AF+BF-Familie schnell unterscheiden
Gleiche Bauform bedeutet nicht gleiche Funktion. Zuerst Funktion und Schnittstelle bestätigen, dann Größe und Einbaumaße abgleichen.
AF
Kompakte A-Serien-Filterform
BF
B-Serien-Filter mit Becherschutz
AirTAC AF+BF Luftfilter
AF und BF sind Luftfilterfamilien der A- und B-Serie. Vor der Anfrage Größe, Anschluss, Ablass, Filtergrad, Becher und Gewinde bestätigen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
AF+BFAB-Serie Luftaufbereitung
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
AF/BF [size] [port] [drain] [blank/W] [PT/G/NPT]Veröffentlichte AF/BF-CodefolgeAF 2000C □ W □BF 4000C10| ①Familie / Größe / Anschluss | ②Ablass | ③Filtration / Gewinde |
|---|---|---|
| AF oder BF; veröffentlichte Größen 1500C–4000C und je nach Größe PT1/8 bis PT1/2. | Leer manueller Differenzdruckablass; A automatischer Ablass, sofern veröffentlicht. | Leer 40 μm oder W 5 μm; leer PT, G G-Gewinde, T NPT. |
Über AF+BF
AF und BF sind getrennte Filterformen der A- und B-Serie. AF ist die kompakte A-Serienform; BF ergänzt einen Becherschutz und den größeren B-Serienbereich. Größe, Anschluss, manueller oder automatischer Ablass, Element 40 oder 5 μm, Becher und Gewinde bleiben sichtbare Abgleichfelder auf einer kanonischen Seite.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Am Foto erkennen
- Vollständiger AF/BF-Code oder klares Foto des eingebauten Filters
- AF- oder BF-Familie und veröffentlichte Größe
- 1500C, 2000C, 3000C oder 4000C/4000C10
- Anschluss und manueller oder automatischer Ablass
- Filtergrad 40/5 μm, Becherschutz/-material und PT/G/NPT-Gewinde

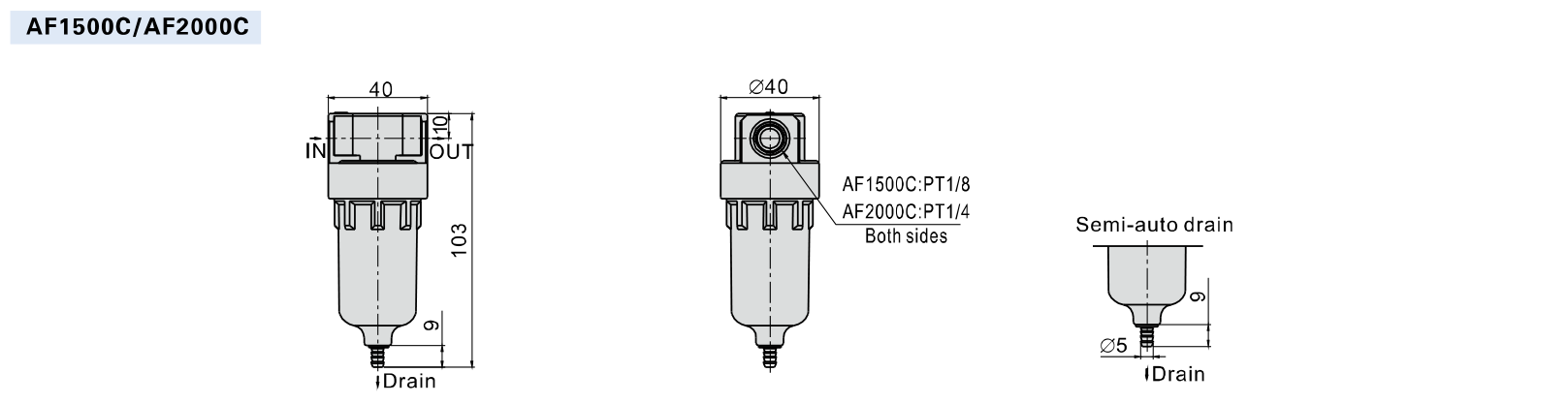

Zeichnungsreferenz
- Confirm AF or BF filter family
- Match size, port, manual or automatic drain, 40/5 μm grade, bowl and thread
Wichtige Angaben fuer den Abgleich
Modellmuster
- AF1500C
- AF2000C
- BF2000C
- BF3000C
Referenzangaben
- Produkttyp: Air filter
- Veröffentlichter Druckbereich: 0.15–1.0 MPa
- Veröffentlichter Maximal- / Prüfdruck: 1.5 MPa
- Veröffentlichte Filtergrade: 40 or 5 μm
- Referenzseiten: PDF pages 1–2
Fragen zum Abgleich
Können AF und BF nur über den Filtergrad abgeglichen werden?
Nein. Die Konstruktionen der A- und B-Serie unterscheiden sich; auch Größe, Anschluss, Ablass, Becherschutz und Gewinde beeinflussen den Abgleich....
AF+BF
Diese Serie zum Projektangebot hinzufügen
AF+BF zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
