Pneumatische Schnellsteckverbinder & Push-In Fitting-Serie
Großhandel für pneumatische Schnellsteckverbinder, One-Touch-Schlauchverbinder und Schnellkupplungen (OD 4mm-16mm). Betriebsdruck 0-1,0 MPa. Direkt ab Werk & OEM-Unterstützung.
Spezifikationen, Muster und Verpackungsmengen direkt mit unserem Kundenservice prüfen.
Schnellsteckverbinder & Schnellkupplungen Spezifikationsmatrix
| Serie / Typ | Bauform | Schlauch-Außendurchmesser (OD) | Gewindemaß (Metrisch/BSPT/NPT) | Betriebsdruck | Arbeitsmedium |
|---|---|---|---|---|---|
| PC / POC | Gerade Steckverschraubung (Außengewinde) | 4mm, 6mm, 8mm, 10mm, 12mm, 16mm | M5, 1/8", 1/4", 3/8", 1/2" | 0 to 1.0 MPa (0 - 150 psi) | Druckluft / Vakuum |
| PL / PLL | Winkelsteckverschraubung / Verlängerter Winkel | 4mm, 6mm, 8mm, 10mm, 12mm | M5, 1/8", 1/4", 3/8", 1/2" | 0 to 1.0 MPa (0 - 150 psi) | Druckluft / Vakuum |
| PU / PG | Gerade Steckverbindung / Reduzierverbindung | 4mm to 16mm (Reducer 8-6, 10-8, etc.) | Schlauch-zu-Schlauch Schnellverbindung | 0 to 1.0 MPa (0 - 150 psi) | Druckluft |
| PV / PE / PY | Winkel-, T- und Y-Steckverbindung | 4mm, 6mm, 8mm, 10mm, 12mm | Allseitiger Schnellkuppler (Quick Coupler) | 0 to 1.0 MPa (0 - 150 psi) | Druckluft |
| SL / JSC | Drosselrückschlagventil / Durchflussregler | 4mm, 6mm, 8mm, 10mm, 12mm | M5, 1/8", 1/4", 3/8", 1/2" | 0.1 to 1.0 MPa | Druckluft |
* Kompatibel mit Polyurethan (PU)-, Nylon- und PE-Schläuchen. Edelstahl-Spannkrallen sorgen für leckagefreie Schnellkupplung und schnelles Lösen (quick release air hose coupling).
Produkttyp auswählen

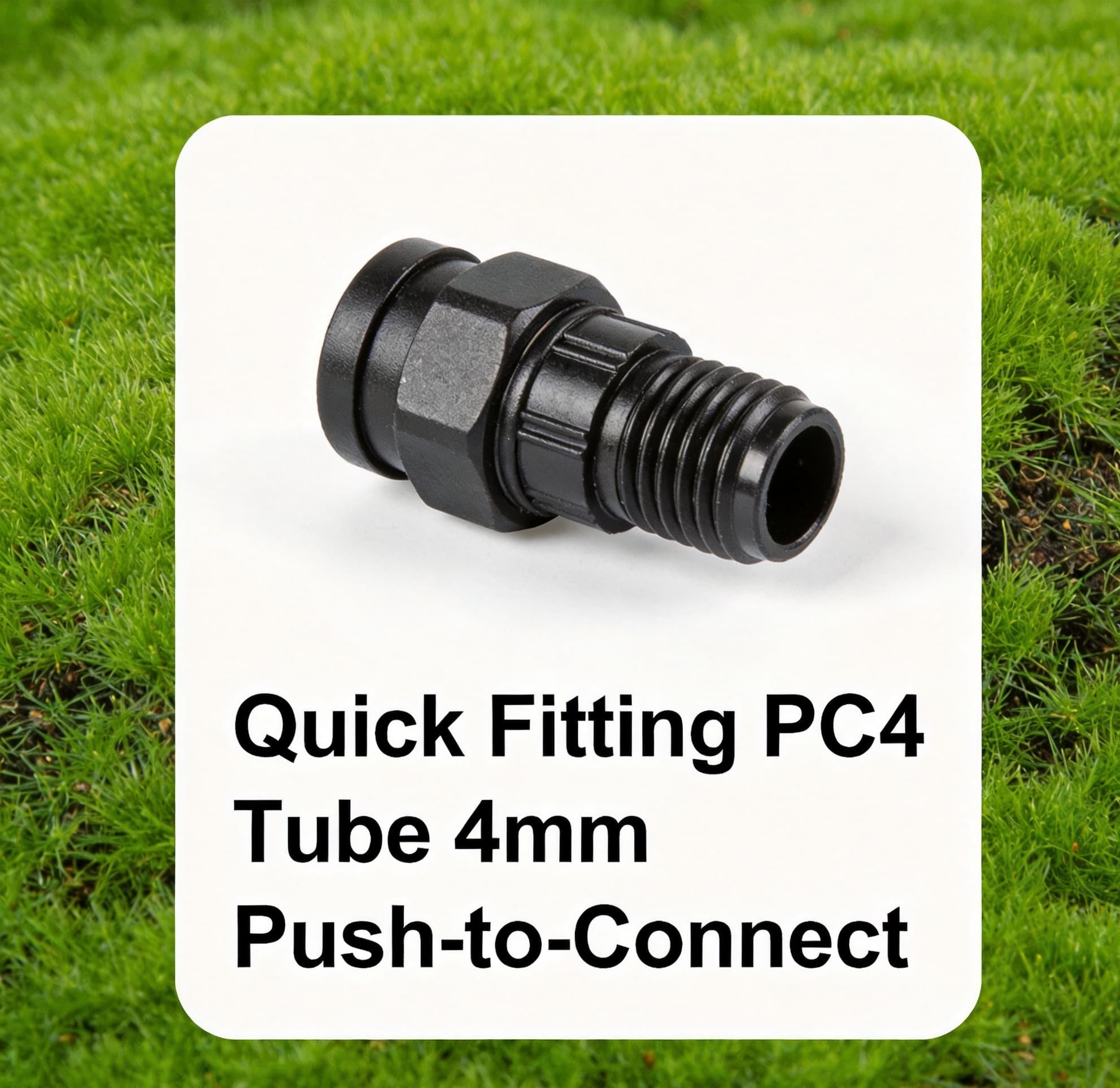

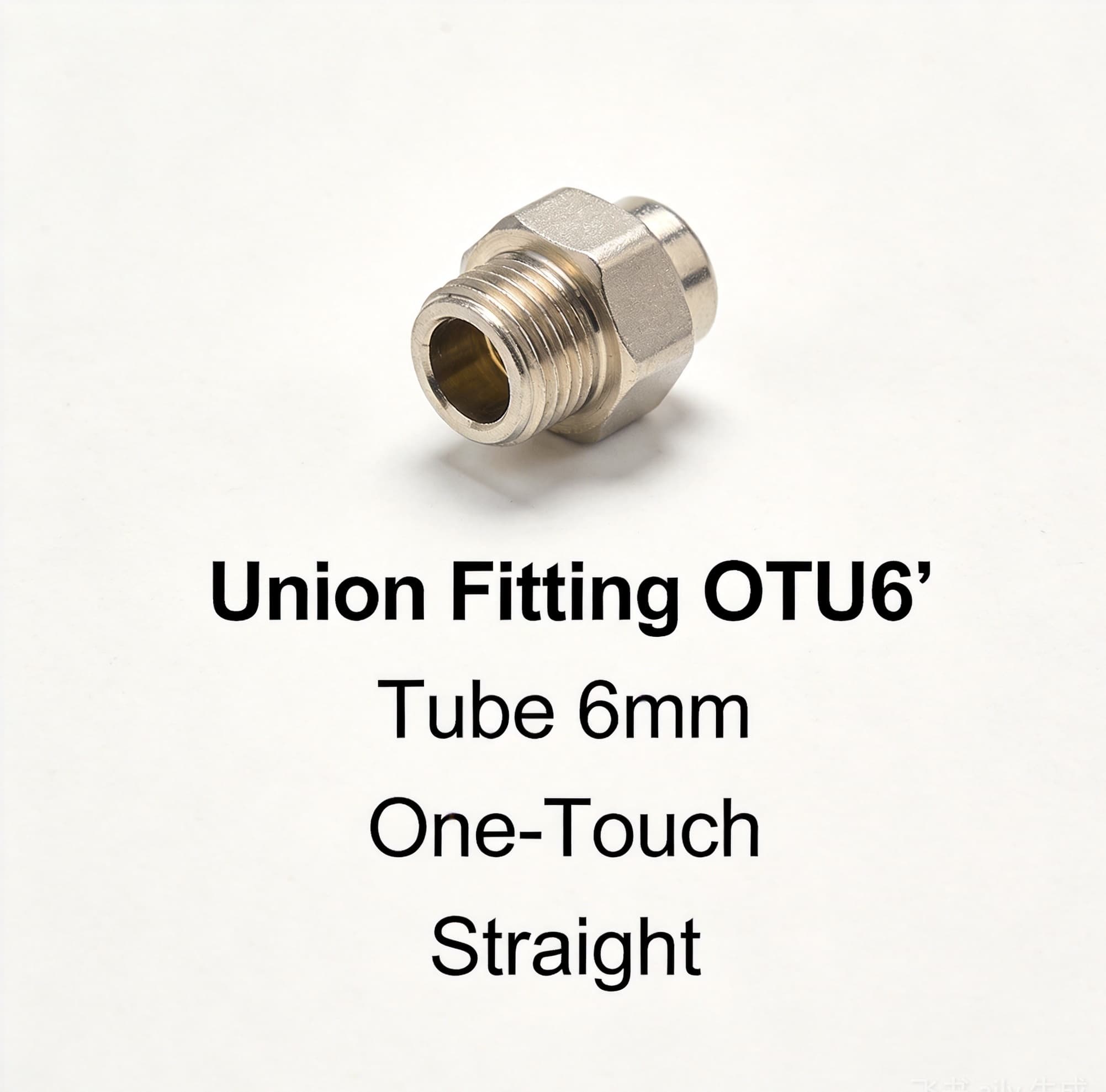

Verbindet einen Pneumatikschlauch gerade mit einem Innengewindeanschluss. Schlauch-Außendurchmesser und tatsächliches Anschlussgewinde getrennt wählen.
Maße und Anfrage →

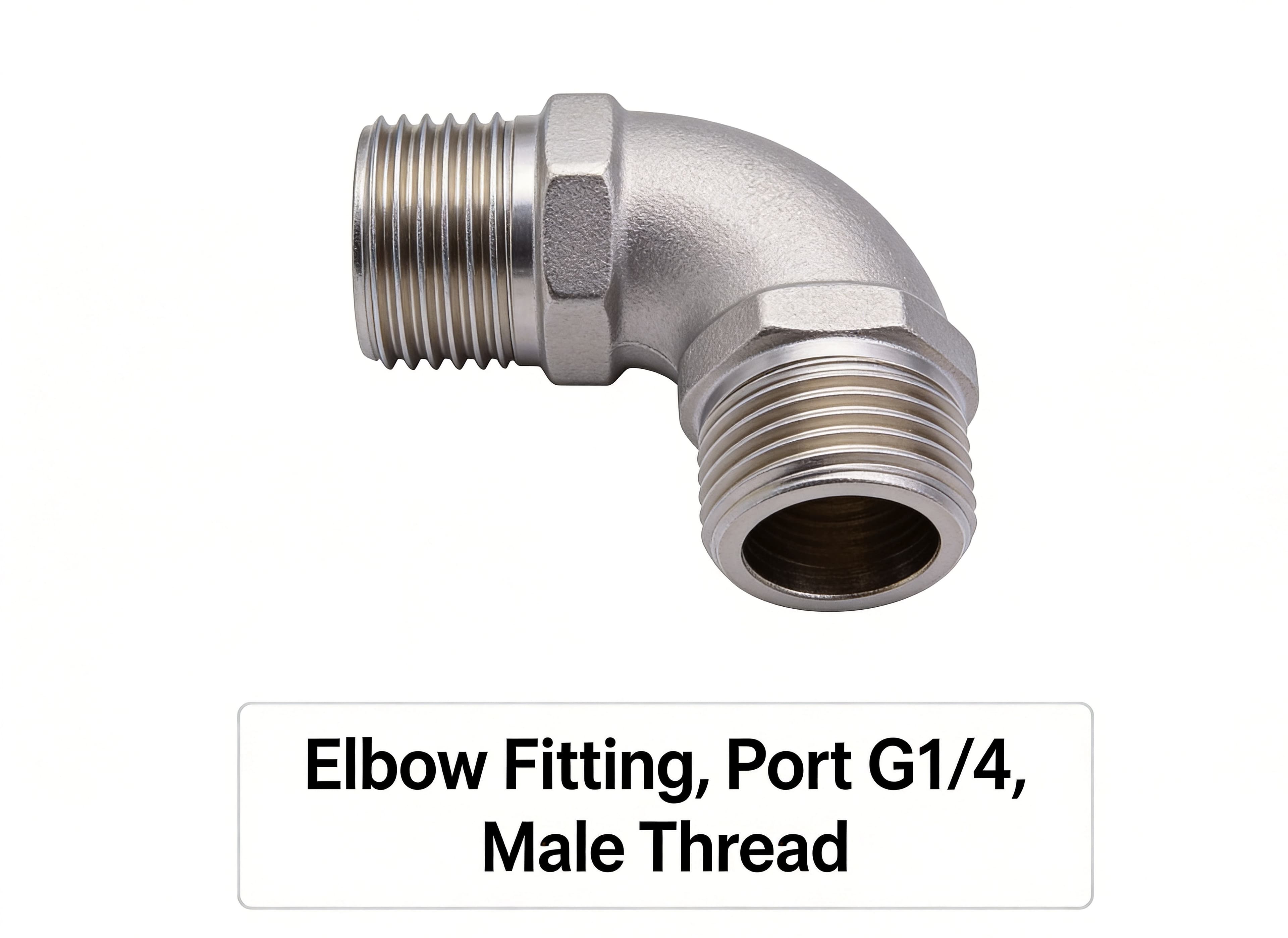

Führt den Schlauchanschluss um 90°, wenn eine gerade Verbindung zu viel Platz benötigt. Platzbedarf und Gewindeabdichtung vor der Montage prüfen.
Maße und Anfrage →
Verbindet zwei Schläuche mit gleichem Außendurchmesser gerade. Diese Schlauchverbindung hat kein Rohrgewinde zur Auswahl.
Maße und Anfrage →

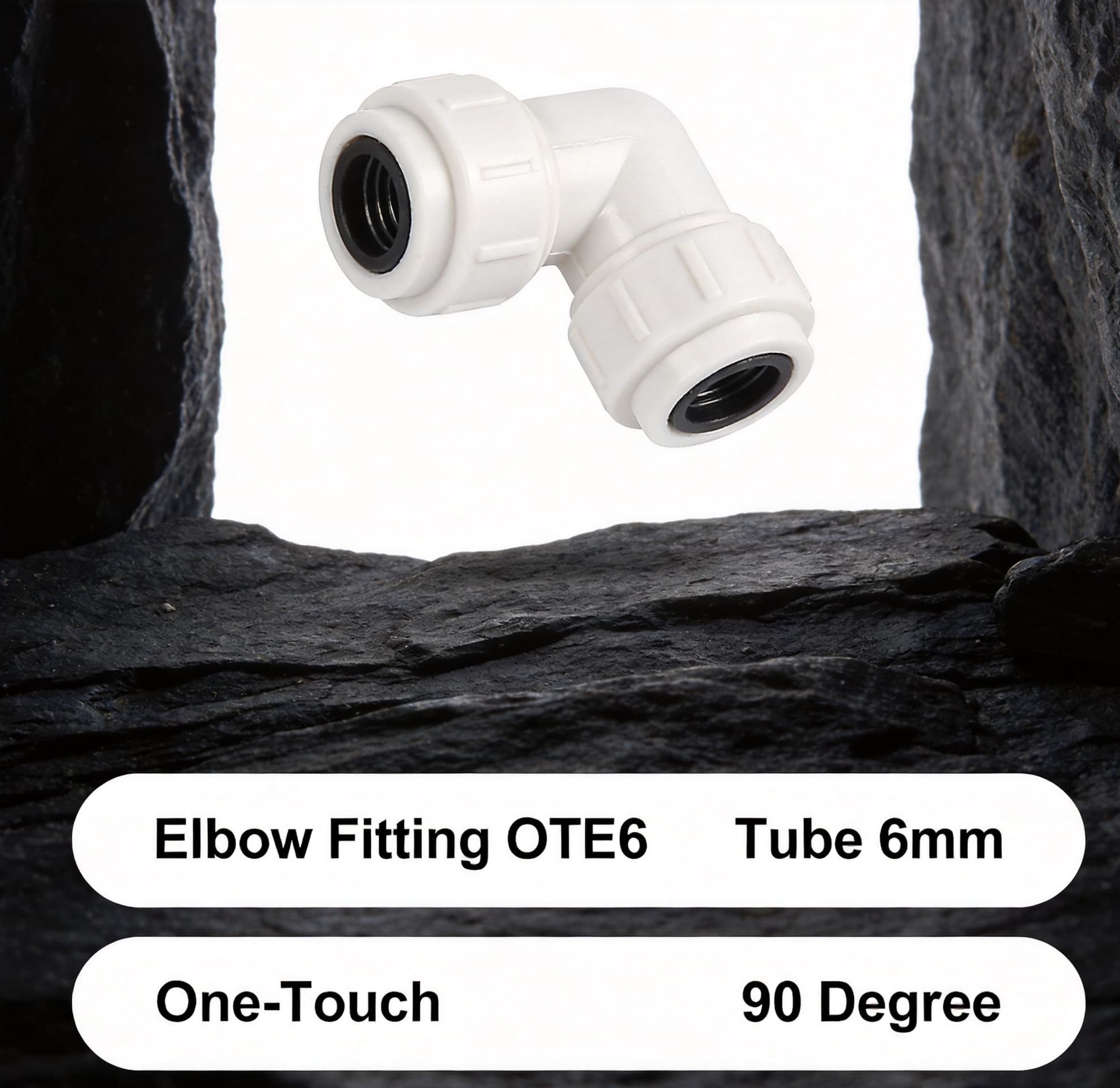

Führt zwei gleich große Schläuche um eine 90°-Ecke. Einsteckraum auf beiden Seiten prüfen und enge Biegungen direkt am Lösering vermeiden.
Maße und Anfrage →

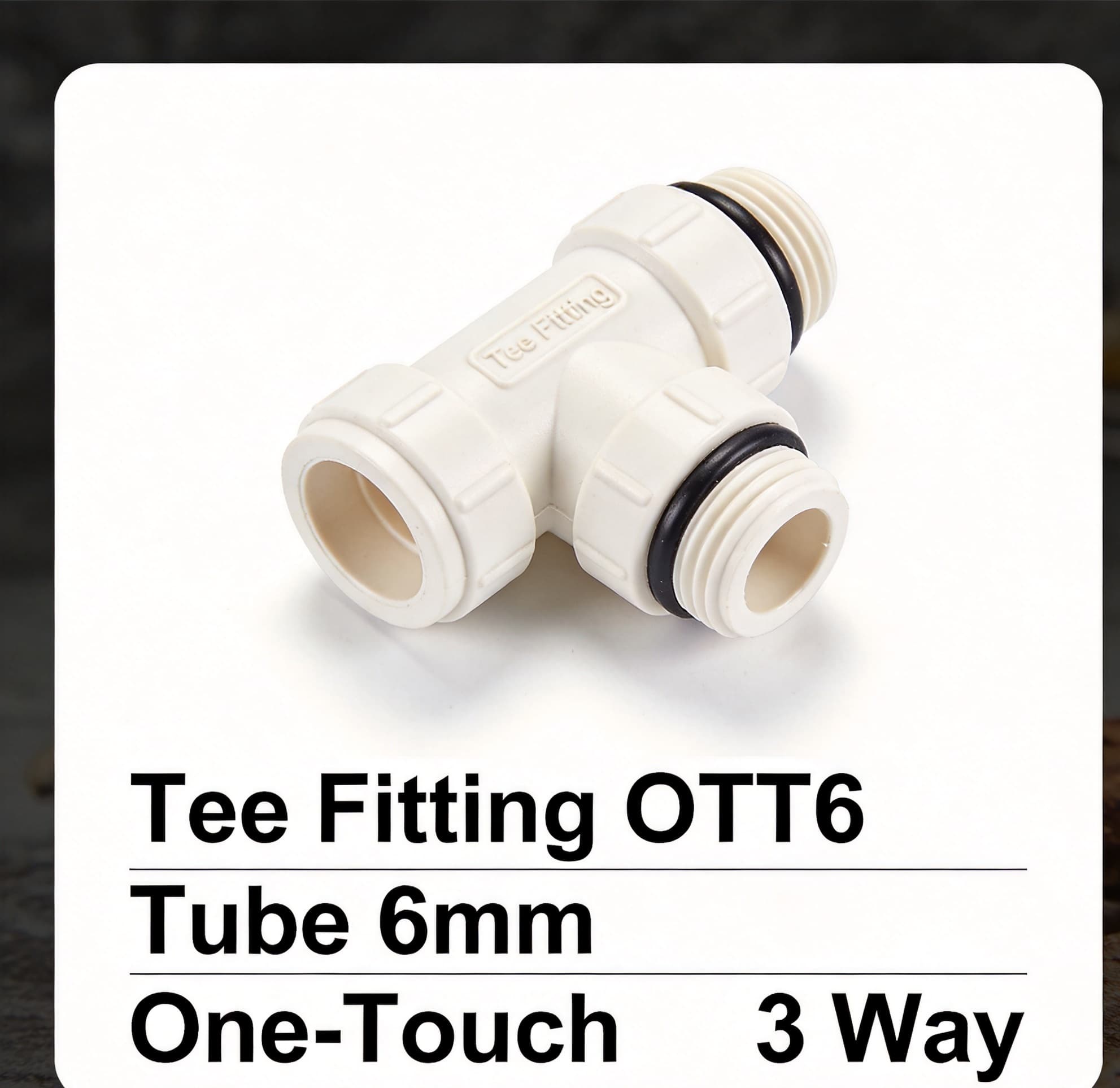

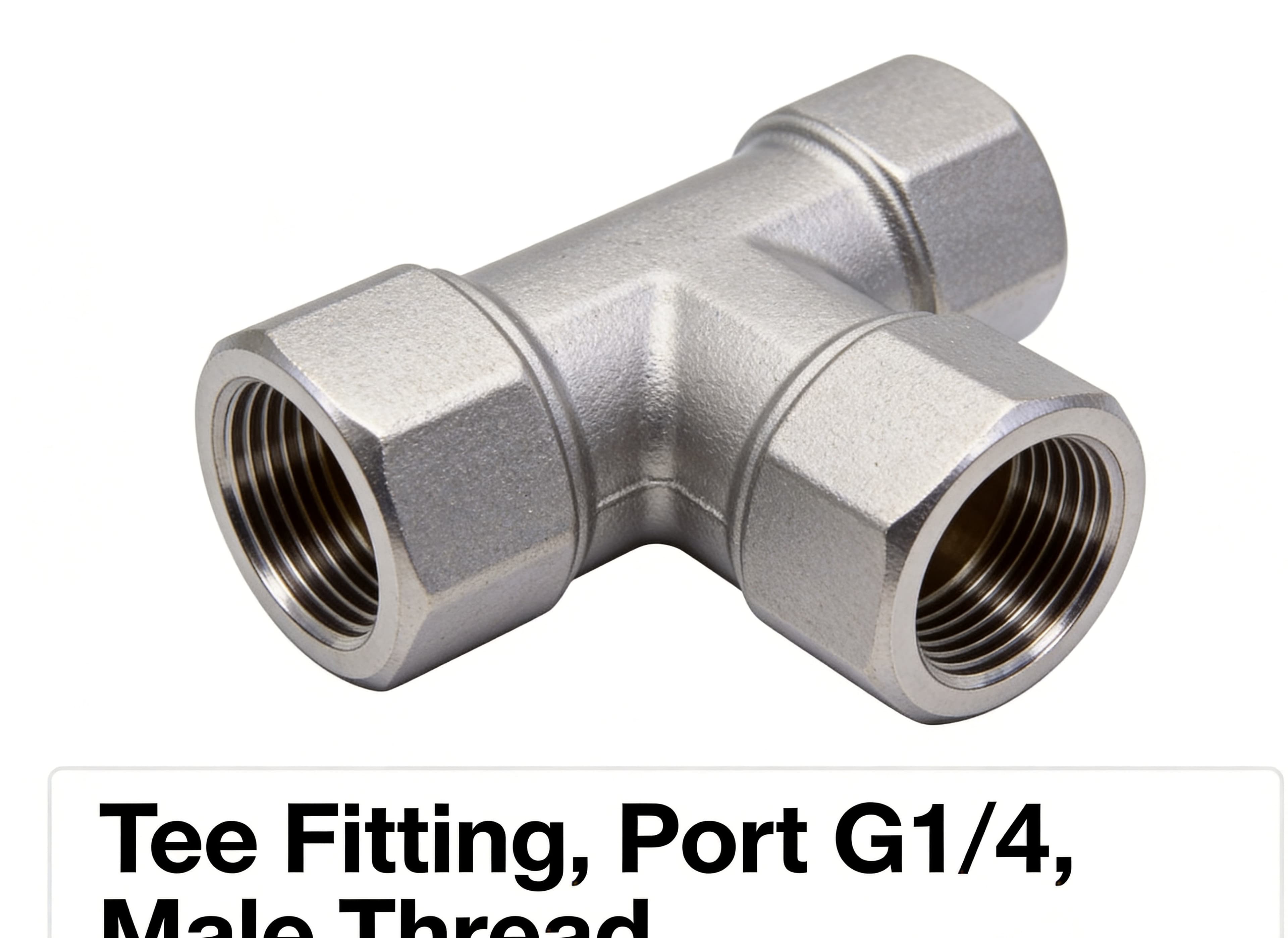

Verteilt oder verbindet drei gleich große Pneumatikleitungen in T-Form. Ein T-Stück verteilt den Durchfluss, sperrt aber keine Zweige und verhindert keinen Rückfluss.
Maße und Anfrage →

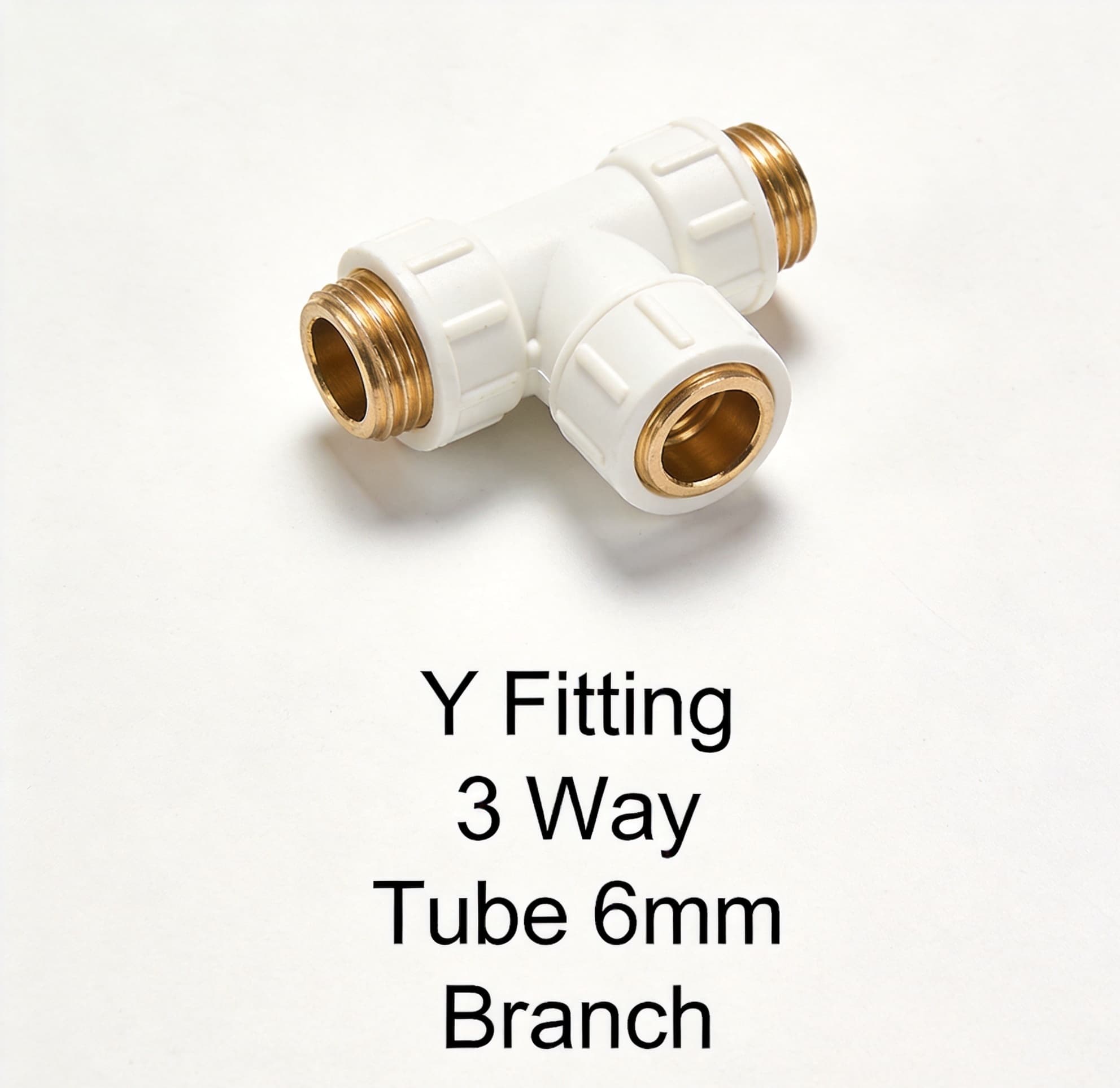

Verzweigt eine Schlauchleitung in zwei Leitungen in Y-Form. Zweigrichtung und Platzbedarf vor der Formwahl mit einem T-Stück vergleichen.
Maße und Anfrage →

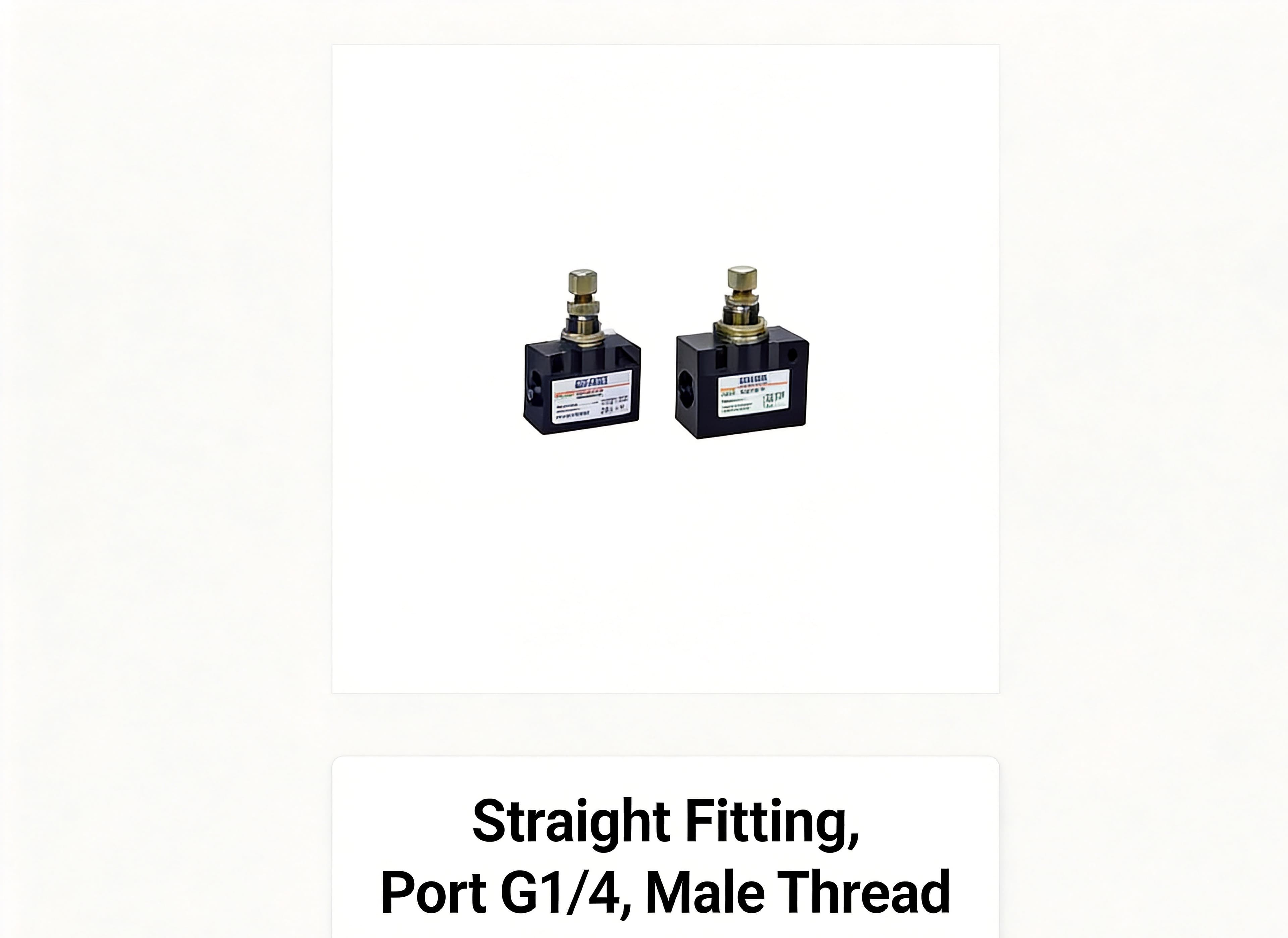

Regelt die Zylindergeschwindigkeit mit Nadeldrossel und Rückschlag-Bypass. Abluft- oder Zuluftdrosselung passend zur Schaltung wählen; kein Druckregler.
Maße und Anfrage →
Verbindet Schläuche mit verschiedenen Außendurchmessern. Beide Seiten angeben, damit die Reduzierung nicht mit einer gleichen Verbindung verwechselt wird.
Maße und Anfrage →Auswahlhilfe
- • Zuerst die Bauform wählen: gerade, Winkel, T, Y, Reduzierung oder Drosselrückschlagventil.
- • Schlauch-Außendurchmesser messen. Das Rohrgewinde ist unabhängig vom Schlauchmaß.
- • Für R/PT, G, NPT oder metrische Anschlüsse Gewindekennzeichnung oder Nahaufnahme senden.
- • Schlauch rechtwinklig schneiden, entgraten, vollständig einstecken und Halt prüfen. Vor dem Lösen drucklos machen.
Typische Auswahlreferenzen, kein Prüfzeugnis für jede Ausführung. Besondere Druck-, Temperatur-, Medien- oder Zertifizierungsanforderungen bitte dem Kundenservice zur Prüfung mitteilen.
Lieferoptionen
Maße, Farbe, Länge, Verpackung und Menge angeben. Sonderausführungen, Muster, aktuelle Verfügbarkeit und Lieferzeit werden im Angebot bestätigt.
