Startseite/Produktserien/AirTAC-Beschaffung/AB-Serie Luftaufbereitung/AFC / BFC

AirTAC-Beschaffungsreferenz•AB-Serie Luftaufbereitung

SERIEAFC / BFC

AirTAC AFC / BFC Zweiteilige FRL-Kombinationen

AFC compact filter-regulator and lubricator left; BFC guarded combination right — AFC-Filterregler + Öler links; BFC-Kombination rechts

Angebot anfordern WhatsApp Foto zur Modellidentifikation senden

Zweiteilige Druckluftaufbereitung aus Filterregler und Öler. 1/8–1/2-Anschluss, Ablassart,...

Offizielle Referenz

Nach Herstellerunterlagen

Modellhilfe

Für die Modellprüfung

Teilelisten

Code, Foto oder BOM

Verfügbarkeit / Lieferzeit

Nach Modell und Menge

Beschaffungsweg & Anfragehinweise

Zweiteilige Druckluftaufbereitung aus Filterregler und Öler. 1/8–1/2-Anschluss, Ablassart, Druckeinstellung und Gewinde auswählen; vollständigen Code, Menge und Lieferziel für ein Angebot senden.

Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.

Anfrageart

AirTAC OriginalModellabgleichChina-Beschaffungsalternative

AFC / BFC-Ausführung auswählen

Ausführung wählen; Modell oder Foto bei Unsicherheit senden.

AFC1500C

1/8 · 15/25 cm³ Ablass/Öl · 152.5 × 97 mm

AFC2000C

1/4 · 15/25 cm³ Ablass/Öl · 152.5 × 97 mm

BFC2000C

1/4 · 40/60 cm³ Ablass/Öl · 200.5 × 134 mm

BFC3000C

3/8 · 40/60 cm³ Ablass/Öl · 200.5 × 134 mm

BFC4000C10

3/8 · 60/90 cm³ Ablass/Öl · 236.5 × 166 mm

BFC4000C

1/2 · 60/90 cm³ Ablass/Öl · 236.5 × 166 mm

Angebot anfordern Foto zur Modellidentifikation senden →

Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

AFC / BFC Modellangaben

Zeichnungen & Einbaumaße

Zeichnung, Maße & technische Kenndaten

Einbaumaße vergleichen

Vollbild

Technische Referenz

Klicken zum Vergrößern ↗

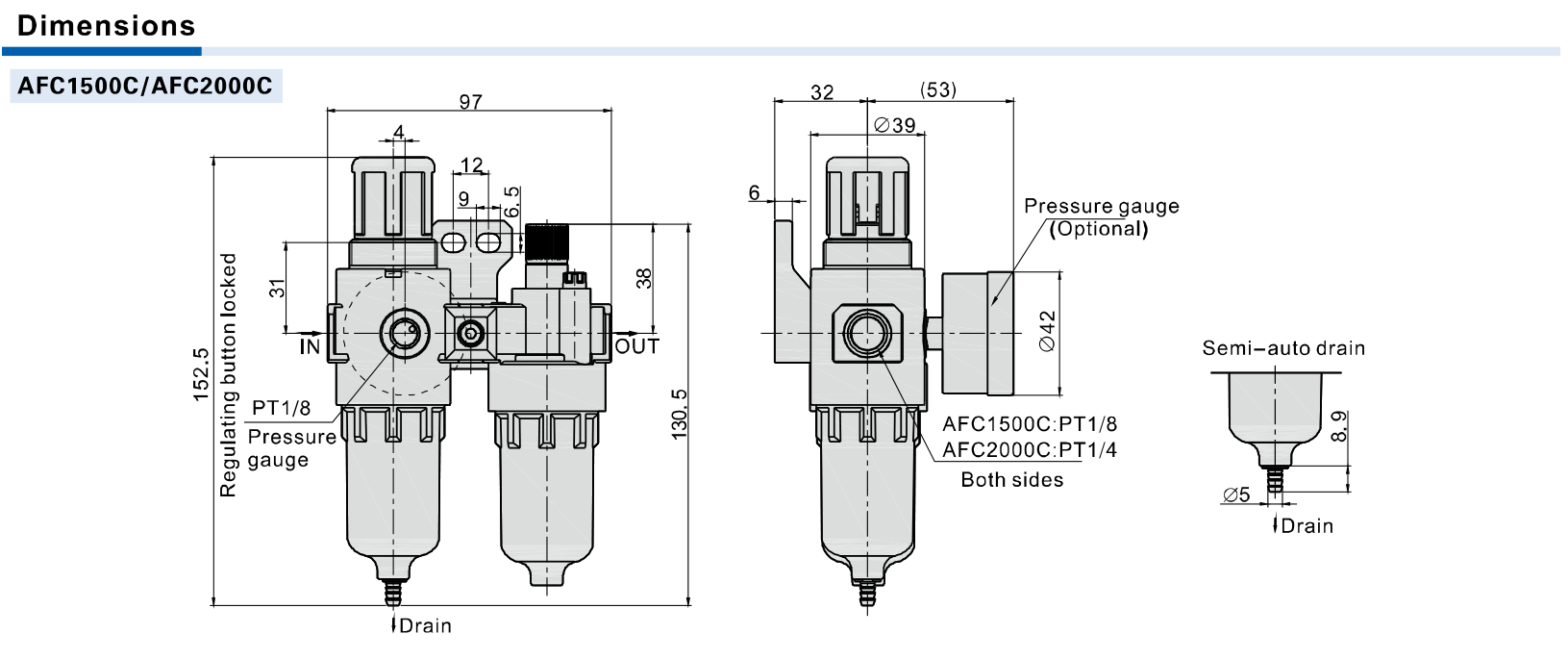

AFC1500C and AFC2000C complete two-piece assembly dimensions and semi-auto drain

Hilfreich für den Modellabgleich:

Vollständiger Code oder Etikett; Menge und Lieferziel
Hauptanschluss und PT/G/NPT-Gewinde; 4000C10 ist 3/8
Halbautomatischer oder BFC-Automatikablass; Standard- oder L-Druck
Manometerskala und 40/5-μm-Element
Ablass-/Ölvolumen, Schmierungsbedarf und IN/OUT-Richtung
Verriegelte Referenzhöhe, Baugruppenbreite und Wartungsfreiraum

Die vollständige Baugruppe abgleichen; die Zeichnung eines einzelnen AFR/BFR gilt nicht
Drawings show IN left and OUT right; compare actual arrows
Distinguish drain bowl from oil bowl; leave drain and service clearance

Technische Katalogdaten

AirTAC-Referenzdaten

Baugruppe	Filter-regulator + lubricator / Filterregler + Öler
Arbeitsmedium	Air / Druckluft
Hauptanschlüsse	AFC1500C: 1/8; AFC2000C/BFC2000C: 1/4; BFC3000C/BFC4000C10: 3/8; BFC4000C: 1/2
Standard-Regelbereich, halbautomatisch / automatisch	0.15–0.9 MPa
L Niederdruck-Maximum	0.4 MPa
Maximal- / Prüfdruck	1.0 MPa / 1.5 MPa
Filterfeinheit	40 μm; W: 5 μm
Temperatur	−5–70 °C, non-freezing / frostfrei
Ablassbehältervolumen	AFC: 15 cm³; BFC2000C/3000C: 40 cm³; BFC4000C10/4000C: 60 cm³
Ölbehältervolumen	AFC: 25 cm³; BFC2000C/3000C: 60 cm³; BFC4000C10/4000C: 90 cm³
Empfohlenes Schmieröl	ISO VG 32 or equivalent / gleichwertig
Referenzhöhe × Baugruppenbreite	AFC1500C/2000C: 152.5 × 97 mm; BFC2000C/3000C: 200.5 × 134 mm; BFC4000C10/4000C: 236.5 × 166 mm
Manometer und Manometeranschluss	GS40; PT1/8
Bedingung der Durchflusskurven	Inlet / Eingang: 0.7 MPa

Häufige Modellcodes & Konfigurationen:Für die Anfrage verwendbar

AFCBFCAFC1500CAFC2000C

Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.

WhatsApp BOM prüfen

Technische Referenz & Leitfaden

Modellcode, Kompatibilität & Spezifikationen

Technische Daten, Einbaumaße und Hinweise zum Bestellcode.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

[AFC/BFC base model][blank/A][blank/L][blank/N][1/2/3/4][blank/W][blank/G/T]A Automatikablass nur für BFC; kein D- oder J-Feld

AFC2000C1WBFC3000CAL3WGBFC4000C10NBFC4000C2T

①–②Modell und integrierter Anschluss	③–④Ablass und Druck	⑤–⑥Manometer und Skala	⑦–⑧Filter und Gewinde
AFC1500C 1/8; AFC2000C/BFC2000C 1/4; BFC3000C/BFC4000C10 3/8; BFC4000C 1/2. Kein zusätzlicher Anschlusscode.	Leer halbautomatischer Ablass; A automatisch nur für BFC. Leer Standard maximal 0,9 MPa; L maximal 0,4 MPa.	Leer mit GS40-Manometer; N ohne Manometer. Skala: 1 MPa; 2 psi; 3 bar; 4 kgf/cm² & psi. Bei Manometer Skala angeben.	Leer 40 μm; W 5 μm. Leer PT mit Skala1/4; G mit Skala3; T NPT mit Skala2. Kein D-Manometeranschluss-, J-Halterungs- oder Bechermaterialcode.

Modellcode lesen

Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.

AFC2000C1W

Model and included portModell und integrierter Anschluss

AFC1500C 1/8; AFC2000C/BFC2000C 1/4; BFC3000C/BFC4000C10 3/8; BFC4000C 1/2. Kein zusätzlicher Anschlusscode.

Drain and pressureAblass und Druck

Leer halbautomatischer Ablass; A automatisch nur für BFC. Leer Standard maximal 0,9 MPa; L maximal 0,4 MPa.

Gauge and scaleManometer und Skala

Leer mit GS40-Manometer; N ohne Manometer. Skala: 1 MPa; 2 psi; 3 bar; 4 kgf/cm² & psi. Bei Manometer Skala angeben.

Filter and threadFilter und Gewinde

Leer 40 μm; W 5 μm. Leer PT mit Skala1/4; G mit Skala3; T NPT mit Skala2. Kein D-Manometeranschluss-, J-Halterungs- oder Bechermaterialcode.

Fragen zum Abgleich

Ist AFC2000C nur ein Filterregler?

Nein. AFC2000C kombiniert AFR2000C-Filtration und Druckregelung mit einem AL2000C-Öler. Der Ablassbehälter hat 15 cm³, der Ölbehälter 25 cm³. Bei Ersatz die komplette Baugruppe, Schmierungsbedarf und Einbaufreiraum vergleichen.

AFC / BFC

Diese Serie zum Projektangebot hinzufügen

AFC / BFC zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage starten WhatsApp Teileliste oder BOM senden

Prüfanforderungen vor dem Angebot bestätigenVersandart angebenLiefertermin im Angebot bestätigenSeefracht & Bahnfracht

SYSTEMKOMPONENTEN

Passende Systemkomponenten

Ergänzen Sie Ihre Pneumatik mit passenden Komponenten. Maße und Betriebsbedingungen vor der Auswahl einer Kombination prüfen.

Druckluftleitung verbinden

Produktgruppen-Referenzbild

PneuPart Schlauchverbinder

Schlauch mit Ventil oder Antrieb verbinden. Außenmaß, Anschlussgewinde und Dichtung abgleichen.

Komponente ansehen

Druckluft zuführen

Produktgruppen-Referenzbild

PneuPart Pneumatikschläuche

Luftleitungen zwischen Verbindern und Komponenten verlegen. Außenmaß, Biegeradius, Druck und Temperatur prüfen.

Komponente ansehen

Luftstrom schalten

Produktgruppen-Referenzbild

Wegeventile

Pneumatik schalten. Ventilfunktion, Durchfluss, Anschlussgröße und Ansteuerung passend zur Anwendung wählen.

Komponente ansehen

Komplette Baugruppe oder Misch-BOM anfragen?

Senden Sie Ihre Teileliste, Anschlussmaße und Betriebsbedingungen zur gemeinsamen Prüfung und Angebotserstellung.

Misch-BOM / Anfrage starten

①–②Modell und integrierter Anschluss

③–④Ablass und Druck

⑤–⑥Manometer und Skala

⑦–⑧Filter und Gewinde

AFC1500C 1/8; AFC2000C/BFC2000C 1/4; BFC3000C/BFC4000C10 3/8; BFC4000C 1/2. Kein zusätzlicher Anschlusscode.

Leer halbautomatischer Ablass; A automatisch nur für BFC. Leer Standard maximal 0,9 MPa; L maximal 0,4 MPa.

Leer mit GS40-Manometer; N ohne Manometer. Skala: 1 MPa; 2 psi; 3 bar; 4 kgf/cm² & psi. Bei Manometer Skala angeben.

Leer 40 μm; W 5 μm. Leer PT mit Skala1/4; G mit Skala3; T NPT mit Skala2. Kein D-Manometeranschluss-, J-Halterungs- oder Bechermaterialcode.

BOM-Stückliste / Excel-Anfrage

Foto- & Typenschildabgleich

BOM-Stückliste / Excel-Anfrage

Foto- & Typenschildabgleich

AirTAC AFC / BFC Zweiteilige FRL-Kombinationen

AFC / BFC-Ausführung auswählen

AFC / BFC Modellangaben
