AFR+BFR-Familie schnell unterscheiden
Gleiche Bauform bedeutet nicht gleiche Funktion. Zuerst Funktion und Schnittstelle bestätigen, dann Größe und Einbaumaße abgleichen.
AFR
Integrierter A-Serien-Filterregler
BFR
Integrierter B-Serien-Filterregler
AirTAC AFR+BFR Filterregler
AFR und BFR sind integrierte Filterreglerfamilien. Vor der Anfrage Körper, Größe, Anschluss, Ablass, Manometeranordnung, Druckform, Filtergrad und Gewinde bestätigen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
AFR+BFRAB-Serie Luftaufbereitung

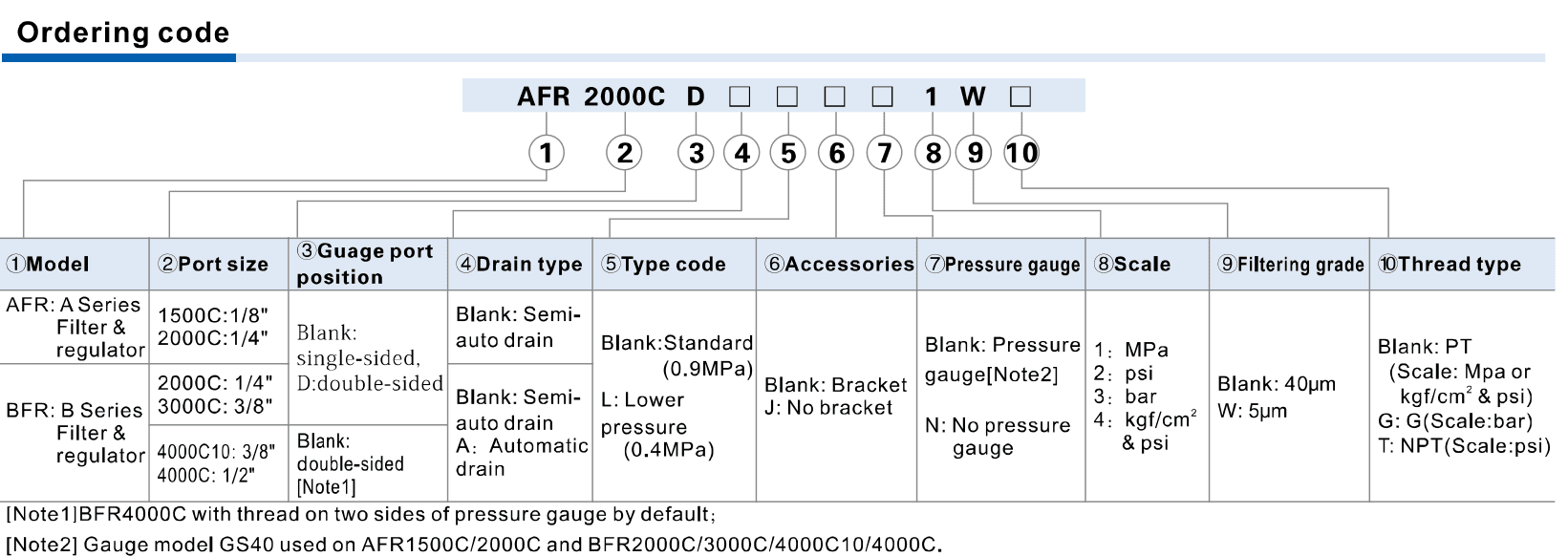

Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
AFR/BFR [size] [gauge mounting] [port] [drain] [pressure] [bracket] [gauge] [scale] [filter] [thread]Veröffentlichte AFR/BFR-CodefolgeAFR 2000C D □ □ □ □ 1 W □BFR 4000C| ①Familie / Größe / Manometerposition | ②Anschluss / Ablass / Druck | ③Manometer / Filtration / Gewinde |
|---|---|---|
| AFR oder BFR; veröffentlichte Größe und gegebenenfalls leere Einzel- oder D-Doppelmanometermontage abgleichen. | Anschluss, leer manuellen oder A automatischen Ablass sowie leere Standard- oder L-Niederdruckform abgleichen. | Halterung, Manometer, Skala, leer 40 μm oder W 5 μm, Becher und Gewinde anhand des vollständigen Codes abgleichen. |
Über AFR+BFR
AFR und BFR kombinieren Filtration und Druckregelung in einem Körper. AFR ist das A-Serienformat; BFR ist das B-Serienformat, bei dem die veröffentlichte Manometerposition abweichen kann. Größe, Anschluss, Einzel-/Doppelmanometermontage, Ablass, Standard- oder Niederdruckform, Halterung, Manometer, Filtergrad, Becher und Gewinde bleiben Code-Abgleichfelder.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Am Foto erkennen
- Vollständiger AFR/BFR-Code oder klares Einbaufoto
- AFR- oder BFR-Körper und veröffentlichte Größe
- Anschluss und Einzel-/Doppelmanometermontage
- Manueller oder automatischer Ablass und Standard-/Niederdruckform
- Halterung, Manometer, Filtergrad 40/5 μm, Becher und PT/G/NPT-Gewinde
Zeichnungsreferenz
- Confirm AFR or BFR integrated filter-regulator family
- Match size, port, gauge mounting, drain, pressure form, bracket, filter grade, bowl and thread
Wichtige Angaben fuer den Abgleich
Modellmuster
- AFR1500C
- AFR2000C
- BFR2000C
- BFR3000C
Referenzangaben
- Produkttyp: Integrated filter-regulator
- Veröffentlichter Druckbereich: Standard 0.15–0.9 MPa; low pressure up to 0.4 MPa
- Veröffentlichter Maximal- / Prüfdruck: 1.0 MPa / 1.5 MPa
- Veröffentlichte Filtergrade: 40 or 5 μm
- Referenzseiten: PDF pages 1–3
Fragen zum Abgleich
Ist ein BFR mit einem AFR derselben Anschlussgröße austauschbar?
Nicht automatisch. A- und B-Serienkonstruktion, Manometermontage und Größenkontext unterscheiden sich. Vollständigen Code und Einbauanordnung vor...
