Startseite/Produktserien/AirTAC-Beschaffung/AB-Serie Luftaufbereitung/AL / BL
AirTAC-Beschaffungsreferenz•AB-Serie Luftaufbereitung
SERIEAL / BL

AirTAC AL / BL Öler

AL compact lubricator left; BL lubricator with bowl guard right
AL-Öler links; BL mit Behälterschutz rechts
Angebot anfordernWhatsAppFoto zur Modellidentifikation senden

Druckluftöler mit 1/8–1/2-Anschlüssen und 25-, 60- oder 90-cm³-Ölbehältern. AL ist kompakt;...

Offizielle Referenz

Nach Herstellerunterlagen

Modellhilfe

Für die Modellprüfung

Teilelisten

Code, Foto oder BOM

Verfügbarkeit / Lieferzeit

Nach Modell und Menge

Beschaffungsweg & Anfragehinweise

Druckluftöler mit 1/8–1/2-Anschlüssen und 25-, 60- oder 90-cm³-Ölbehältern. AL ist kompakt; BL hat einen Behälterschutz. Modell, Menge und Lieferziel für ein Angebot senden.

Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.

Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative

AL / BL-Ausführung auswählen

Ausführung wählen; Modell oder Foto bei Unsicherheit senden.

AL1500C

1/8 · 25 cm³ Ölbehälter · 124 mm Höhe

AL2000C

1/4 · 25 cm³ Ölbehälter · 124 mm Höhe

BL2000C

1/4 · 60 cm³ Ölbehälter · 161.5 mm Höhe

BL3000C

3/8 · 60 cm³ Ölbehälter · 161.5 mm Höhe

BL4000C10

3/8 · 90 cm³ Ölbehälter · 185.5 mm Höhe

BL4000C

1/2 · 90 cm³ Ölbehälter · 185.5 mm Höhe

Angebot anfordernFoto zur Modellidentifikation senden →

Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

AL / BL Modellangaben

Zeichnungen & Einbaumaße

Zeichnung, Maße & technische Kenndaten

Einbaumaße vergleichen
Vollbild

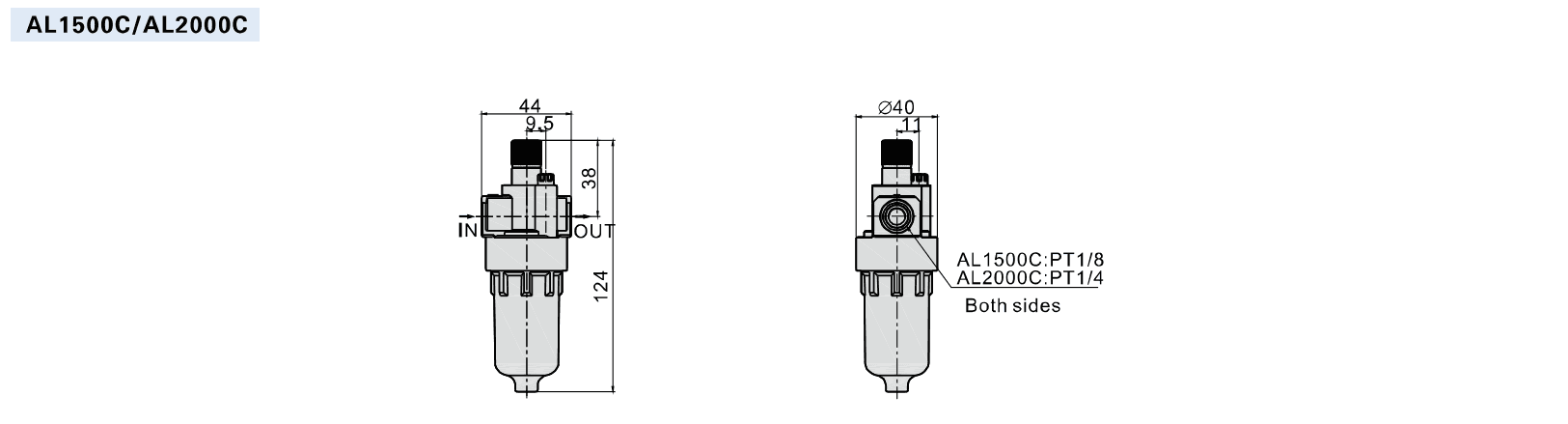

AL1500C and AL2000C lubricator installation dimensions and IN OUT directionKlicken zum Vergrößern ↗

AL1500C and AL2000C lubricator installation dimensions and IN OUT direction

Hilfreich für den Modellabgleich:

  • Vollständiger Code oder Etikett; Menge und Lieferziel
  • Modellabhängiger Hauptanschluss und PT/G/NPT-Gewinde
  • 25/60/90-cm³-Ölbehälter und passende Gehäusehöhe
  • ISO VG 32 oder gleichwertig; Schmierungsbedarf nachgeschalteter Geräte
  • IN links / OUT rechts in Zeichnungen; Behälter-Wartungsfreiraum
  • Passende AL-/BL-Zeichnung und integrierte Hauptanschlussgröße verwenden
  • Zeichnungen zeigen IN links und OUT rechts; Pfeile am eingebauten Gerät prüfen
  • Compare oil-bowl volume, body height and maintenance clearance

Technische Katalogdaten

AirTAC-Referenzdaten
FunktionCompressed-air lubrication / Druckluftschmierung
ArbeitsmediumAir / Druckluft
Hauptanschluss nach ModellAL1500C: 1/8; AL2000C/BL2000C: 1/4; BL3000C/BL4000C10: 3/8; BL4000C: 1/2
Betriebsdruck0.05–1.0 MPa
Prüfdruck1.5 MPa
Temperatur−5–70 °C, non-freezing / frostfrei
ÖlbehältervolumenAL: 25 cm³; BL2000C/3000C: 60 cm³; BL4000C10/4000C: 90 cm³
Empfohlenes SchmierölISO VG 32 or equivalent / gleichwertig
Referenz-GesamthöheAL1500C/2000C: 124 mm; BL2000C/3000C: 161.5 mm; BL4000C10/4000C: 185.5 mm
KonstruktionAluminium-alloy body; PC oil bowl; BL bowl guard / Aluminiumgehäuse; PC-Ölbehälter; BL-Behälterschutz
Häufige Modellcodes & Konfigurationen:Für die Anfrage verwendbar
ALBLAL1500CAL2000C

Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.

WhatsAppBOM prüfen
Technische Referenz & Leitfaden

Modellcode, Kompatibilität & Spezifikationen

Technische Daten, Einbaumaße und Hinweise zum Bestellcode.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

[AL/BL base model][blank/G/T]Hauptanschluss ist im Grundmodell enthalten
AL2000CBL3000CGBL4000C10TBL4000C
①–②Modell und integrierter Hauptanschluss③Gewinde
AL1500C 1/8; AL2000C/BL2000C 1/4; BL3000C/BL4000C10 3/8; BL4000C 1/2. Kein zusätzlicher Anschlusscode.Leer PT; G G-Gewinde; T NPT. Kein Filter-, Ablass-, Druckeinstellungs-, Halterungs-, Manometer- oder Becheroptionscode veröffentlicht.

Modellcode lesen

Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.

BL3000CG

Model and included main portModell und integrierter Hauptanschluss

AL1500C 1/8; AL2000C/BL2000C 1/4; BL3000C/BL4000C10 3/8; BL4000C 1/2. Kein zusätzlicher Anschlusscode.

ThreadGewinde

Leer PT; G G-Gewinde; T NPT. Kein Filter-, Ablass-, Druckeinstellungs-, Halterungs-, Manometer- oder Becheroptionscode veröffentlicht.

Über AL / BL

AL und BL führen der Druckluft Schmieröl zu. Sie filtern die Luft nicht und regeln keinen Druck. Behältervolumen: AL 25 cm³, BL2000C/3000C 60 cm³, BL4000C10/4000C 90 cm³. Der Katalog empfiehlt ISO VG 32 oder gleichwertig. Schmierungsbedarf der nachgeschalteten Geräte prüfen, dann Gewinde, IN/OUT-Pfeile und Wartungsfreiraum vergleichen.

Fragen zum Abgleich

Sind AL2000C und BL2000C wegen ihrer 1/4-Anschlüsse austauschbar?

Ein gleicher Anschluss belegt keine passende Einbaugröße. AL2000C hat 25 cm³ Ölbehältervolumen und 124 mm Referenzhöhe; BL2000C hat einen geschützten 60-cm³-Ölbehälter und 161,5 mm Referenzhöhe. Etikett und Einbaufoto zum Vergleich von Baugröße, Gewinde und Wartungsfreiraum senden.

AL / BL

Diese Serie zum Projektangebot hinzufügen

AL / BL zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage startenWhatsAppTeileliste oder BOM senden
Prüfanforderungen vor dem Angebot bestätigen•Versandart angeben•Liefertermin im Angebot bestätigen•Seefracht & Bahnfracht
