3A100 ist eine extern pneumatisch vorgesteuerte Dreiwege-Zweiwege-Ventilreihe. Vor der Anfrage 10/20-Steuerung, Anschluss M5 oder 1/8, NC/NO-Zustand und Gewinde bestätigen.

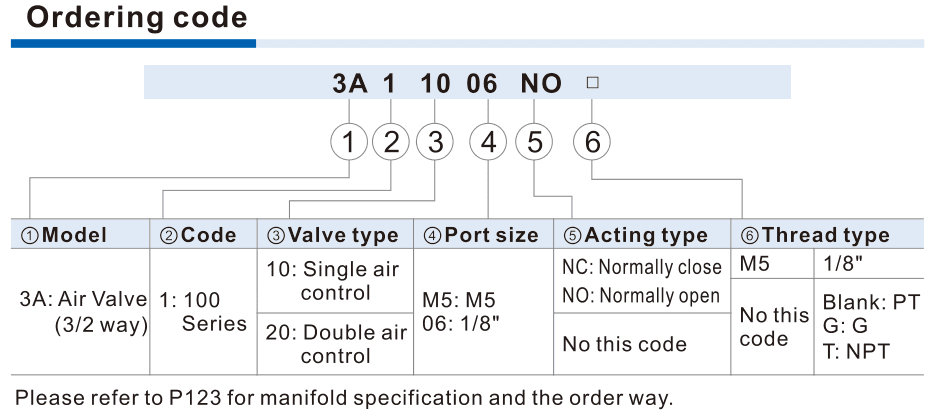

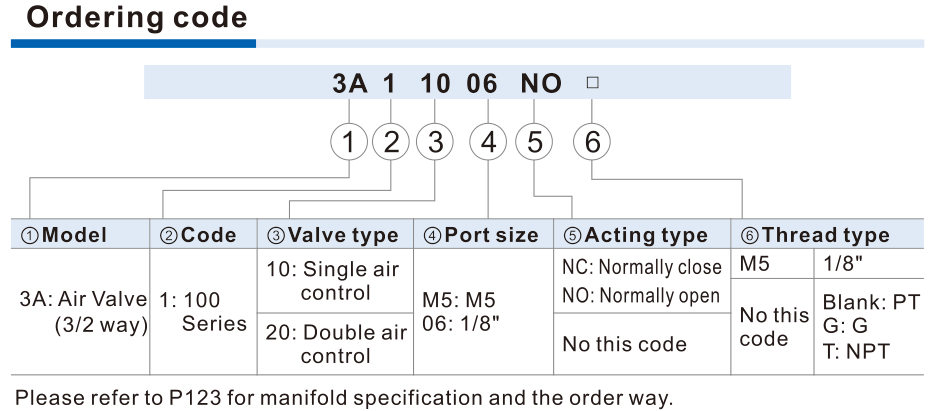

Bestellcode-Abgleich
Unterstütztes Codemuster
3A 1 [10/20] [M5/06] [NC/NO for 10] [PT/G/NPT]Veröffentlichte 3A100-Codefolge3A110-M53A120-M53A110-06-NC| ①Steuerung | ②Anschluss | ③Gewinde |
|---|---|---|
| 10 Einzelvorsteuerung (NC/NO) oder 20 Doppelvorsteuerung. | M5 oder 1/8 Zoll für Bereich 100. | Leer PT; G G-Gewinde; T NPT-Gewinde. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
3A 1 10 06 NC3AVentilfamilie
Veröffentlichtes extern pneumatisch vorgesteuertes Dreiwege-Zweiwegeventil.
1Seriengröße
Bereich 100.
10 / 20Vorsteuerung
10 Einzelvorsteuerung; 20 Doppelvorsteuerung.
M5 / 06Anschluss
Veröffentlichter Anschluss M5 oder 1/8 Zoll.
NC / NO / PT/G/NPTZustand und Gewinde
10 verwendet NC oder NO; leer ist PT, G und T kennzeichnen veröffentlichte Gewindeoptionen.
3A100 ist der kleinste veröffentlichte Bereich der extern pneumatisch vorgesteuerten 3A-Dreiwegeventilgruppe. M5- und 1/8-Anschlussoptionen, Durchflussfläche und Bauraum sind für diesen Bereich spezifisch; nicht allein wegen eines ähnlichen Schaltzeichens wie 3A200 oder 3A300 auswählen.
Produktabgleich
Nein. Alle sind extern pneumatisch vorgesteuerte Dreiwegebereiche, aber die PDF veröffentlicht unterschiedliche Anschluss-, Durchfluss- und...
3A-100
3A-100 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
