Extern pneumatisch betätigte 3/2-Ventile mit Einzelvorsteuerung NC/NO oder Doppelvorsteuerung und 1/8- oder 1/4-Hauptanschlüssen. Modell oder Etikett mit Menge und Lieferziel für ein Angebot senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
3A210
Einzelvorsteuerung; NC oder NO angeben
3A220
Doppelvorsteuerung; Speicherfunktion, ohne NC/NO-Zusatz
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
3A200-Modellcode abgleichen
1–16 Stationen; Basis oder Ventilgruppe separat anfragen. Basisanschluss (100M/200M: 1/4; 300M: 3/8) ist nicht der gewählte Ventilanschluss. Modell, Gewinde, belegte Stationen und Lieferumfang angeben.
Basisdetails und Angebot →3A200 ordering-code guide
Hilfreich für den Modellabgleich:
| Ventilfunktion | 3 ports / 2 positions; external air pilot |
| Vorsteuerung | 10: single pilot NC/NO; 20: double pilot, memory function |
| Hauptanschlüsse | 06: 1/8; 08: 1/4 inlet/outlet; blank PT / G / T=NPT |
| Äquivalente Durchflussfläche / Cv | 17.0 mm² / 1.0 for 3A210-08 and 3A220-08 only; calculated from flow tests |
| Betriebsdruck | 0.15–0.8 MPa (21–114 psi) |
| Prüfdruck | 1.2 MPa (175 psi) |
| Temperatur | −20 bis +70 °C |
| Luft / Schmierung | Durch ein 40-μm-Element gefilterte Luft; Schmierung nicht erforderlich. Nach Beginn der Schmierung dasselbe Medium weiterverwenden; ISO VG32 oder gleichwertig empfohlen. |
| Maximale Schaltfrequenz | 5 cycles/s at no-load state |
| Gehäuse | Aluminum alloy |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.

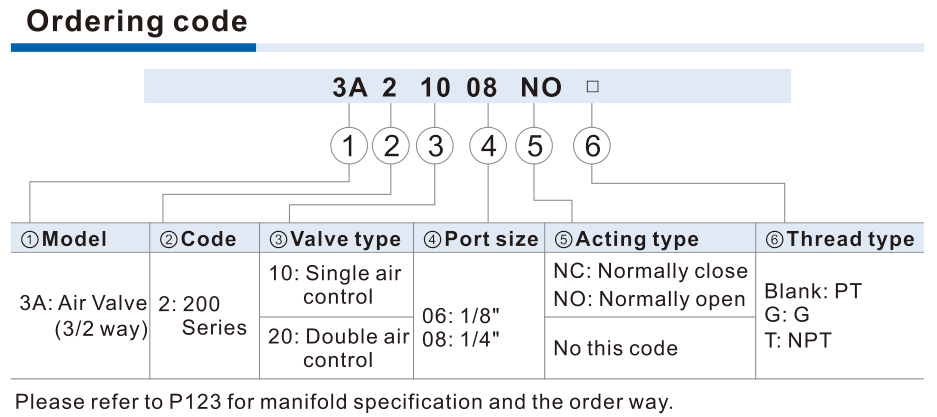

Bestellcode-Abgleich
Unterstütztes Codemuster
3A210-[06/08]-[NC/NO]-[blank/G/T]Einzelvorsteuerung; Zustand erforderlich3A220-[06/08]-[blank/G/T]Doppelvorsteuerung; ohne NC/NO3A210-06-NC3A210-08-NO-G3A220-08-T| ①Steuerung | ②Anschluss | ③Gewinde |
|---|---|---|
| 10 Einzelvorsteuerung (NC/NO) oder 20 Doppelvorsteuerung. | 1/8 oder 1/4 Zoll für Bereich 200. | Leer PT; G G-Gewinde; T NPT-Gewinde. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
3A210-08-NO-G3A2Ventilfamilie / Größe
Extern pneumatisch betätigtes 3/2-Ventil, Größe 200.
10 / 20Vorsteuerung
10 Einzelvorsteuerung; 20 Doppelvorsteuerung mit Speicherfunktion.
06 / 08Hauptanschlüsse
06: 1/8 Ein-/Auslass; 08: 1/4 Ein-/Auslass.
NC / NORuhezustand
Nur 10: ohne Vorsteuersignal geschlossen NC oder geöffnet NO; 20 ohne Zustandszusatz.
blank / G / TGewinde
Leer PT; G=G; T=NPT.
3A200 ist der mittlere veröffentlichte 3A-Bereich. Seine Anschlussformen 1/8 und 1/4 sowie der Zeichnungssatz sind nicht mit 3A100 oder 3A300 austauschbar.
10- oder 20-Vorsteuerung, eingebauten Anschluss 1/8 oder 1/4, gegebenenfalls NC/NO-Zustand, Gewinde und Basis/Schnittstelle bestätigen. Anschlussgröße allein genügt nicht.
Der offizielle Zubehörkatalog nennt 3V200M für 3A200, mit 1–16 Stationen und 1/4-Basiseinlass. Ventilmodelle, belegte Stationen, Basisgewinde und benötigte Blindplatten angeben. Die 3A-Montagezeichnung für den Einbauraum verwenden.
Ja. Etikett oder Fotos, Schaltfunktion, Menge und Lieferziel senden. Einzelvorsteuerung benötigt NC oder NO; Doppelvorsteuerung ohne diese Zusätze. Wir helfen, die übrigen Details zu klären.
3A-200
3A-200 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
