Extern pneumatisch betätigte 5/2- und 5/3-Ventile mit M5- oder 1/8-Hauptanschlüssen. Einzel-/Doppelvorsteuerung oder gesperrte/entlüftete/druckbeaufschlagte Mitte wählen; Modell oder Etikett, Menge und Lieferziel anfragen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
4A110
5/2 Einzelvorsteuerung
4A120
5/2 Doppelvorsteuerung, Speicherfunktion
4A130C
5/3 gesperrte Mitte
4A130E
5/3 entlüftete Mitte
4A130P
5/3 druckbeaufschlagte Mitte
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
4A100-Modellcode abgleichen
1–16 Stationen, 1/4-Basiseinlass; Basis, Blindplatten oder Ventilgruppe anfragen. Die 3V-Basen für 3A sind separat.
Basisdetails und Angebot →4A100 ordering-code fields
Hilfreich für den Modellabgleich:
| Funktion | 5 ports; 5/2 (10/20) or 5/3 (30C/E/P); external air pilot |
| Hauptanschlüsse | M5 oder 06=1/8; M5 ohne Gewindesuffix; 06 mit PT/G/NPT |
| Äquivalente Durchflussfläche / Cv | 4A110-06 / 4A120-06: 10.2 mm² / 0.6; 4A130C-06: 8.6 mm² / 0.51. M5 and E/P values not stated. |
| Betriebsdruck | 0.15–0.8 MPa (21–114 psi) |
| Prüfdruck | 1.2 MPa (175 psi) |
| Temperatur | −20 bis +70 °C |
| Maximale Leerlauffrequenz | 5/2: 5 cycles/s; 5/3: 3 cycles/s |
| Medium / Schmierung | Durch ein 40-μm-Element gefilterte Luft. Schmierung nicht erforderlich; nach Beginn der Schmierung dasselbe Medium weiterverwenden; ISO VG32 oder gleichwertig empfohlen. |
| Gehäuse | Aluminum alloy |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.

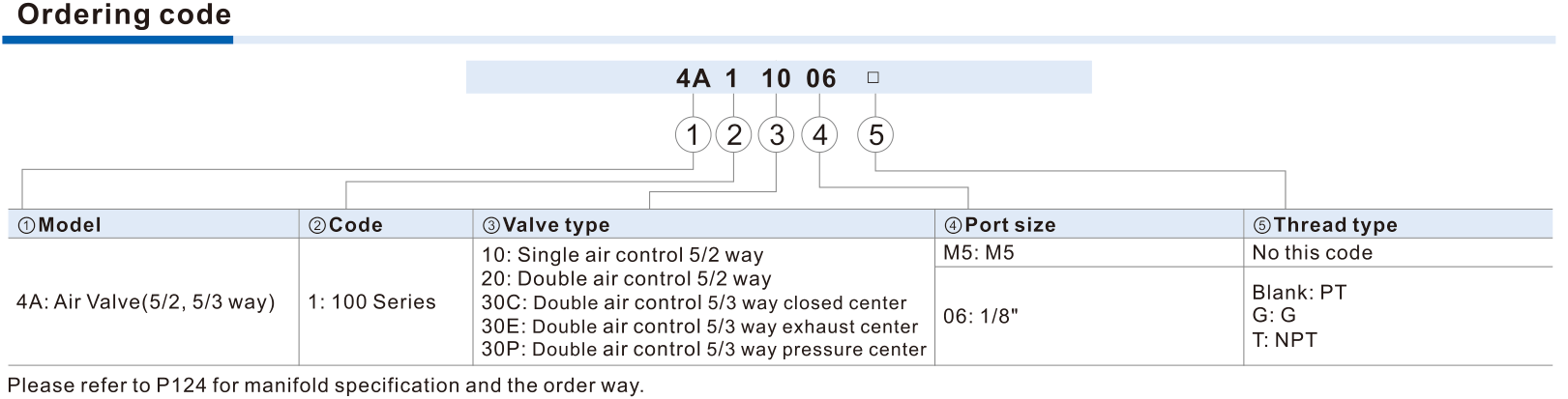

Bestellcode-Abgleich
Unterstütztes Codemuster
4A1[10/20/30C/30E/30P]-M5M5, ohne Gewindezusatz4A1[10/20/30C/30E/30P]-06-[blank/G/T]1/8, Gewindeoption4A110-M54A120-06-G4A130C-06-T4A130E-M54A130P-06| ①Schaltfunktion | ②Anschluss / Gewinde |
|---|---|
| 10 Einzelvorsteuerung 5/2; 20 Doppelvorsteuerung 5/2; 30C gesperrte, 30E entlüftete, 30P druckbeaufschlagte Mitte 5/3. | M5: ohne Zusatz. 06: 1/8; leer PT, G, T=NPT. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
4A130E-06-G4A1Ventilfamilie / Größe
Größe 100, extern pneumatisch betätigt 5/2 oder 5/3.
10 / 20 / 30C / 30E / 30PVorsteuerung / Schaltfunktion
10 Einzelvorsteuerung; 20 Doppelvorsteuerung; 30C gesperrte, 30E entlüftete, 30P druckbeaufschlagte Mitte.
M5 / 06Hauptanschluss
M5 oder 06=1/8; Vorsteueranschlüsse separat 1/8.
blank / G / TGewinde (nur 06)
Leer PT, G oder T=NPT. M5 ohne Gewindezusatz.
4A100 umfasst 4A110 mit Einzelvorsteuerung und 4A120 mit Doppelvorsteuerung als 5/2-Ventile sowie 4A130C/E/P als 5/3-Ventile mit unterschiedlichen Mittelstellungen. Vollständigen Schaltcode beim Ersatz beibehalten; der Anschluss allein bestimmt nicht das Verhalten.
Die Codes 10/20 und 30C/30E/30P kennzeichnen unterschiedliches pneumatisches Verhalten. Vollständigen Code statt nur Anschlussgröße abgleichen.
Nein. Die Tabelle nennt 10,2 mm² / Cv 0,6 für 4A110-06 und 4A120-06 sowie 8,6 mm² / Cv 0,51 speziell für 4A130C-06. Für M5 oder E/P-Mitte steht kein entsprechender Wert. Betriebsanforderung zur Klärung senden.
Ja. Etikett oder Fotos, Schaltfunktion, Menge und Lieferziel senden. Wir helfen, Einzel-/Doppelvorsteuerung, Mittelstellung, Anschlüsse und vorhandene Basis für das Angebot zu klären.
Die offizielle 4A-Zubehörseite nennt 100M mit 1–16 Stationen, 1/4-Basiseinlass und leer PT, G oder T=NPT. Blindplatten-Kit P-100M-R2 ist separat. Ventilmodell und Lieferumfang angeben; nicht durch 3V100M für 3A100 ersetzen.
4A-100
4A-100 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
