Am Foto erkennen
- Vollständiger 4A200-Code oder lesbares Etikett
- Zweiwegekreis 10/20 oder Dreiwegekreis 30C/30E/30P
- Anschluss 1/8 oder 1/4
- PT-, G- oder NPT-Gewinde und eingebaute Basis/Schnittstelle
AirTAC 4A200 Fünfwege-Druckluftvorsteuerventile
4A200 ist eine extern pneumatisch vorgesteuerte Fünfwege-Zweiwege- und Dreiwege-Ventilreihe. Vor der Anfrage Funktion, Anschluss 1/8 oder 1/4 und Gewinde bestätigen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
4A-200Pneumatisch betätigte Ventile
Über 4A-200
4A200 ist der mittlere 4A-Fünfwegebereich. Schaltkreis 10/20 oder 30C/30E/30P, Anschluss 1/8 oder 1/4, Gewinde und eingebaute Schnittstelle abgleichen.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Zeichnungsreferenz

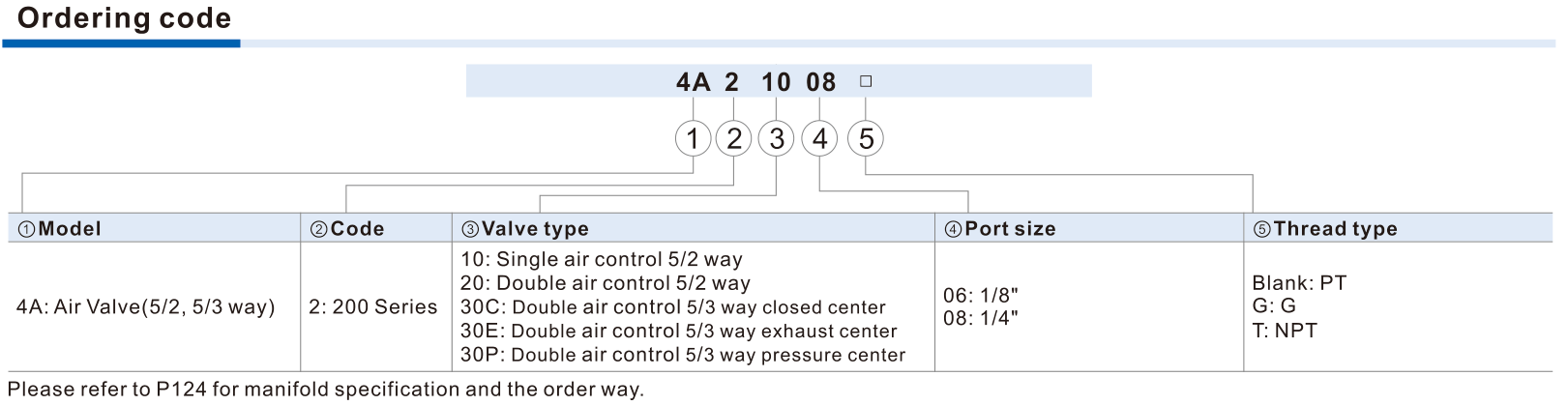

- Confirm 4A200 rather than 4A100, 4A300 or 4A400
- Match 10/20/30C/30E/30P function, 1/8 or 1/4 port and PT/G/NPT thread
Wichtige Angaben fuer den Abgleich
Modellmuster
- 4A200
- 4A210-06
- 4A220-06
- 4A230C-06
Referenzangaben
- Produkttyp: Five-port two-position and three-position externally air-piloted valve
- Veröffentlichte Anschlüsse: 1/8, 1/4 inch
- Veröffentlichte effektive Fläche: 17.0 mm² (Cv 1.0) for 4A210/220-08; 13.6 mm² (Cv 0.8) for 4A230-08
- Referenzseite: PDF page 3
Fragen zum Abgleich
Wird ein 4A200-Dreiwegeventil nur nach Anschluss ausgewählt?
Nein. Die Mittelstellungen 30C, 30E und 30P haben unterschiedliches Kreisverhalten. Vollständigen Code und eingebaute Schnittstelle abgleichen.
4A-200
Diese Serie zum Projektangebot hinzufügen
4A-200 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
