Am Foto erkennen
- Vollständiger 4A300-Code oder lesbares Etikett
- Zweiwegekreis 10/20 oder Dreiwegekreis 30C/30E/30P
- Anschluss 1/4 oder 3/8
- PT-, G- oder NPT-Gewinde und eingebaute Basis/Schnittstelle
AirTAC 4A300 Fünfwege-Druckluftvorsteuerventile
4A300 ist eine extern pneumatisch vorgesteuerte Fünfwege-Zweiwege- und Dreiwege-Ventilreihe. Vor der Anfrage Funktion, Anschluss 1/4 oder 3/8 und Gewinde bestätigen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
4A-300Pneumatisch betätigte Ventile
Über 4A-300
4A300 ist der größere 4A-Fünfwegebereich. Seine Anschlussformen 1/4 und 3/8, Durchflusswerte und Bauraum sind nicht mit kleineren 4A-Bereichen austauschbar.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Zeichnungsreferenz
- Confirm 4A300 rather than 4A100, 4A200 or 4A400

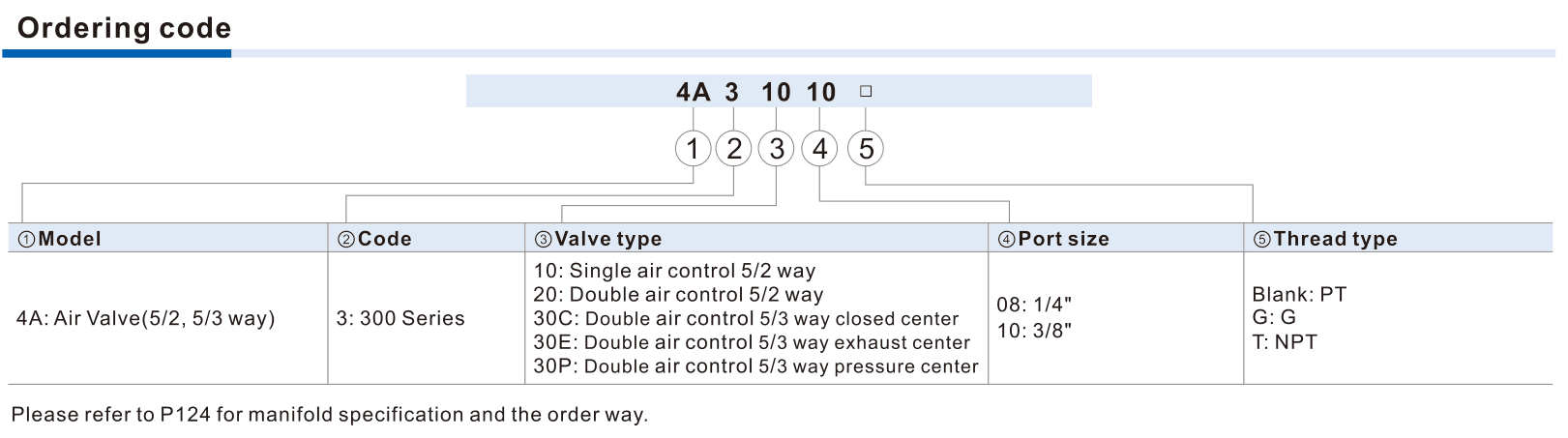

- Match 10/20/30C/30E/30P function, 1/4 or 3/8 port and PT/G/NPT thread
Wichtige Angaben fuer den Abgleich
Modellmuster
- 4A300
- 4A310-08
- 4A320-08
- 4A330C-08
Referenzangaben
- Produkttyp: Five-port two-position and three-position externally air-piloted valve
- Veröffentlichte Anschlüsse: 1/4, 3/8 inch
- Veröffentlichte effektive Fläche: 28.0 mm² (Cv 1.65) for 4A310/320-10; 21.3 mm² (Cv 1.25) for 4A330-10
- Referenzseite: PDF page 5
Fragen zum Abgleich
Kann ein 4A300 durch einen kleineren 4A-Bereich ersetzt werden?
Nicht allein anhand des Schaltzeichens. Veröffentlichten Anschluss, Durchfluss, Maße und vollständigen Code abgleichen.
4A-300
Diese Serie zum Projektangebot hinzufügen
4A-300 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
