Am Foto erkennen
- Vollständiger 4SA-Code oder lesbares Etikett
- Baureihe 100, 200, 300 oder 400
- Zweiwegekreis 10/20 oder Dreiwegekreis 30C/30E/30P
- Anschlusscode sowie PT-, G- oder NPT-Gewinde
- Etwaiger 4SV-Grundplattencode und Stationszahl
AirTAC 4SA Fünfwege-Druckluftvorsteuerventile
4SA ist eine Fünfwege-Zweiwege- und Dreiwege-Druckluftvorsteuerventilfamilie. Vor der Anfrage Baureihe, Schaltfunktion, Anschluss, Gewinde und eine etwaige Grundplatte bestätigen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
4SAPneumatisch betätigte Ventile

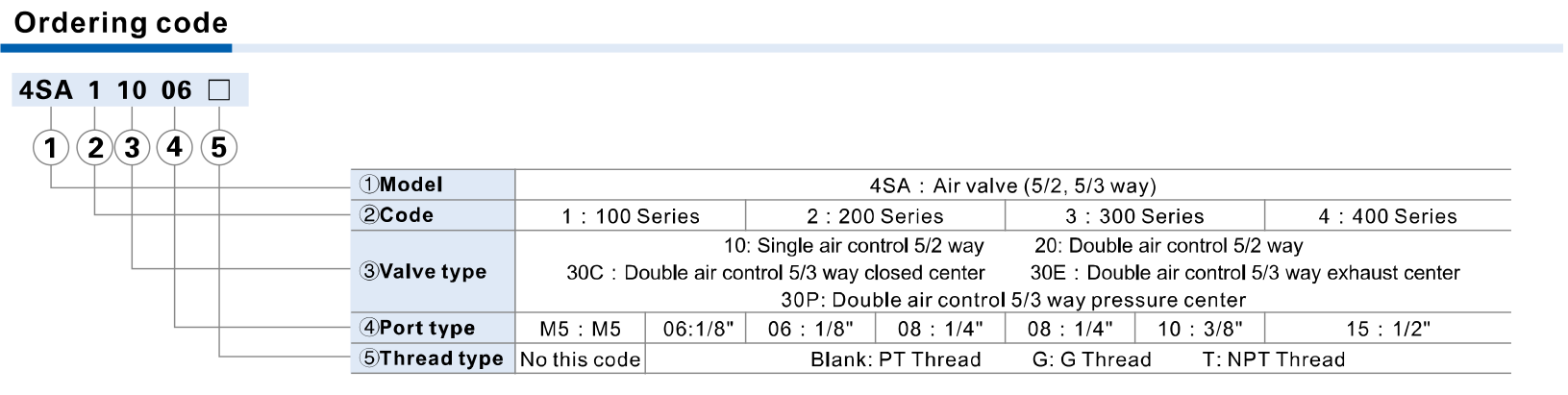

Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
4SA [1/2/3/4] [10/20/30C/30E/30P] [M5/06/08/10/15] [PT/G/NPT]Veröffentlichte 4SA-Ventil-Codefolge4SV[100M/200M/300M/400M] [1F–30F] [PT/G/NPT]Veröffentlichte 4SV-Grundplatten-Codefolge4SA110-M54SA230-084SA430-154SV200M-5F| ①Baureihe | ②Schaltfunktion | ③Anschluss | ④Gewinde / Grundplatte |
|---|---|---|---|
| 1: 100; 2: 200; 3: 300; 4: 400. | 10/20 Zweiwege; 30C gesperrte Mitte, 30E entlüftete Mitte, 30P druckbeaufschlagte Mitte. | M5, 06 1/8, 08 1/4, 10 3/8, 15 1/2 je nach veröffentlichter Baureihe. | Leer PT, G G-Gewinde, T NPT; 4SV-Grundplatte verwendet Baureihen- und Stationscode. |
Über 4SA
4SA umfasst die veröffentlichten Ventilreihen 100, 200, 300 und 400. Zur Familie gehören passende 4SV-Grundplatten. Schaltfunktion, Anschluss und eingebaute Grundplatte gemeinsam abgleichen statt nur nach Ventilgröße zu wählen.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Zeichnungsreferenz
- Confirm 4SA100, 4SA200, 4SA300 or 4SA400 together with the installed valve or base
- Match 10/20/30C/30E/30P function, port code, PT/G/NPT thread and any 4SV manifold-base configuration
Wichtige Angaben fuer den Abgleich
Modellmuster
- 4SA100
- 4SA110-M5
- 4SA120-06
- 4SA230-08
Referenzangaben
- Produkttyp: Five-port two-position and three-position air-pilot valve
- Veröffentlichte Ventilreihen: 100, 200, 300, 400
- Veröffentlichter Betriebsdruck: 0.2–0.8 MPa for three-position; 0.15–0.8 MPa for other types
- Veröffentlichte Temperatur: −20 to +70 °C
- Passende Grundplatten: 4SV100M, 4SV200M, 4SV300M, 4SV400M
- Referenzseiten: PDF pages 1–4
Fragen zum Abgleich
Ist eine 4SV-Grundplatte dasselbe wie ein 4SA-Ventil?
Nein. 4SV ist die passende Grundplattenreihe für 4SA-Ventile. Ventilbaureihe, Schaltfunktion, Grundplattenbaureihe, Stationszahl und eingebaute...
4SA
Diese Serie zum Projektangebot hinzufügen
4SA zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
