AirTAC 4STA Dreiwege-Druckluftvorsteuerventile

4STA ist eine Dreiwege-Zweipositions-Druckluftvorsteuerventilfamilie. Vor der Anfrage Baureihe, Pilotanordnung 10 oder 20, Normalzustand, Anschluss, Gewinde und eine etwaige Grundplatte...

Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
Anfrage startenFoto / Etikett senden
4STAPneumatisch betätigte Ventile
4STA air-pilot valve product reference
Verifiziertes Referenzbild der Produktfamilie.

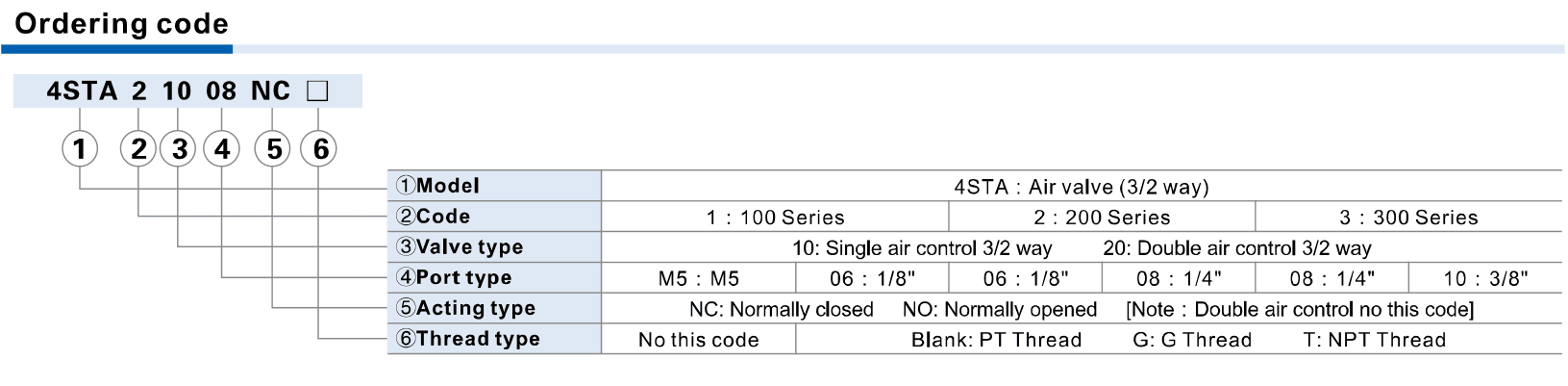

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

4STA [1/2/3] [10/20] [M5/06/08/10] [NC/NO] [PT/G/NPT]Veröffentlichte 4STA-Ventil-Codefolge
4STV[100M/200M/300M] [1F–30F] [PT/G/NPT]Veröffentlichte 4STV-Grundplatten-Codefolge
4STA 1 10 06 NC4STA 2 20 084STA 3 10 10 NO4STV200M-5F
①Baureihe②Pilotanordnung③Anschluss④Zustand / Gewinde
1: 100; 2: 200; 3: 300.10 Einzelpilot; 20 Doppelpilot.M5, 06 1/8, 08 1/4, 10 3/8 je nach veröffentlichter Baureihe.NC normalerweise geschlossen oder NO normalerweise offen, sofern zutreffend; leer PT, G G-Gewinde, T NPT.

Über 4STA

4STA umfasst die veröffentlichten Dreiwegeventilreihen 100, 200 und 300. Der Normalzustand gilt für die Einzelpilot-Anordnung; laut Unterlage ist der Anfangszustand bei der Doppelpilot-Anordnung optional. Ventilfunktion und eingebaute Grundplatte als Ganzes abgleichen.

Produktabgleich

Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

Am Foto erkennen
4STA air-pilot valve product reference
  • Vollständiger 4STA-Code oder lesbares Etikett
  • Baureihe 100, 200 oder 300
  • Einzelpilot-Anordnung 10 oder Doppelpilot-Anordnung 20
  • Normalzustand NC oder NO, sofern zutreffend
  • Anschlusscode, PT-/G-/NPT-Gewinde und etwaiger 4STV-Grundplattencode
Zeichnungsreferenz
4STA air-pilot valve ordering code referenceOpen drawing4STA 4STV manifold-base referenceOpen drawing
  • Confirm 4STA100, 4STA200 or 4STA300 together with the installed valve or base
  • Match 10/20 pilot configuration, NC/NO state where applicable, port code, PT/G/NPT thread and any 4STV manifold-base configuration
Wichtige Angaben fuer den Abgleich

Modellmuster

  • 4STA100
  • 4STA110
  • 4STA120NC
  • 4STA210

Referenzangaben

  • Produkttyp: Three-port, two-position air-pilot valve
  • Veröffentlichte Ventilreihen: 100, 200, 300
  • Veröffentlichter Betriebsdruck: 0.15–0.8 MPa
  • Veröffentlichte Temperatur: −20 to +70 °C
  • Passende Grundplatten: 4STV100M, 4STV200M, 4STV300M
  • Referenzseiten: PDF pages 1–3

Fragen zum Abgleich

Wann muss bei 4STA NC oder NO bestätigt werden?

NC oder NO für die zutreffende Einzelpilot-Ausführung bestätigen. Bei Doppelpilot-Anordnung vollständigen Einbaucode und Kreisanforderung verwenden,...
