Startseite/Produktserien/AirTAC Sourcing/Pneumatisch betätigte Ventile/6STA

AirTAC 6STA Dreiwege-Druckluftvorsteuerventile

6STA ist eine Dreiwege-Zweipositions-Druckluftvorsteuerventilfamilie. Vor der Anfrage Baureihe, Pilotanordnung 10 oder 20, Normalzustand, Anschluss, Gewinde und eine etwaige Grundplatte...

Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
Anfrage startenFoto / Etikett senden
6STAPneumatisch betätigte Ventile
6STA air-pilot valve product reference
Verifiziertes Referenzbild der Produktfamilie.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

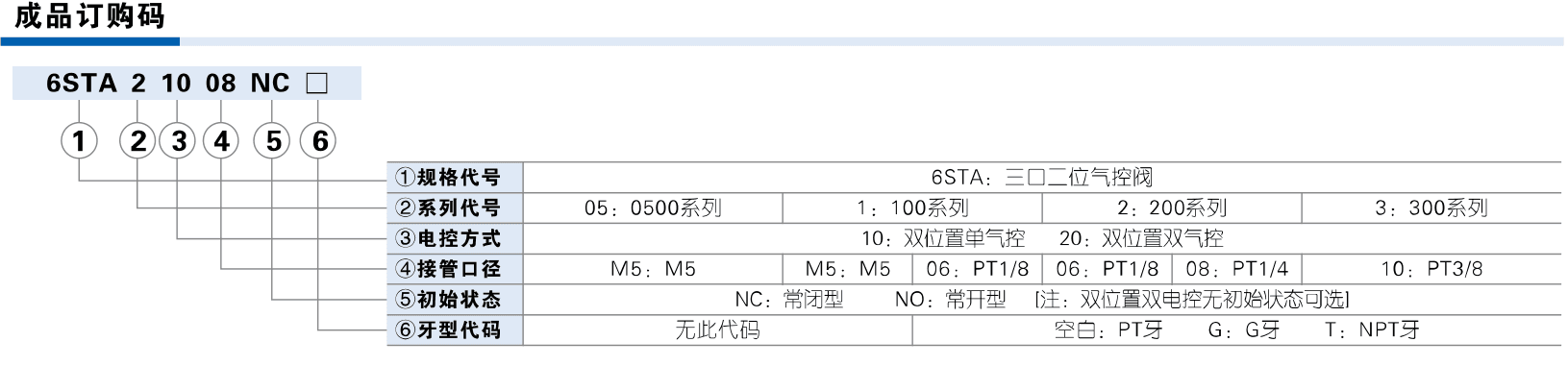

6STA [05/1/2/3] [10/20] [M5/06/08/10] [NC/NO] [PT/G/NPT]Veröffentlichte 6STA-Ventil-Codefolge
6STV[0500M/100M/200M/300M] [1F–30F] [PT/G/NPT]Veröffentlichte 6STV-Grundplatten-Codefolge
6STA 05 10 M5 NC6STA 1 20 066STA 3 10 10 NO6STV200M-5F
①Baureihe②Pilotanordnung③Anschluss④Zustand / Gewinde
05: 0500; 1: 100; 2: 200; 3: 300.10 Einzelpilot; 20 Doppelpilot.M5, 06 1/8, 08 1/4, 10 3/8 je nach veröffentlichter Baureihe.NC normalerweise geschlossen oder NO normalerweise offen, sofern zutreffend; leer PT, G G-Gewinde, T NPT.

Über 6STA

6STA umfasst die veröffentlichten Dreiwegebaureihen 0500, 100, 200 und 300. Der Normalzustand gilt für die Einzelpilot-Anordnung; laut Unterlage ist der Anfangszustand bei Doppelpilot-Anordnung optional. Eine etwaige 6STV-Grundplatte zusammen mit dem Ventil bestätigen.

Produktabgleich

Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

Am Foto erkennen
6STA air-pilot valve product reference
  • Vollständiger 6STA-Code oder lesbares Etikett
  • Baureihe 0500, 100, 200 oder 300
  • Einzelpilot-Anordnung 10 oder Doppelpilot-Anordnung 20
  • Normalzustand NC oder NO, sofern zutreffend
  • Anschlusscode, PT-/G-/NPT-Gewinde und etwaiger 6STV-Grundplattencode
Zeichnungsreferenz
6STA air-pilot valve ordering code referenceOpen drawing6STA 6STV manifold-base referenceOpen drawing
  • Confirm 6STA0500, 6STA100, 6STA200 or 6STA300 together with the installed valve or base
  • Match 10/20 pilot arrangement, NC/NO state where applicable, port code, PT/G/NPT thread and any 6STV manifold-base configuration
Wichtige Angaben fuer den Abgleich

Modellmuster

  • 6STA0500
  • 6STA0510-M5
  • 6STA120-06
  • 6STA220-08

Referenzangaben

  • Produkttyp: Three-port, two-position air-pilot valve
  • Veröffentlichte Ventilreihen: 0500, 100, 200, 300
  • Veröffentlichter Betriebsdruck: 0.15–0.8 MPa
  • Veröffentlichte Temperatur: −20 to +70 °C
  • Passende Grundplatten: 6STV0500M, 6STV100M, 6STV200M, 6STV300M
  • Referenzseiten: PDF pages 1–4

Fragen zum Abgleich

Wann muss bei 6STA NC oder NO bestätigt werden?

NC oder NO für die zutreffende Einzelpilot-Ausführung bestätigen. Bei Doppelpilot-Anordnung vollständigen Einbaucode und Kreisanforderung verwenden,...

6STA

Diese Serie zum Projektangebot hinzufügen

6STA zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage startenTeileliste oder BOM senden
