Am Foto erkennen
- Vollständiger 7SA-Code oder lesbares Etikett
- Baureihe 0500, 100, 200 oder 300
- Zweiwegekreis 10/20 oder Dreiwegekreis 30C/30E/30P
- Anschlusscode sowie PT-, G- oder NPT-Gewinde
- Etwaiger 7SV-Grundplattencode und Stationszahl
AirTAC 7SA Fünfwege-Druckluftvorsteuerventile
7SA ist eine Fünfwege-Zweiwege- und Dreiwege-Druckluftvorsteuerventilfamilie. Vor der Anfrage Baureihe, Schaltfunktion, Anschluss, Gewinde und eine etwaige Grundplatte bestätigen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
7SAPneumatisch betätigte Ventile

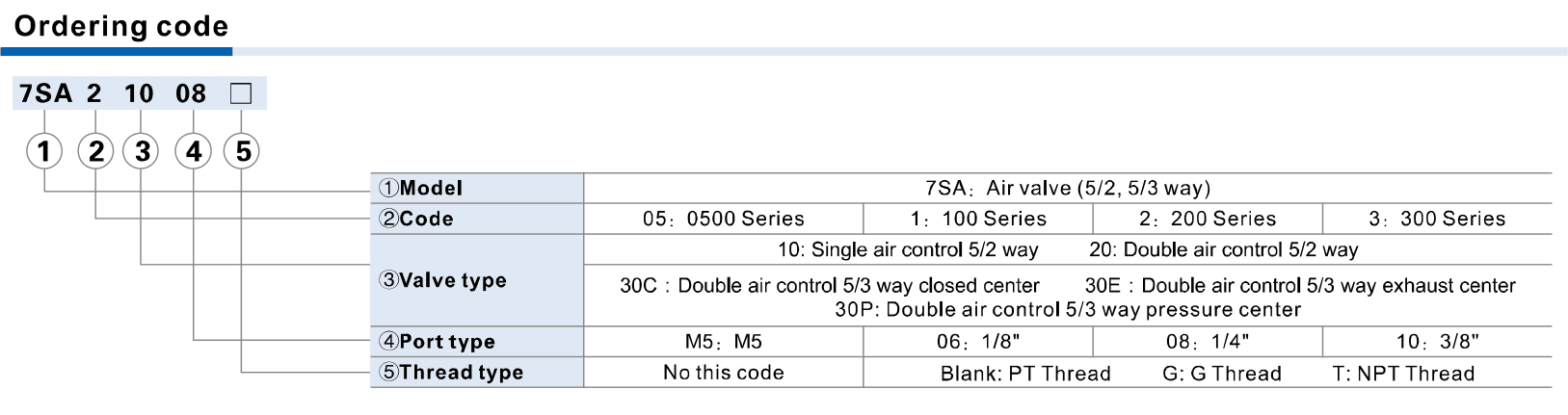

Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
7SA [05/1/2/3] [10/20/30C/30E/30P] [M5/06/08/10] [PT/G/NPT]Veröffentlichte 7SA-Ventil-Codefolge7SV[0500M/100M/200M/300M] [1F–30F] [PT/G/NPT]Veröffentlichte 7SV-Grundplatten-Codefolge7SA0510-M57SA120-067SA230-087SA310-107SV200M-5F| ①Baureihe | ②Schaltfunktion | ③Anschluss | ④Gewinde / Grundplatte |
|---|---|---|---|
| 05: 0500; 1: 100; 2: 200; 3: 300. | 10/20 Zweiwege; 30C gesperrte Mitte, 30E entlüftete Mitte, 30P druckbeaufschlagte Mitte. | M5, 06 1/8, 08 1/4, 10 3/8 je nach veröffentlichter Baureihe. | Leer PT, G G-Gewinde, T NPT; 7SV-Grundplatte verwendet Baureihen- und Stationscode. |
Über 7SA
7SA umfasst die veröffentlichten Baureihen 0500, 100, 200 und 300. Die Unterlage definiert auch 7SV-Grundplatten; Ventilbaureihe und Schaltfunktion zusammen mit etwaiger eingebauter Grundplatte und Stationszahl abgleichen.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Zeichnungsreferenz
- Confirm 7SA0500, 7SA100, 7SA200 or 7SA300 together with the installed valve or base
- Match 10/20/30C/30E/30P function, port code, PT/G/NPT thread and any 7SV manifold-base configuration
Wichtige Angaben fuer den Abgleich
Modellmuster
- 7SA0500
- 7SA0510-M5
- 7SA120-06
- 7SA230-08
Referenzangaben
- Produkttyp: Five-port two-position and three-position air-pilot valve
- Veröffentlichte Ventilreihen: 0500, 100, 200, 300
- Veröffentlichter Betriebsdruck: 0.2–0.8 MPa for three-position; 0.15–0.8 MPa for other types
- Veröffentlichte Temperatur: −20 to +70 °C
- Passende Grundplatten: 7SV0500M, 7SV100M, 7SV200M, 7SV300M
- Referenzseiten: PDF pages 1–4
Fragen zum Abgleich
Ist eine 7SV-Grundplatte dasselbe wie ein 7SA-Ventil?
Nein. 7SV ist die passende Grundplattenreihe. 7SA-Ventilbaureihe und Schaltfunktion zusammen mit 7SV-Grundplattenbaureihe, Stationszahl und...
7SA
Diese Serie zum Projektangebot hinzufügen
7SA zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
