Startseite/Produktserien/AirTAC Sourcing/Pneumatisch betätigte Ventile/EAV

AirTAC EAV ISO-Standard-Druckluftvorsteuerventile

EAV ist eine ISO-Standard-Fünfwege-Zweiwege- und Dreiwege-Druckluftvorsteuerventilfamilie. Vor der Anfrage Baureihe, Schaltfunktion, ISO-Schnittstelle und ESV-Grundplattenkonfiguration...

Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
Anfrage startenFoto / Etikett senden
EAVPneumatisch betätigte Ventile
EAV ISO air-pilot valve family product reference
Verifiziertes Referenzbild der Produktfamilie.

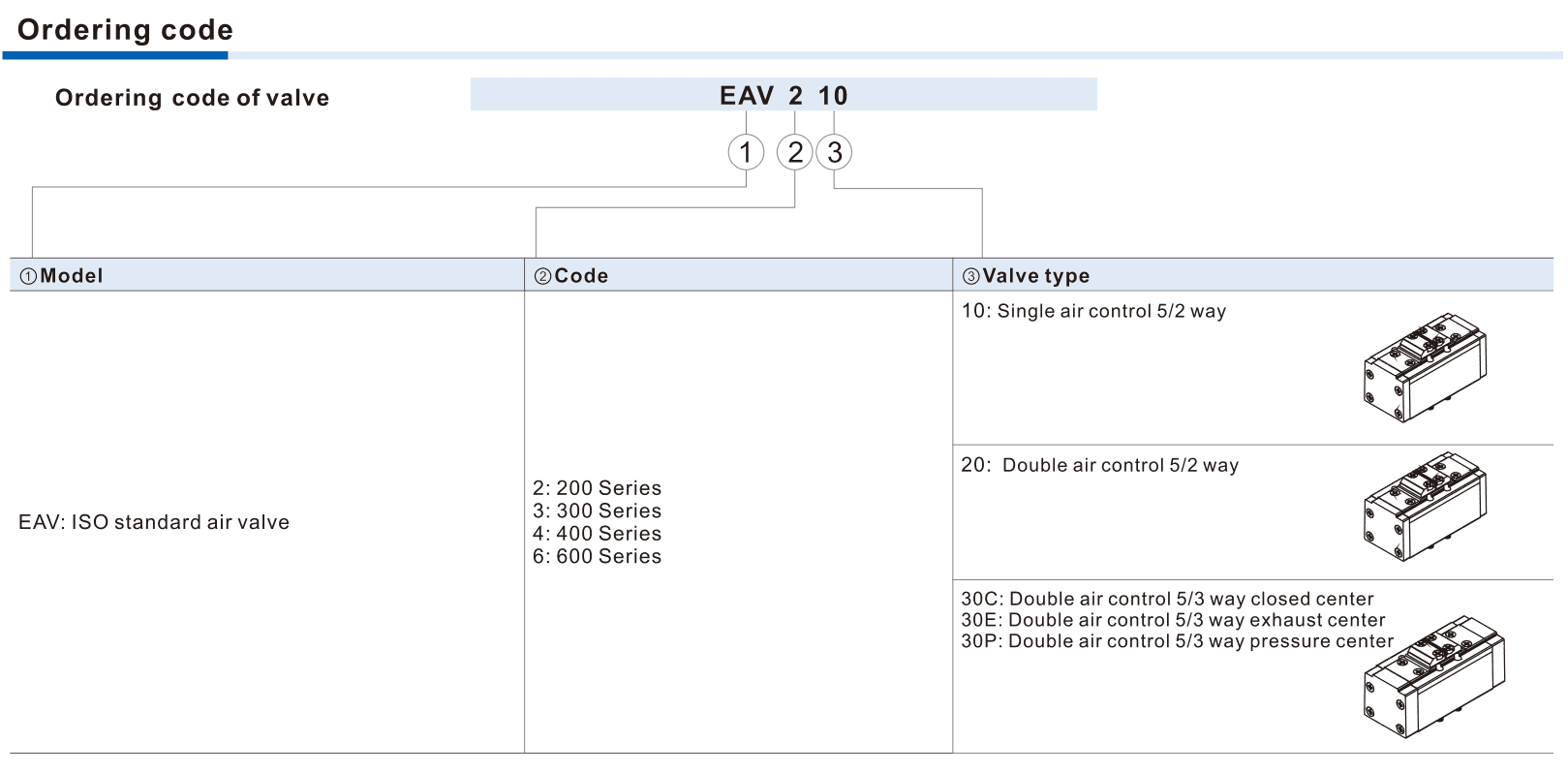

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

EAV [2/3/4/6] [10/20/30C/30E/30P]Veröffentlichte EAV-Ventil-Codefolge
ESV [20/30/40/60] [1M/2M/3M/4M] [PT/G] [pilot/port options]Veröffentlichte ESV-Grundplatten- und Endblock-Codefolge
EAV210EAV230CEAV410ESV20-1M
①Ventilbaureihe②Schaltfunktion③Grundplatte / Verteiler④Schnittstelle
2: 200; 3: 300; 4: 400; 6: 600.10/20 Zweiwege; 30C gesperrte Mitte, 30E entlüftete Mitte, 30P druckbeaufschlagte Mitte.ESV-Baureihe sowie Einzel-, Mehrfachgrundplatten- oder Endblockkonfiguration abgleichen.ISO-5599-1-Befestigungsschnittstelle und eingebaute Pilot-/Anschlussorientierung.

Über EAV

EAV umfasst die ISO-Standard-Baureihen 200, 300, 400 und 600. Die ISO-5599-1-Befestigungsschnittstelle und die ESV-Grundplatten- oder Verteilerkonfiguration sind wesentliche Abgleichdetails, keine optionalen Zubehörteile.

Produktabgleich

Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

Am Foto erkennen
EAV ISO air-pilot valve family product reference
  • Vollständiger EAV-Code oder lesbares Etikett
  • Baureihe 200, 300, 400 oder 600
  • Zweiwegekreis 10/20 oder Dreiwegekreis 30C/30E/30P
  • ISO-5599-1-Schnittstelle und Einbaumaße
  • ESV-Grundplatten-/Verteilertyp, Pilotanordnung und Anschlussorientierung
Zeichnungsreferenz
EAV valve ordering code referenceOpen drawingEAV ESV base configuration referenceOpen drawing
  • Confirm EAV200, EAV300, EAV400 or EAV600 and the complete circuit code
  • Match ISO 5599-1 interface, base/manifold form, pilot arrangement, port orientation and installed envelope
Wichtige Angaben fuer den Abgleich

Modellmuster

  • EAV200
  • EAV210
  • EAV220
  • EAV230C

Referenzangaben

  • Produkttyp: ISO standard five-port two-position and three-position air-pilot valve
  • Veröffentlichte Baureihen: 200, 300, 400, 600
  • Veröffentlichte Befestigungsschnittstelle: ISO 5599-1
  • Veröffentlichter Betriebsdruck: Single pilot 0.2–1.0 MPa; double pilot −0.09–1.0 MPa
  • Referenzseiten: PDF pages 1–8

Fragen zum Abgleich

Warum wird die ESV-Grundplattenkonfiguration für den EAV-Abgleich benötigt?

EAV nutzt die ISO-Schnittstelle, aber die eingebaute Grundplatte bestimmt Pilotanordnung, Anschlussrichtung und Baugruppenlayout. Bei eingebautem...

EAV

Diese Serie zum Projektangebot hinzufügen

EAV zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage startenTeileliste oder BOM senden
