EMS kompakte Zweileiter-Sensoren: EMSG G-Profil und EMSH H-Profil. Magnetzylinder, Nut, 10–28V DC Last und Kabel vor Angebot prüfen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
EMSG
G-Profil, Zweileiter, elektronisch
EMSH
H-Profil, Zweileiter, elektronisch
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
EMS-Sensorcode prüfen

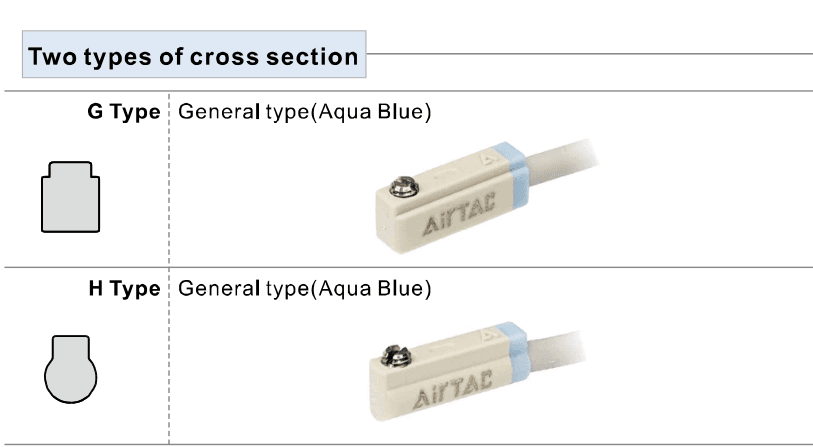

EMS official ems-g-h-profile.png; use only labelled EMS/shared applicable row
Hilfreich für den Modellabgleich:
| Identität / Ausgang | EMS is a mini solid-state magnetic sensor with two-wire output only, not a reed sensor. EMSG is the G-profile mini counterpart to DMSG; EMSH is H-profile counterpart to DMSH. No EMS NPN/PNP (N/P), E or J profile is published; those belong to other families. Cylinder must have suitable magnetic piston. |
| Versorgung / Last | 10–28 V DC only; switching current 2.5–100 mA; contact capacity 2.8 W max; current consumption 3 mA max; internal voltage drop 3.5 V max; leakage 0.1 mA max. Match PLC input threshold and load at the actual supply; do not use DMS three-wire 5–30V/200mA values or CMS AC/DC values. Source does not explicitly state NO/NC: confirm required switching logic. |
| Umgebung / Schutz | −10 to +70°C; switching frequency 1000 Hz; impact 30G; reverse-polarity and surge protection. General IP64; RW waterproof/oil/flexure-resistant IP68. RW recommended minimum cable bending radius 19 mm. No high-temperature H suffix: H here means profile. Source CE marking/RoHS statement is not a supplied certificate. |
| Kabel / Stecker | Direct codes020=2m, 030=3m, 050=5m, 100=10m. M08/M12=0.5m lead with M8/M12 plug; M08010/M12010=1m, ...020=2m, ...030=3m. RW not available with any M8/M12 plug codes. M8/M12 mating sockets need separate order; F-EC M08/M12 B two-wire socket, 020/030/050/100 length. Socket accessory is not a sensor code. |
| Zweileiter / Einbau | Use external series load before power-on; brown positive, blue negative, confirm actual connector pinout. Two-wire socket drawing labels1 brown(+), 4 blue(−); third pin labelled Normal Close is not proof of EMS NC output. No-load wiring forbidden. Keep lead clear of cylinder movement; place sensor near middle of action scope; clamping torque 0.15–0.2Nm source. Check LED against actual cylinder motion. The DMS NPN/PNP black output-wire diagram does not apply to this two-wire sensor. |
| G-Profil / Passung | EMSG shared G table lists SAU32/40/50/63/80/100, MCK, ACQ/TACQ, SDA, and multiple gripper/guide families with bore-specific cells. See exact matrix; not every bore in every family. Round PB/PBR/MI/MF/MG/MA/MAC and MBL/MCK additional mounting accessory required; SC/SGC additional accessory required. Accessory installation page369 explicitly labels DMSG/CMSG only: confirm EMSG bracket compatibility rather than copy installation guarantee. |
| H-Profil / Ausschlüsse | EMSH shared H table lists ACQ125/140/160, TC6/10/16 and multiple gripper/guide families with bore-specific dots; source includes QDK20/25/32/40, HFKP16/20/25/32. Its note excludes CMSH/HFZ6/HFY6 and excludes CMSH/DMSH at HGS6/QDK20/25, not automatically EMSH. CMS/DMS compatibility notes do not establish EMS compatibility; confirm the exact sensor and cylinder combination. JSI/ACE and SAI/TSAI use E-profile CMSE/DMSE table, not EMS. SDA J sensors and TN are separate J-profile rows, not EMS. |
| Maße / Verfügbarkeit / Angebot | EMSG length15.5mm, G section4.4×5.3mm; EMSH length15.5mm, H section4×5.2mm per dedicated drawing. RW own G/H drawing. Cable and connector change installed clearance. G/H shape and length alone do not guarantee magnetic sensitivity or fit. Send existing sensor label, cylinder model/bore, slot photo, supply, PLC/load, quantity and destination for verification and quotation. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
EMS[G/H]-[lead]-[RW optional]Ausgangsfeld leer: nur ZweileiterEMSG-020-RWEMSH-M12020| ①Familie / Profil / Ausgang | ②Kabel / RW |
|---|---|
| EMS Zweileiter; G/H Profil. Kein N/P, E/J. | 020/030/050/100 Direktkabel; M08/M12 Steckerausführung. RW nur Direktkabel. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
EMSG-020-RW①Familie / Profil / Ausgang
EMS Zweileiter; G/H Profil. Kein N/P, E/J.
②Kabel / RW
020/030/050/100 Direktkabel; M08/M12 Steckerausführung. RW nur Direktkabel.
EMS kompakte Zweileiter-Sensoren: EMSG G-Profil und EMSH H-Profil. Magnetzylinder, Nut, 10–28V DC Last und Kabel vor Angebot prüfen.
EMS nur Zweileiter; DMS separate NPN/PNP. PLC-Last und Originalcode prüfen.
Nein, H bezeichnet EMSH-Profil. Die CMS-Temperaturfreigabe gilt nicht für EMSH.
EMS
EMS zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
