Die 2LA-Familie umfasst direktbetätigte 030/050 und intern vorgesteuerte 150–500 als stromlos geschlossene 2/2-Ventile aus SUS304 mit PTFE. Bauform, Druckdifferenz, Medium, Temperaturen und vollständiges Modell für ein Angebot prüfen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
2LA030 /050
Standard · max. Druckdifferenz 1 MPa
2LAH030 /050
Hochdruck · max. Druckdifferenz 2 MPa
2LA150 / 200 / 250 / 320 / 400 / 500
Intern vorgesteuert · 0,05–0,7 MPa
Details ansehen →Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
2LA-Modellcode abgleichen

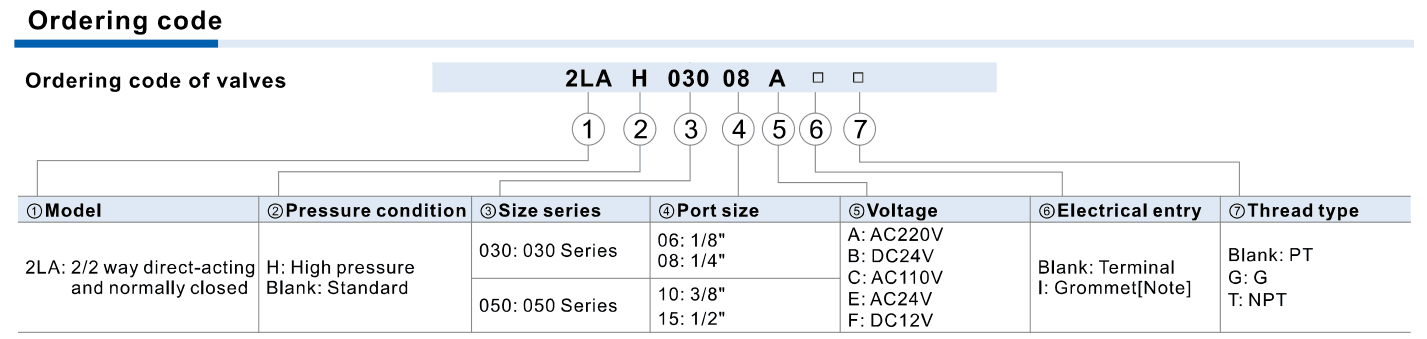

2LA direct ordering reference
Hilfreich für den Modellabgleich:
| Betätigung / Ruhestellung | Direct acting, normally closed 2/2. |
| Druckdifferenz / Prüfdruck | Standard maximum differential 1 MPa; H maximum 2 MPa; proof 3 MPa. Minimum differential not specified. |
| Öffnung / Cv / Fläche | 030 standard: 3 mm/Cv 0.33/6 mm²; H: 2 mm/Cv 0.18/3 mm². 050 standard: 5 mm/Cv 0.83/15 mm²; H: 4 mm/Cv 0.55/10 mm². |
| Gehäuse / Dichtung | SUS304 stainless steel; PTFE (Teflon) seal. No seal-choice code. |
| Medien- / Umgebungstemperatur | Oil −10 to 150 °C; water 1 to 150 °C; steam maximum 183 °C, minimum not specified; ambient −20 to 100 °C. |
| Hinweis zur Viskosität | Main row under 20 cSt; oil footnote 50 cSt or less. Confirm the applicable oil requirement. |
| Spule / Schutzart | Klasse H; IP65; AC50/60Hz ±15%, DC ±10%. Klemmenanschluss leer, Kabelausgang I, Leitung 0.5 m. |
| Spulenleistung | 030 and 150/200/250: AC50Hz 10VA, AC60Hz 8VA, DC6.5W. 050 and 320/400/500: AC50Hz 25VA, AC60Hz 22VA, DC12W. |
| Temperaturanstieg | Small coil: AC50Hz 50 °C, AC60Hz 45 °C, DC50 °C. Large coil: AC50Hz 65 °C, AC60Hz 60 °C, DC50 °C. |
| Montage / Zubehör | Optional bracket shown. Source refers accessory ordering to 2WA P169, not included here. Confirm exact accessory scope. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
2LA[blank/H][030/050]-[matching port]-[A/B/C/E/F]-[blank/I]-[blank/G/T]Veröffentlichter Ventilcode; Montagezubehör separat2LA030-08-A2LAH030-06-B-I-G2LA050-15-F-T| 1Größe / Anschluss | 2Spannung / Anschluss / Gewinde |
|---|---|
| Direkt 030: 06/08; 050: 10/15. Vorgesteuert 150-15,200-20,250-25,320-32,400-40,500-50. H nur bei direkt 030/050. | A=AC220V; B=DC24V; C=AC110V; E=AC24V; F=DC12V. Danach optional I, dann G/T (leer PT). |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
2LAH030-06-B-I-GSize / portGröße / Anschluss
Direkt 030: 06/08; 050: 10/15. Vorgesteuert 150-15,200-20,250-25,320-32,400-40,500-50. H nur bei direkt 030/050.
Voltage / entry / threadSpannung / Anschluss / Gewinde
A=AC220V; B=DC24V; C=AC110V; E=AC24V; F=DC12V. Danach optional I, dann G/T (leer PT).
2LA umfasst zwei Bauformen: direktbetätigte 030/050 als Standard- oder H-Hochdruckausführung und intern vorgesteuerte 150/200/250/320/400/500 mit erforderlicher Druckdifferenz von 0,05–0,7 MPa. Beide sind stromlos geschlossen, aus SUS304 und mit PTFE. Der technische Bereich unten behandelt die direktbetätigte Reihe; die verlinkte Seite zur internen Vorsteuerung enthält deren Parameter und Zeichnungen.
Direkt Standard/H maximal 1/2 MPa, Prüfdruck 3 MPa. Intern vorgesteuert 0,05–0,7 MPa, Prüfdruck 1,5 MPa. Einlass- und Auslassdruck mit Vollcode senden.
Nein. Medium, Konzentration sowie Medien- und Umgebungstemperatur bestätigen. Viskositätszeile unter 20 cSt, Ölfußnote höchstens 50 cSt. Die zutreffende Ölgrenze klären.
2LA
2LA zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
