Startseite/Produktserien/AirTAC-Beschaffung/G-Serie Luftaufbereitung/GC

AirTAC-Beschaffungsreferenz•G-Serie Luftaufbereitung

SERIEGC

AirTAC GC Dreiteilige Wartungseinheiten

GC200 three-unit assembly left; GC600 separate filter regulator and lubricator units right — GC200 dreiteilige Baugruppe links; GC600 rechts

Angebot anfordern WhatsApp Foto zur Modellidentifikation senden

G-Serien-Baugruppen mit separatem GF-Filter, GR-Druckregler und GL-Öler, mit...

Offizielle Referenz

Nach Herstellerunterlagen

Modellhilfe

Für die Modellprüfung

Teilelisten

Code, Foto oder BOM

Verfügbarkeit / Lieferzeit

Nach Modell und Menge

Beschaffungsweg & Anfragehinweise

G-Serien-Baugruppen mit separatem GF-Filter, GR-Druckregler und GL-Öler, mit 1/8–1-Anschlüssen. Ablass, Manometer, Filterfeinheit und Gewinde wählen; Modell oder Teileliste für ein Angebot senden.

Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.

Anfrageart

AirTAC OriginalModellabgleichChina-Beschaffungsalternative

GC-Ausführung auswählen

Ausführung wählen; Modell oder Foto bei Unsicherheit senden.

GC200-06

1/8 · Wasser 10 / Öl 25 cm³ · 147 × 133 mm Referenz

GC200-08

1/4 · Wasser 10 / Öl 25 cm³ · 147 × 133 mm Referenz

GC300-08

1/4 · Wasser 40 / Öl 75 cm³ · 188 × 188 mm Referenz

GC300-10

3/8 · Wasser 40 / Öl 75 cm³ · 188 × 188 mm Referenz

GC300-15

1/2 · Wasser 40 / Öl 75 cm³ · 188 × 188 mm Referenz

GC400-10

3/8 · Wasser 80 / Öl 160 cm³ · 248 × 216 mm Referenz

GC400-15

1/2 · Wasser 80 / Öl 160 cm³ · 248 × 216 mm Referenz

GC600-20

3/4 · Wasser 230 / Öl 380 cm³ · 309 × 282 mm Referenz

GC600-25

1 · Wasser 230 / Öl 380 cm³ · 309 × 282 mm Referenz

Angebot anfordern Foto zur Modellidentifikation senden →

Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

GC Modellangaben

Zeichnungen & Einbaumaße

Zeichnung, Maße & technische Kenndaten

Einbaumaße vergleichen

Vollbild

Technische Referenz

Klicken zum Vergrößern ↗

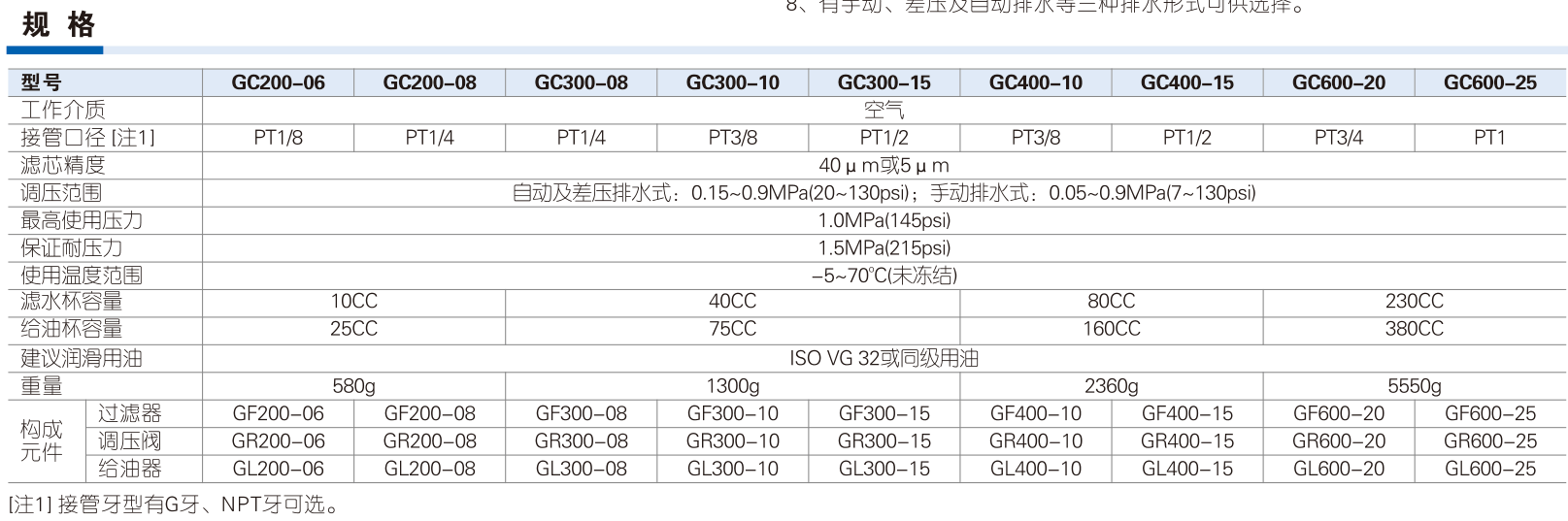

GC nine model-port pairs, pressure ranges, water oil capacities, full weights and matching GF GR GL components

Hilfreich für den Modellabgleich:

Vollständiger Baugruppencode oder Etikett; Menge und Lieferziel
Genaue Baugröße/Anschluss und PT/G/NPT
Separater GF-Filter + GR-Regler + GL-Öler passender Baugröße
Ablass, Standard/L-Regelung und separater Eingangsdruck
Manometerform/Einheit oder N ohne; K Rückstromventil
Wasser-/Ölvolumen und ISO VG32 oder gleichwertiges Öl
Baugruppenmaße, unterer Reglerknopf, Nachfüll- und Wartungsraum

Use the complete GC three-unit drawing and compare the lower regulator knob access
Match GF GR GL body/ports and IN/OUT; compare water oil capacity, refill and service clearance
GC flow curves show0.7MPa inlet; no single rated-flow claim inferred

Technische Katalogdaten

AirTAC-Referenzdaten

Arbeitsmedium	Air / Druckluft
Regelbereich, Differenzdruck- / Automatikablass	0.15–0.9 MPa
Regelbereich, manueller Ablass	0.05–0.9 MPa
Niederdruckoption L	Maximum adjustment 0.4 MPa / Maximaler Regeldruck 0.4 MPa
Maximaler Eingangsdruck	1.0 MPa
Prüfdruck	1.5 MPa
Temperatur	−5–70 °C, non-freezing / frostfrei
Filterfeinheit	40 μm; W: 5 μm
Hauptanschlussbereich	1/8–1; PT, G, NPT
Eingangsdruck der Durchflusskurven	0.7 MPa; model-specific curves / baugrößenspezifische Kurven
Funktion	Filtration, pressure regulation and lubrication / Filtration, Druckregelung und Schmierung
Komponenten	GF filter + GR regulator + GL lubricator + connecting brackets / GF-Filter + GR-Regler + GL-Öler + Verbindungshalterungen
Wasser-/Ölvolumen	GC200: 10/25 cm³; GC300: 40/75 cm³; GC400: 80/160 cm³; GC600: 230/380 cm³
Empfohlenes Öl	ISO VG32 or equivalent grade / gleichwertige Qualität
Gewicht nach Baugröße	GC200: 580 g; GC300: 1300 g; GC400: 2360 g; GC600: 5550 g
Referenzbreite × Höhe	GC200: 147 × 133 mm; GC300: 188 × 188 mm; GC400: 248 × 216 mm; GC600: 309 × 282 mm

Häufige Modellcodes & Konfigurationen:Für die Anfrage verwendbar

GCGC200GC300GC400

Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.

WhatsApp BOM prüfen

Technische Referenz & Leitfaden

Modellcode, Kompatibilität & Spezifikationen

Technische Daten, Einbaumaße und Hinweise zum Bestellcode.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

GC[body]-[port][blank/M/A][blank/L][N or F/C+1/2/3][blank/W][blank/G/T][blank/K]Zehn Felder; keine separate J-Halterungsoption. A nur für GC300/400/600.

GC200-08MC3WGGC300-15ALF1WTKGC400-10NGC600-25F2T

①–②Baugröße und Hauptanschluss	③–④Ablass und Druck	⑤–⑦Manometer, Form und Einheit	⑧–⑩Filter, Gewinde und Rückstrom
GC200: 06 1/8, 08 1/4; GC300: 08 1/4, 10 3/8, 15 1/2; GC400: 10 3/8, 15 1/2; GC600: 20 3/4, 25 1. Veröffentlichte Kombination verwenden.	Leer Differenzdruckablass; M manuell; A automatisch nur für GC300/400/600. Leer Standard; L Niederdruck maximal 0.4 MPa. Kein separates Halterungscodefeld.	Leer mit Manometer; N ohne. F eckiges oder C rundes Manometer; 1 MPa, 2 psi oder 3 bar. Vollständiger Manometercode enthält Form und Einheit. Keine Zuordnung von Einheit und Gewinde im Katalog vorgeschrieben.	Leer 40 μm; W 5 μm. Leer PT; G G-Gewinde; T NPT. Leer ohne Rückstromventil; K mit Rückstromventil. Kein Bechermaterialcode.

Modellcode lesen

Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.

GC200-08MC3WG

Body and main portBaugröße und Hauptanschluss

GC200: 06 1/8, 08 1/4; GC300: 08 1/4, 10 3/8, 15 1/2; GC400: 10 3/8, 15 1/2; GC600: 20 3/4, 25 1. Veröffentlichte Kombination verwenden.

Drain and pressureAblass und Druck

Leer Differenzdruckablass; M manuell; A automatisch nur für GC300/400/600. Leer Standard; L Niederdruck maximal 0.4 MPa. Kein separates Halterungscodefeld.

Gauge, shape and scaleManometer, Form und Einheit

Leer mit Manometer; N ohne. F eckiges oder C rundes Manometer; 1 MPa, 2 psi oder 3 bar. Vollständiger Manometercode enthält Form und Einheit. Keine Zuordnung von Einheit und Gewinde im Katalog vorgeschrieben.

Filter, thread and reverse flowFilter, Gewinde und Rückstrom

Leer 40 μm; W 5 μm. Leer PT; G G-Gewinde; T NPT. Leer ohne Rückstromventil; K mit Rückstromventil. Kein Bechermaterialcode.

Fragen zum Abgleich

Wie unterscheidet sich GC von GFC?

GC besteht aus drei separaten Einheiten: GF-Filter, GR-Druckregler und GL-Öler. GFC hat zwei: kombinierter GFR-Filterregler und GL-Öler. Gesamte Breite/Höhe, Halterung und unteren Reglerknopf der GC-Zeichnungen vergleichen. Ein gleicher Hauptanschluss belegt keine passende Ersatzbaugruppe.

Kann GC200 Automatikablass oder einen J-Halterungscode nutzen?

GC200 führt Differenzdruck- und manuellen Ablass auf. A automatisch gilt nur für GC300/400/600. Das Baugruppen-Bestellschema hat kein separates J-Halterungsfeld. Nicht aufgeführte oder unvollständige Codes unverändert zur Klärung senden.
