Kompakte Kombinationen aus GAFR100-Filterregler und GAL100-Öler mit M5 oder1/8. PC-Ablassbehälter6 cm³, Ölbehälter9 cm³;40/5 μm. Modell für ein Angebot senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
GAFC100M5
M5 · GAFR100 + GAL100 · 120.2 mm Referenzhöhe
GAFC10006
1/8 · GAFR100 + GAL100 · 120.2 mm Referenzhöhe
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

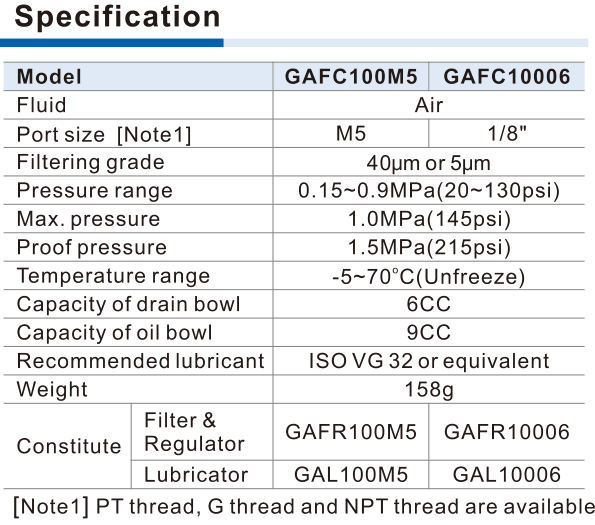

GAFC100 specifications,6cm³ drain bowl,9cm³ oil bowl,158g and constituent models
Hilfreich für den Modellabgleich:
| Funktion | Filtration, pressure regulation and lubrication / Filtration, Druckregelung und Schmierung |
| Arbeitsmedium | Air / Druckluft |
| Standard-Einstellbereich | S: 0.15–0.9 MPa |
| Niederdruck-Einstellbereich | L: 0.15–0.4 MPa |
| Maximaldruck | 1.0 MPa |
| Prüfdruck | 1.5 MPa |
| Temperatur | −5–70 °C, non-freezing / frostfrei |
| Filterfeinheit | Blank40 μm; W5 μm |
| Ablass | Semi-auto + manual / Halbautomatisch + manuell |
| Ablassbehältervolumen | 6 cm³ |
| Behältermaterial | PC only / nur PC |
| Anschlüsse | M5; 06:1/8 |
| Gewicht | 158 g |
| Referenzhöhe / Breite | 120.2 / 68 mm |
| Manometeranschluss ohne Manometer | 1/16 |
| Rückstromventil | Not available / Nicht verfügbar |
| Geltungsbereich der Durchflusskurve | GAFC10006 only / nur GAFC10006 |
| Ölbehältervolumen | 9 cm³ |
| Empfohlenes Öl | ISO VG32 or equivalent / gleichwertig |
| Komponentenmodelle | M5: GAFR100M5 + GAL100M5; 06: GAFR10006 + GAL10006 |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
GAFC100[blank PC][M5/06][blank drain][S/L][blank/N][blank/W][thread][blank only]Kein J-Halterungsfeld; kein RückstromventilGAFC100M5SGAFC100M5LWGGAFC10006SNTGAFC10006LWT| ①–⑤Kombination, Behälter, Anschluss, Ablass und Druck | ⑥–⑧Manometer, Filter und Gewinde | ⑨Rückstromventil |
|---|---|---|
| GAFC100 kombiniert GAFR100-Filterregler und GAL100-Öler. Leer PC; M5 M5 oder06 1/8. Leer halbautomatischer plus manueller Ablass. S0.15–0.9MPa, L0.15–0.4MPa. | Leer rundes Manometer, N ohne; leer40μm oder W5μm. Leer PT (MPa/psi), G (bar/MPa), T NPT (psi/bar). M5-Gewindefeld betrifft Anschlussgewinde und Einheiten. Kein Halterungs-/J-Bestellfeld für diese Kombination. | Nur leer: Rückstromventil nicht verfügbar. K nicht aufgeführt. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
GAFC100M5SCombination, bowl, port, drain and pressureKombination, Behälter, Anschluss, Ablass und Druck
GAFC100 kombiniert GAFR100-Filterregler und GAL100-Öler. Leer PC; M5 M5 oder06 1/8. Leer halbautomatischer plus manueller Ablass. S0.15–0.9MPa, L0.15–0.4MPa.
Gauge, filter and threadManometer, Filter und Gewinde
Leer rundes Manometer, N ohne; leer40μm oder W5μm. Leer PT (MPa/psi), G (bar/MPa), T NPT (psi/bar). M5-Gewindefeld betrifft Anschlussgewinde und Einheiten. Kein Halterungs-/J-Bestellfeld für diese Kombination.
Reverse-flow valveRückstromventil
Nur leer: Rückstromventil nicht verfügbar. K nicht aufgeführt.
GAFC100 ist eine FR.L.-Kombination aus GAFR100-Filterregler und GAL100-Öler. M5 oder1/8. PC-Ablassbehälter6 cm³, Ölbehälter9 cm³, Kataloggewicht158 g; Referenzhöhe120.2 mm und Gesamtbreite68 mm. S0.15–0.9 MPa, L0.15–0.4 MPa. Leer halbautomatischer plus manueller Ablass; rundes Manometer leer oder N ohne;40 μm leer oder W5 μm. Neunfelder-Tabelle ohne Halterungs-/J-Feld und ohne Rückstromoption. M5-Gewinde-/Einheitenhinweis gilt. ISO VG32 oder gleichwertiges Öl. Durchflusskurve nur GAFC10006. Anschlüsse, IN/OUT, Nachfüll- und Ablasszugang vergleichen.
GAFC100M5 nutzt GAFR100M5 und GAL100M5; GAFC10006 nutzt GAFR10006 und GAL10006. Ablassbehälter6 cm³ und Ölbehälter9 cm³ sind separate Volumina. ISO VG32 oder gleichwertiges Öl. Komponentencodes ersetzen nicht den Kombinationscode.
Die GAFC100-Neunfelder-Tabelle hat kein Halterungs-/J-Feld; Rückstromventil ausdrücklich nicht verfügbar. J und K sind keine aufgeführten Kombinationsoptionen. Code oder Einbaufoto zur Klärung senden; Komponentensuffixe sind für diese Kombination nicht gelistet.
GAFC100
GAFC100 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
