Kompakte Filterregler mit M5- oder 1/8-Anschluss,6-cm³-PC-Behälter und40/5 μm. S regelt0.15–0.9 MPa, L0.15–0.4 MPa. Modell für ein Angebot senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
GAFR100M5
M5 · 6 cm³ PC · 120.2 mm Referenzhöhe
GAFR10006
1/8 · 6 cm³ PC · 120.2 mm Referenzhöhe
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

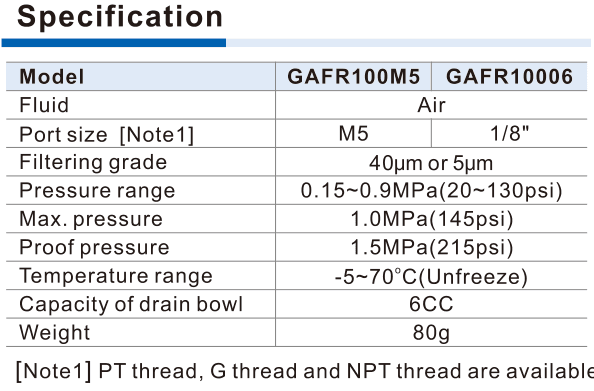

GAFR100M5 and GAFR10006 specifications,6cm³ bowl and80g weight
Hilfreich für den Modellabgleich:
| Funktion | Filtration and pressure regulation / Filtration und Druckregelung |
| Arbeitsmedium | Air / Druckluft |
| Standard-Einstellbereich | S: 0.15–0.9 MPa |
| Niederdruck-Einstellbereich | L: 0.15–0.4 MPa |
| Maximaldruck | 1.0 MPa |
| Prüfdruck | 1.5 MPa |
| Temperatur | −5–70 °C, non-freezing / frostfrei |
| Filterfeinheit | Blank40 μm; W5 μm |
| Ablass | Semi-auto + manual / Halbautomatisch + manuell |
| Ablassbehältervolumen | 6 cm³ |
| Behältermaterial | PC only / nur PC |
| Anschlüsse | M5; 06:1/8 |
| Gewicht | 80 g |
| Referenzhöhe / Breite | 120.2 / 33.2 mm |
| Manometeranschluss ohne Manometer | 1/16 |
| Rückstromventil | Not available / Nicht verfügbar |
| Geltungsbereich der Durchflusskurve | GAFR10006 only / nur GAFR10006 |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
GAFR100[blank PC][M5/06][blank drain][S/L][blank/J][blank/N][blank/W][thread][blank only]M5-Gewinde-/Einheitenhinweis; kein RückstromventilGAFR100M5SGAFR100M5LJWGGAFR10006SJNTGAFR10006LJWT| ①–⑤Modell, Behälter, Anschluss, Ablass und Druck | ⑥–⑨Halterung, Manometer, Filter und Gewinde | ⑩Rückstromventil |
|---|---|---|
| GAFR100: leer PC-Behälter; M5 M5 oder 06 1/8. Leer halbautomatischer plus manueller Ablass. S Standard0.15–0.9MPa; L Niederdruck0.15–0.4MPa. | Leer mit Halterung, J ohne. Leer rundes Manometer, N ohne. Leer40μm, W5μm. Gewinde leer PT (MPa/psi), G (bar/MPa), T NPT (psi/bar). Bei M5 betrifft Gewindefeld Anschlussgewinde und Manometereinheiten; M5-Hauptanschlussgröße bleibt. | Nur leer: Rückstromventil nicht verfügbar. K und separate M/A-Ablasssuffixe nicht aufgeführt. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
GAFR100M5SModel, bowl, port, drain and pressureModell, Behälter, Anschluss, Ablass und Druck
GAFR100: leer PC-Behälter; M5 M5 oder 06 1/8. Leer halbautomatischer plus manueller Ablass. S Standard0.15–0.9MPa; L Niederdruck0.15–0.4MPa.
Bracket, gauge, filter and threadHalterung, Manometer, Filter und Gewinde
Leer mit Halterung, J ohne. Leer rundes Manometer, N ohne. Leer40μm, W5μm. Gewinde leer PT (MPa/psi), G (bar/MPa), T NPT (psi/bar). Bei M5 betrifft Gewindefeld Anschlussgewinde und Manometereinheiten; M5-Hauptanschlussgröße bleibt.
Reverse-flow valveRückstromventil
Nur leer: Rückstromventil nicht verfügbar. K und separate M/A-Ablasssuffixe nicht aufgeführt.
GAFR100 kombiniert Druckluftfiltration und Druckregelung ohne Schmierung. M5 und1/8 mit6-cm³-PC-Behälter,80 g Kataloggewicht und120.2 mm Referenzhöhe. S0.15–0.9 MPa; L0.15–0.4 MPa. Das GAR100-Standardminimum von 0.05 MPa gilt nicht für GAFR100. Ablass leer halbautomatisch plus manuell. Leer Halterung und rundes Manometer; J ohne Halterung, N ohne Manometer; leer40 μm oder W5 μm. M5-Gewinde-/Einheitenhinweis gilt. Kein Rückstromventil. 1/16-Manometeranschluss, Ablasszugang, IN/OUT und Zeichnung vergleichen. Durchflusskurve nur GAFR10006; GAF100, GAR100 und GAFC100 separat.
GAFR100 S regelt0.15–0.9 MPa, L0.15–0.4 MPa. Das GAR100-Standardminimum von 0.05 MPa gilt nicht für GAFR100. Maximaldruck1.0 MPa ist separat.
Die Tabelle führt nur leer halbautomatischen plus manuellen Ablass auf; Rückstromventil ausdrücklich nicht verfügbar. Separate M/A-Ablasssuffixe und K nicht aufgeführt. Code oder Foto zur Klärung senden.
GAFR100
GAFR100 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
