Startseite/Produktserien/AirTAC-Beschaffung/GA-Serie Luftaufbereitung/GT
AirTAC-Beschaffungsreferenz•GA-Serie Luftaufbereitung
SERIEGT

AirTAC GT Druckluftaufbereitung mit kurzen PC-Behältern

GT GTC GTFC GTFR GTF GTL short PC bowl family photograph
Produktbild der Serie
Angebot anfordernWhatsAppFoto zur Modellidentifikation senden

Fünf Funktionen mit kurzen PC-Behältern für begrenzten Einbauraum. GTC, GTFC, GTFR, GTF und...

Offizielle Referenz

Nach Herstellerunterlagen

Modellhilfe

Für die Modellprüfung

Teilelisten

Code, Foto oder BOM

Verfügbarkeit / Lieferzeit

Nach Modell und Menge

Beschaffungsweg & Anfragehinweise

Fünf Funktionen mit kurzen PC-Behältern für begrenzten Einbauraum. GTC, GTFC, GTFR, GTF und GTL200 mit 1/8 oder 1/4; kein automatischer Ablass. Code oder Foto für ein Angebot senden.

Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.

Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative

GT-Ausführung auswählen

Ausführung wählen; Modell oder Foto bei Unsicherheit senden.

GTC200-06

Filter, Regler und Öler · 1/8 · 138 mm Höhe / 163.5 mm Breite Referenz

GTC200-08

Filter, Regler und Öler · 1/4 · 138 mm Höhe / 163.5 mm Breite Referenz

GTFC200-06

Filterregler und Öler · 1/8 · 171 mm Höhe / 108 mm Breite Referenz

GTFC200-08

Filterregler und Öler · 1/4 · 171 mm Höhe / 108 mm Breite Referenz

GTFR200-06

Filterregler · 1/8 · 171 mm Höhe / 55 mm Breite Referenz

GTFR200-08

Filterregler · 1/4 · 171 mm Höhe / 55 mm Breite Referenz

GTF200-06

Filter · 1/8 · 115 mm Höhe / 52.5 mm Breite Referenz

GTF200-08

Filter · 1/4 · 115 mm Höhe / 52.5 mm Breite Referenz

GTL200-06

Öler · 1/8 · 124 mm Höhe / 52.5 mm Breite Referenz

GTL200-08

Öler · 1/4 · 124 mm Höhe / 52.5 mm Breite Referenz

Angebot anfordernFoto zur Modellidentifikation senden →

Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

GT Modellangaben

Zeichnungen & Einbaumaße

Zeichnung, Maße & technische Kenndaten

Einbaumaße vergleichen
Vollbild

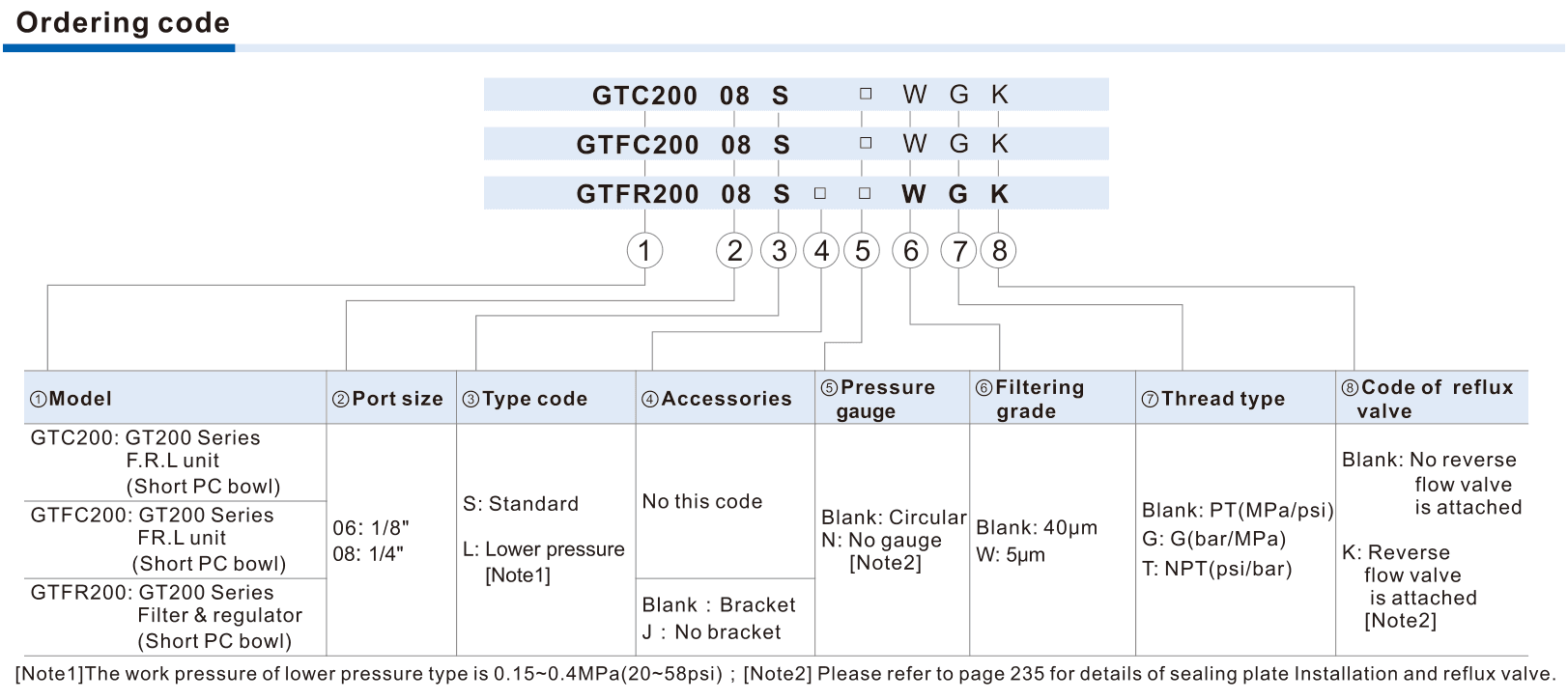

GTC GTFC GTFR function-specific ordering tableKlicken zum Vergrößern ↗

GTC GTFC GTFR function-specific ordering table

Hilfreich für den Modellabgleich:

  • Code oder Foto; Menge und Lieferziel
  • Funktion GTC/GTFC/GTFR/GTF/GTL wählen
  • 200;06/08 und PT/G/NPT
  • Kurzer PC-Behälter; halbautomatisch/manuell; kein Automatikablass
  • Funktionsabhängige Druck-/Manometer-/Filter-/Halterungs-/K-Felder
  • Eigene Zeichnung,Wartungsraum und Baugruppenkomponenten
  • Select own GTC/GTFC/GTFR/GTF/GTL drawing before comparing dimensions
  • Match main06/08 ports,1/8 gauge port where applicable and M5 drain reference
  • Short PC bowl; no automatic drain; capacity and weight require confirmation

Technische Katalogdaten

AirTAC-Referenzdaten
Baugrößen200 only / nur200
Anschlüsse06:1/8;08:1/4;PT/G/NPT
BehältertypShort PC / Kurzer PC-Behälter
AblassSemi-auto + manual; no automatic / Halbautomatisch + manuell; kein automatischer
NiederdrucktypL:0.15–0.4 MPa;GTC/GTFC/GTFR
StandardtypS; numerical range not transcribed from this source / Zahlenbereich nicht aus dieser Quelle übertragen
FilterfeinheitBlank40μm;W5μm;GTC/GTFC/GTFR/GTF
ReferenzhöhenGTC:138 mm;GTFC/GTFR:171 mm;GTF:115 mm;GTL:124 mm
Manometeranschluss ohne Manometer1/8;GTC/GTFC/GTFR
Häufige Modellcodes & Konfigurationen:Für die Anfrage verwendbar
GTGTC200-06GTC200-08GTFC200-06

Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.

WhatsAppBOM prüfen
Technische Referenz & Leitfaden

Modellcode, Kompatibilität & Spezifikationen

Technische Daten, Einbaumaße und Hinweise zum Bestellcode.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

GTC/GTFC200[06/08][S/L][N][W][G/T][K]; GTFR adds[J]; GTF[J][W][G/T]; GTL[J][G/T]Felder hängen von gewählter Funktion ab
GTC200-08SWGGTFC200-06LNTKGTFR200-08LJNWGKGTF200-06JWTGTL200-08JG
①–②Funktion und Anschluss③–⑥Funktionsabhängige Optionen⑦–⑧Gewinde und Rückstrom
GTC/GTFC/GTFR/GTF/GTL200;06 1/8 oder08 1/4. Kurzer PC-Behälter, kein Material-/Automatikablassfeld.GTC/GTFC/GTFR:S Standard oder L0.15–0.4MPa, leer rundes Manometer oder N ohne, leer40μm/W5μm. J nur GTFR/GTF/GTL. GTF mit W; GTL ohne Druck-/Manometer-/Filterfelder.Leer PT;G G-Gewinde;T NPT. Manometereinheiten der regelnden Typen MPa/psi,bar/MPa,psi/bar; K nur GTC/GTFC/GTFR.

Modellcode lesen

Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.

GTFR200-08LJNWGK

Function and portFunktion und Anschluss

GTC/GTFC/GTFR/GTF/GTL200;06 1/8 oder08 1/4. Kurzer PC-Behälter, kein Material-/Automatikablassfeld.

Function-specific optionsFunktionsabhängige Optionen

GTC/GTFC/GTFR:S Standard oder L0.15–0.4MPa, leer rundes Manometer oder N ohne, leer40μm/W5μm. J nur GTFR/GTF/GTL. GTF mit W; GTL ohne Druck-/Manometer-/Filterfelder.

Thread and reverse flowGewinde und Rückstrom

Leer PT;G G-Gewinde;T NPT. Manometereinheiten der regelnden Typen MPa/psi,bar/MPa,psi/bar; K nur GTC/GTFC/GTFR.

Über GT

GT ist die Ausführung mit kurzem PC-Behälter der GA200-Reihe. Zuerst Funktion wählen: GTC mit separatem Filter, Regler und Öler; GTFC mit Filterregler und Öler; GTFR Filterregler; GTF Filter; GTL Öler. Alle fünf führen Baugröße200 mit06=1/8 oder08=1/4. Ablass halbautomatisch plus manuell, kein automatischer Ablass. Regelnde Typen S Standard oder L0.15–0.4MPa, rundes Manometer oder N ohne sowie K Rückstrom. GTC/GTFC ohne Halterungsfeld; GTFR/GTF/GTL leer Halterung oder J ohne. W5μm statt leer40μm; GTL ohne Filterfeld. PT/G/NPT und Manometereinheiten nach Funktionstabelle. Eigene Maßzeichnung vergleichen; keine Behältervolumina, Gewichte oder Standarddruckwerte von GA200 übertragen.

Fragen zum Abgleich

Nutzen alle GT-Funktionen dieselben Suffixe?

Nein. GTC/GTFC ohne J; GTFR/GTF/GTL mit J ohne Halterung. GTF mit Filterfeld, ohne Druck/Manometer/Rückstrom; GTL nur Halterung und Gewinde. Regelnde Funktionen führen S/L,N,W,K. Funktionstabelle prüfen.

Ist automatischer Ablass oder Metallbehälter möglich?

Dieser Kurz-PC-Katalog führt keinen automatischen Ablass oder Behältermaterialcode. Ablass halbautomatisch plus manuell. Nicht gelisteten Code oder Einbaufoto senden. Volumina und Gewichte nicht von GA200 übernehmen.

GT

Diese Serie zum Projektangebot hinzufügen

GT zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage startenWhatsAppTeileliste oder BOM senden
Prüfanforderungen vor dem Angebot bestätigen•Versandart angeben•Liefertermin im Angebot bestätigen•Seefracht & Bahnfracht
