Startseite/Produktserien/AirTAC-Beschaffung/GA-Serie Luftaufbereitung/GV
AirTAC-Beschaffungsreferenz•GA-Serie Luftaufbereitung
SERIEGV

AirTAC GV Elektrische Sanftanlauf- und Entlüftungsventile

GV solenoid soft-start valve photograph
Produktbild der Serie
Angebot anfordernWhatsAppFoto zur Modellidentifikation senden

Elektrisch gesteuerter langsamer Druckaufbau und Entlüftung für Pneumatiksysteme. Sieben...

Offizielle Referenz

Nach Herstellerunterlagen

Modellhilfe

Für die Modellprüfung

Teilelisten

Code, Foto oder BOM

Verfügbarkeit / Lieferzeit

Nach Modell und Menge

Beschaffungsweg & Anfragehinweise

Elektrisch gesteuerter langsamer Druckaufbau und Entlüftung für Pneumatiksysteme. Sieben Hauptanschlusskombinationen, separate Entlüftung, Manometer und Spulenwahl. Vollständigen Code für ein Angebot senden.

Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.

Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative

GV-Ausführung auswählen

Ausführung wählen; Modell oder Foto bei Unsicherheit senden.

GV200-06

1/8 Hauptanschluss · 123.5 mm Referenzhöhe

GV200-08

1/4 Hauptanschluss · 123.5 mm Referenzhöhe

GV300-08

1/4 Hauptanschluss · 131 mm Referenzhöhe

GV300-10

3/8 Hauptanschluss · 131 mm Referenzhöhe

GV300-15

1/2 Hauptanschluss · 131 mm Referenzhöhe

GV400-10

3/8 Hauptanschluss · 142.5 mm Referenzhöhe

GV400-15

1/2 Hauptanschluss · 142.5 mm Referenzhöhe

Angebot anfordernFoto zur Modellidentifikation senden →

Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

GV Modellangvben

Zeichnungen & Einbaumaße

Zeichnung, Maße & technische Kenndaten

Einbaumaße vergleichen
Vollbild

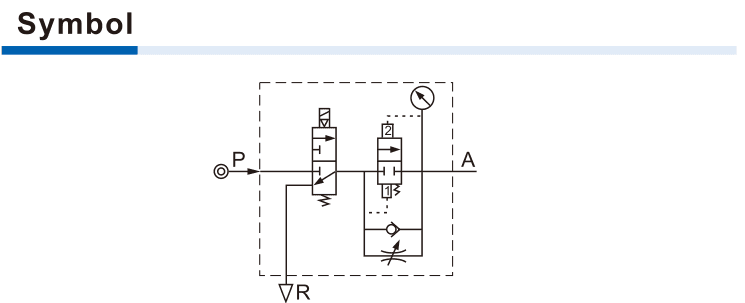

GV soft-start and exhaust pneumatic symbolKlicken zum Vergrößern ↗

GV soft-start and exhaust pneumatic symbol

Hilfreich für den Modellabgleich:

  • Vollständiger Code,Etikett oder Foto;Menge und Lieferziel
  • Haupt-/Entlüftungsanschluss;PT/G/NPT
  • Halterung/J und Verbindungshalterung
  • F/C und1/2/3 oder N ohne
  • Spannung und Klemme/I
  • Langsame Drosseljustierung,Montage und Restdruckpfad
  • Match main and exhaust separately
  • Compare voltage,gauge,entry,bracket and installation row
  • Adjust start speed slowly; no fixed timing or rated flow inferred

Technische Katalogdaten

AirTAC-Referenzdaten
FunktionSolenoid soft-start and exhaust / Elektrischer Sanftanlauf und Entlüftung
MediumAir / Druckluft
Betriebsdruck0.25–1.0 MPa
Prüfdruck1.5 MPa
Temperatur−20–70°C
EntlüftungsanschlüsseGV200:1/4;GV300:3/8;GV400:1/2
Spannungstoleranz−15% to +10%
IsolierungClass B
LeistungAC:3.5VA;DC:2.5W
ReferenzhöhenGV200:123.5 mm;GV300:131 mm;GV400:142.5 mm
Häufige Modellcodes & Konfigurationen:Für die Anfrage verwendbar
GVGV200-06GV200-08GV300-08

Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.

WhatsAppBOM prüfen
Technische Referenz & Leitfaden

Modellcode, Kompatibilität & Spezifikationen

Technische Daten, Einbaumaße und Hinweise zum Bestellcode.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

GV[200/300/400][port][blank/J][N or F/C+1/2/3][A/B/C/E/F][blank/I][blank/G/T]Neun Katalogfelder; Spannung und Manometerwahl erforderlich
GV300-10JF1AIGGV200-08NBGV400-15C3FT
①–③Baugröße, Anschluss und Halterung④–⑥Manometer und Einheit⑦–⑨Elektro und Gewinde
200:06/08;300:08/10/15;400:10/15. Leer Halterung;J ohne (Standardkonfiguration).Leer mit Manometer:F quadratisch/C rund;1 MPa,2 psi,3 bar. N ohne:Form/Einheit weglassen; widersprüchliche Felder klären.A AC220V,B DC24V,C AC110V,E AC24V,F DC12V;AC50/60Hz. Leer Klemme,I Kabel. Leer PT,G,T=NPT. Keine Standardspannung erschlossen.

Modellcode lesen

Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.

GV300-10JF1AIG

Body, port and bracketBaugröße, Anschluss und Halterung

200:06/08;300:08/10/15;400:10/15. Leer Halterung;J ohne (Standardkonfiguration).

Gauge and scaleManometer und Einheit

Leer mit Manometer:F quadratisch/C rund;1 MPa,2 psi,3 bar. N ohne:Form/Einheit weglassen; widersprüchliche Felder klären.

Electrical and threadElektro und Gewinde

A AC220V,B DC24V,C AC110V,E AC24V,F DC12V;AC50/60Hz. Leer Klemme,I Kabel. Leer PT,G,T=NPT. Keine Standardspannung erschlossen.

Über GV

GV baut nach Einschalten der Magnetspule langsam Systemdruck auf. Zunächst strömt Luft durch eine Drossel; bei etwa halbem Eingangsdruck am Ausgang öffnet das Ventil vollständig. Ausschalten sperrt P und entlüftet über R. Drosselschraube langsam auf Anlaufgeschwindigkeit einstellen. Sieben Hauptanschlusskombinationen GV200/300/400; Entlüftungsanschlüsse separat. Betriebsdruck0.25–1.0MPa,Prüfdruck1.5MPa,−20–70°C. Code: Halterung/J ohne;F quadratisch/C rund mit1 MPa/2 psi/3 bar oder N ohne;Spannung A/B/C/E/F;Klemme oder I Kabel;PT/G/NPT. Fehlende Elektrofelder sind kein vollständiges Modell. Anlagenkontext für Montage und Isolation prüfen. GV-Vakuummanometer sind eine andere Familie.

Fragen zum Abgleich

Reichen Baugröße und Anschluss für GV?

Das vollständige Modell benötigt Spannung und Manometerentscheidung. Mit Manometer F/C und1/2/3;N ohne. A/B/C/E/F,Klemme/I und Gewinde zur Anlage prüfen. Unvollständigen Code zur Klärung senden.

Ist GV gleich GZ oder einem Vakuummanometer?

GV hier ist ein elektrisches Sanftanlauf-/Entlüftungsventil. GZ ist manuell;GV-Vakuummanometer sind eine separate Familie. Haupt- und Entlüftungsanschlüsse getrennt prüfen.

GV

Diese Serie zum Projektangebot hinzufügen

GV zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage startenWhatsAppTeileliste oder BOM senden
Prüfanforderungen vor dem Angebot bestätigen•Versandart angeben•Liefertermin im Angebot bestätigen•Seefracht & Bahnfracht
