LRW Miniaturführung: Schienenbreite, Schlitten, Anzahl, Schienenlänge, Vorspannung, Genauigkeit und Montage bestätigen. Code oder Zeichnung mit Menge und Lieferziel senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
LRW-Modell abgleichen

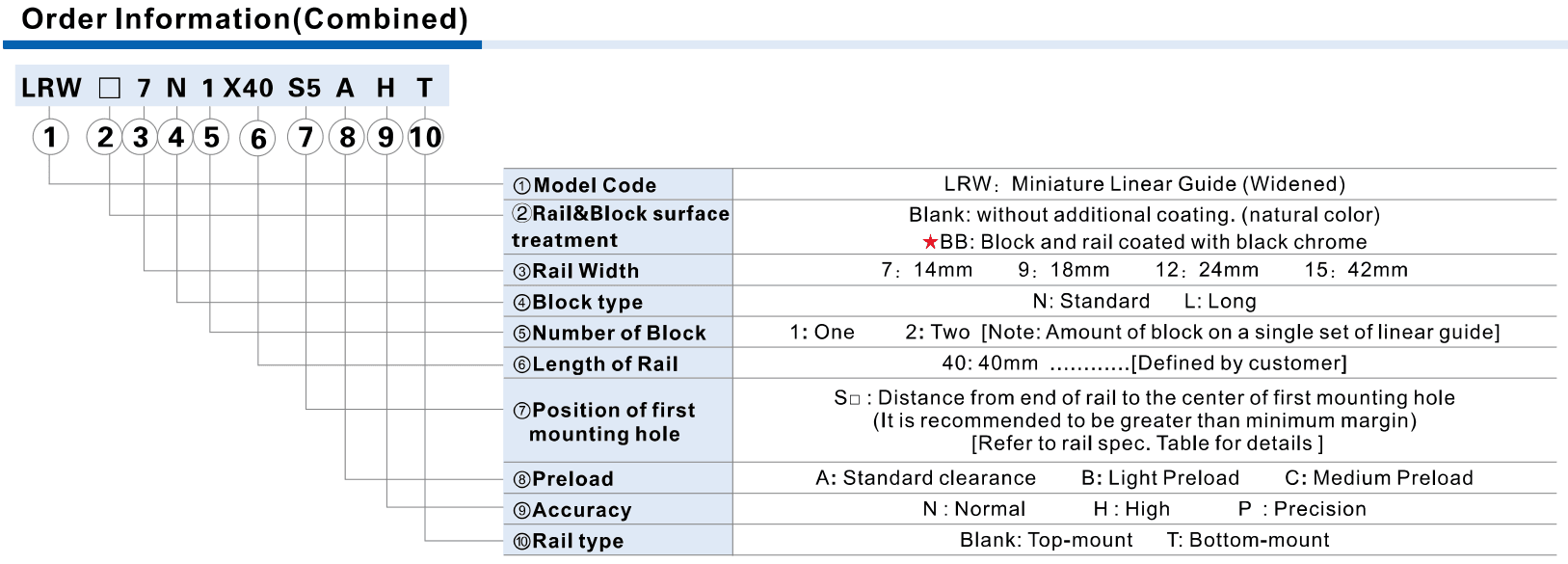

AirTAC LRW official combined ordering
Hilfreich für den Modellabgleich:
| Family / actual width | LRW independent widened miniature recirculating guide. Code7/9/12/15 means actual rail width14/18/24/42 mm, not7/9/12/15 mm. N standard/L long block. No LRMW model is published in these official sources. |
| Combined ordering | LRW [BB] [7/9/12/15] [N/L] [1/2] X[length] S[first margin] [A/B/C preload] [N/H/P accuracy] [optionalT bottom mount]. Blank natural finish;BB black chrome. N accuracy Normal is distinct from N standard-block code. |
| Rail pitch / maximum | Code7/9 pitch30 mm,12/15 pitch40 mm;max individual length2020 mm all. Margins min/max7/9:4–26;12/15:5–35 mm;standard S/E20/20/30/30 mm. L=(n−1)P+S+E. Prose recommends end distances larger than half pitch; explicit table permits smaller custom margins. Drawing verification remains required. Layouts with fewer than two mounting holes or limited block space require drawing review; they are not ruled out by the catalogue. |
| Joined rails / pairing | Standard joined code has first length, internalT joint mark, second length, preload, accuracy and optional bottom-mountT. Match A001/B001 serials and arrows. Source says joint count no more than2;extra needs customization, not automatic arbitrary multi-rail availability. |
| Separate group pairing | Rail groupD;7/9 blockB→medium,C→light,D→clearance;12/15 blockA→medium,B→light,D→clearance. Separate block/rail precision choices useN/H, not combinedP. Group pairing changes preload; do not promise random component interchangeability. |
| Load units / ratings | Dynamic C100B/staticC0 arekN;staticMR/MP/MY areN·m. 7N1.07/1.96;7L1.47/2.98;9N2.03/3.91;9L2.69/5.60;12N3.13/5.31;12L4.08/7.83;15N5.26/8.76;15L6.99/12.71 kN. They are ratings, not payloadkg or two-block totals. |
| Accuracy / preload | CombinedN Normal/N Normal/H High/P Precision. Height tolerance±0.04/±0.02/±0.01 mm;height variation0.03/0.015/0.007;width tolerance±0.04/±0.025/±0.015;width variation0.03/0.02/0.01. Raceway parallelism table isμm by rail-length band. A clearance/B light/C medium radial interference isμm, not accuracy. |
| Installation / torque | Mounting datum ground/fine-milled,block markings on same side. Size7/9 M3 torque iron/cast/aluminium196/127/98 N·cm;size12/15 M4 412/274/206 N·cm, notN·m. Check reference-edge heights/chamfers against own LRW drawing. |
| Lubrication / handling | Factory Shell Alvania greaseS2;same or equivalent recommended. Replenishment each100km or3–6months adjusted by actual use. Anti-rust oil is not service grease;do not mix grease. Remove block with plastic transfer rail;ball retainers do not guarantee safe rapid/oblique removal. |
| Temperature / load selection | Environment should not exceed80°C;source maximum100°C is not continuous100°C approval. Apply actual speed,impact,vibration,load,moments and safety factors. Dynamic rating reference life100km is not promised operating life. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
LRW [BB] [width] [N/L] [1/2] X[length] S[edge] [A/B/C] [N/H/P] [T]Kombinierte Führung; Einzelteile und Stöße separat bestätigenLRW7N1X70S20AHTLRWBB9L1X100S20BPLRW15N1X140S30AN| 1Model / finish | 2Width / block / count | 3Rail layout | 4Preload / accuracy | 5Rail mount |
|---|---|---|---|---|
| LRW blank natural or BB black chrome. | Code7/9/12/15→actual width14/18/24/42;N standard/L long;1/2 blocks. | X[length]S[first margin];check pitch, last margin and maximum individual length. | A clearance/B light/C medium;N Normal/H High/P Precision. | Blank top mount orT bottom mount;joined rails and separate components need technical confirmation. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
LRW7N1X70S20AHT1Model / finish
LRW blank natural or BB black chrome.
2Width / block / count
Code7/9/12/15→actual width14/18/24/42;N standard/L long;1/2 blocks.
3Rail layout
X[length]S[first margin];check pitch, last margin and maximum individual length.
4Preload / accuracy
A clearance/B light/C medium;N Normal/H High/P Precision.
5Rail mount
Blank top mount orT bottom mount;joined rails and separate components need technical confirmation.
Miniaturführung mit Standard- oder Langschlitten; vollständigen Code und Zeichnung senden.
L ist Langschlitten innerhalb LRW; LRM ist separat schmal. Einzelteilpaarung beeinflusst Vorspannung.
LRW
LRW zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
