Am Foto erkennen
- Vollständiger 4F-Code oder klares Einbaufoto
- Standard-, L-Verriegelungs-, F-geschlossene oder LF-geschlossene Verriegelungspedalform
- PT1/4-Hauptanschluss
- PT-, G- oder NPT-Gewinde
- Einbaumaße und Pedalfreiraum
AirTAC 4F Fußventile
4F ist eine Fünfwege-Zweipositions-Fußventilfamilie. Vor der Anfrage Standard- oder Verriegelungspedalform, Anschluss, Gewinde und Einbaumaße bestätigen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
4FManuelle, mechanische und Sonderventile

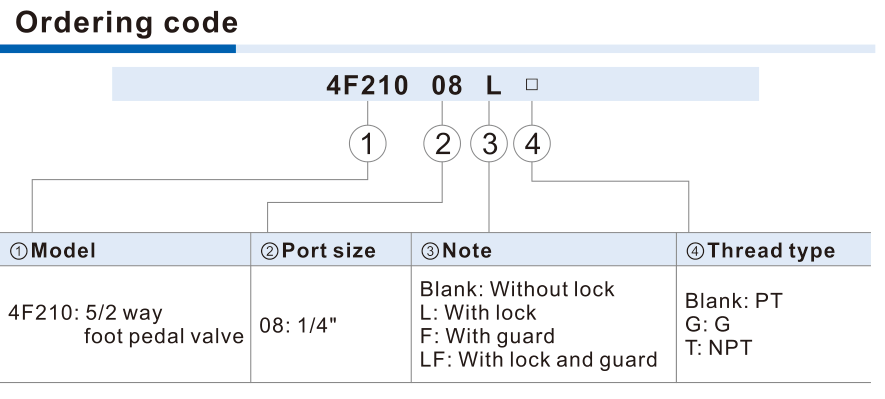

Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
4F 210 08 [L] [F] [PT/G/NPT]Veröffentlichte 4F-Codefolge4F210-084F210-08L4F210-08F4F210-08LF| ①Ventilfamilie | ②Anschluss | ③Pedalform | ④Gewinde |
|---|---|---|---|
| 4F Fünfwege-Zweipositions-Fußventil. | 08: PT1/4. | Leer Standard; L Verriegelung; F geschlossen; LF geschlossene Verriegelung. | Leer PT; G G-Gewinde; T NPT. |
Über 4F
4F ist ein Fünfwege-Zweipositions-Fußventil. Das Suffix L kennzeichnet die Verriegelungspedalform und F die geschlossene Pedalform; beide Formbuchstaben mit Anschluss und Einbaumaßen abgleichen.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Zeichnungsreferenz
- Confirm 4F210 five-port two-position foot valve
- Match standard/L/F/LF pedal form, PT/G/NPT thread and installed footprint
Wichtige Angaben fuer den Abgleich
Modellmuster
- 4F210-08
- 4F210-08L
- 4F210-08F
- 4F210-08LF
Referenzangaben
- Produkttyp: Five-port two-position foot valve
- Veröffentlichter Anschluss: PT1/4
- Veröffentlichter Betriebs- / Prüfdruck: 0–1.0 MPa / 1.5 MPa
- Referenzseite: PDF page 2
Fragen zum Abgleich
Was ändern die Suffixe 4F L und F?
L kennzeichnet die Verriegelungspedalform und F die geschlossene Pedalform. Vollständigen Suffix und Einbauraum prüfen, nicht nur den Hauptanschluss.
4F
Diese Serie zum Projektangebot hinzufügen
4F zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
