Manuell direkt betätigte5/2-Ventile in100/200/300 mit größenabhängigen Hauptanschlüssen1/8–3/8. Modell,Einbaufoto,Menge und Lieferziel anfragen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
4L110
Größe100 ·1/8
4L210
Größe200 ·1/8 or1/4
4L310
Größe300 ·1/4 or3/8
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

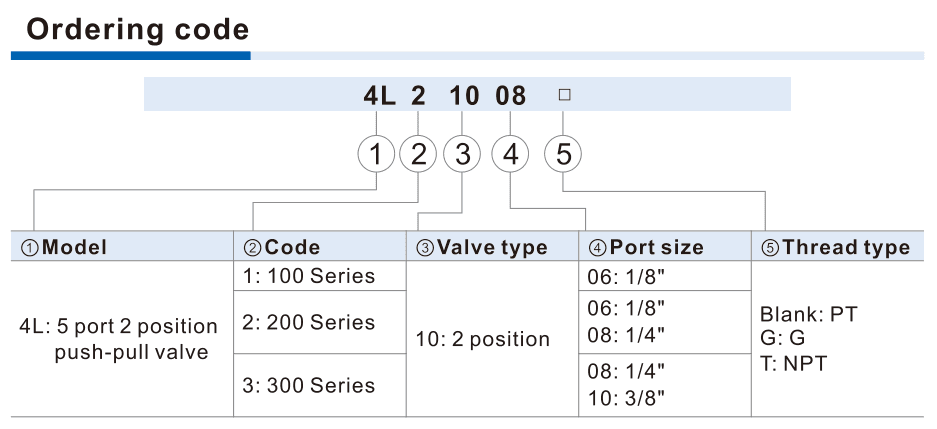

4L-Modellcode abgleichen
4L size port and thread ordering code
Hilfreich für den Modellabgleich:
| Funktion | Manual control,direct acting,5port2position(push-pull). |
| Hauptanschlüsse / Abluft | 100:main/exhaust1/8;200:main1/8 or1/4,exhaust1/8;300:main1/4 or3/8,exhaust1/4. DrawingP=main,Q=exhaust. |
| Gewinde | Blank PT,G G,T NPT. |
| Durchflussfläche / Cv | 4L110-06:10.2mm²/Cv0.6;4L210-08:17.0/Cv1.0;4L310-10:28.0/Cv1.65. Flow values for 200-06 and 300-08 require separate confirmation. |
| Betriebs-/Prüfdruck | 0–1.0MPa(0–145psi);proof1.5MPa(215psi). |
| Temperatur / Gehäuse | −20 to+70°C;aluminum alloy. |
| Medium / Schmierung | Air filtered by40μm element;lubrication not required. Once lubricated continue same medium;ISO VG32 or equivalent. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
4L[1/2/3]10-[size-specific port]-[blank/G/T]Push-Pull-Ventil mit zwei Positionen4L110-064L210-08-G4L310-10-T| ①Größe / Funktion | ②Anschluss dann Gewinde |
|---|---|
| 1=100,2=200,3=300;10=zwei Positionen. 5/2 manuell direkt betätigt. | 100:06;200:06/08;300:08/10. Leer PT,G G,T NPT. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
4L210-08-G4L+1/2/3Familie / Größe
100/200/300manuell Push-Pull.
10Ventiltyp
Zwei Positionen,5/2.
06/08/10Hauptanschluss
06=1/8,08=1/4,10=3/8;größenabhängig.
blank/G/TGewinde
Leer PT,G G,T NPT.
4L ist eine manuell direkt betätigte Push-Pull5/2-Familie mit100/200/300. Code10 bedeutet zwei Positionen;kein20/30C/E/P im Blatt. Größe,Hauptanschluss,Abluft,Gewinde und Griff-Einbauraum prüfen.
Dieser Katalog nennt nur10 für zwei Positionen und5/2. Abweichendes Etikett und Schaltungsbedarf senden;30C/E/P nicht aus anderen Ventilen ableiten.
100 beide1/8;200 Haupt1/8 oder1/4,Abluft1/8;300 Haupt1/4 oder3/8,Abluft1/4. P/Q in Zeichnung prüfen.
Modell,Gewinde,Griff-Einbaufoto,Freiraum und Anschlüsse senden. Zeichnung nennt modellspezifische Montagegewinde und Längen;keine automatische Federrückstellung oder Basiskompatibilität voraussetzen.
4L
4L zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
