Einstellbare Durchflussregelung mit freiem Rückfluss. Vier Größen-/Anschlusskombinationen1/8...
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
Einstellbare Durchflussregelung mit freiem Rückfluss. Vier Größen-/Anschlusskombinationen1/8 bis1/2. Modell,Durchfluss,Richtung,Menge und Lieferziel anfragen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
ASC100-06
1/8 ·200/400L/min control/free
ASC200-08
1/4 ·450/800L/min control/free
ASC300-10
3/8 ·1250/1500L/min control/free
ASC300-15
1/2 ·1650/2500L/min control/free
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
ASC-Modellcode abgleichen
ASC size port and thread ordering code
Hilfreich für den Modellabgleich:
| Funktion / Richtung | Adjustable flow control and shutoff in throttled channel;reverse free-flow check bypass. Confirm P/A orientation from symbol and installed circuit. |
| Größe / Anschluss | ASC100-06:1/8;ASC200-08:1/4;ASC300-10:3/8;ASC300-15:1/2. No other size/port pairs published. |
| Gewinde | Blank PT,G G,T NPT. |
| Regel-/Freifluss | L/min by model:100-06 200/400;200-08 450/800;300-10 1250/1500;300-15 1650/2500. Flow curves annotated operating pressure0.6MPa;confirm required pressure and flow instead of treating these as universal ratings. |
| Betriebs-/Prüfdruck | 0.05–0.95MPa(7–135psi);proof1.5MPa(215psi). |
| Temperatur / Gehäuse | −20 to+70°C;aluminum alloy. |
| Medium | Air filtered by40μm element. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich

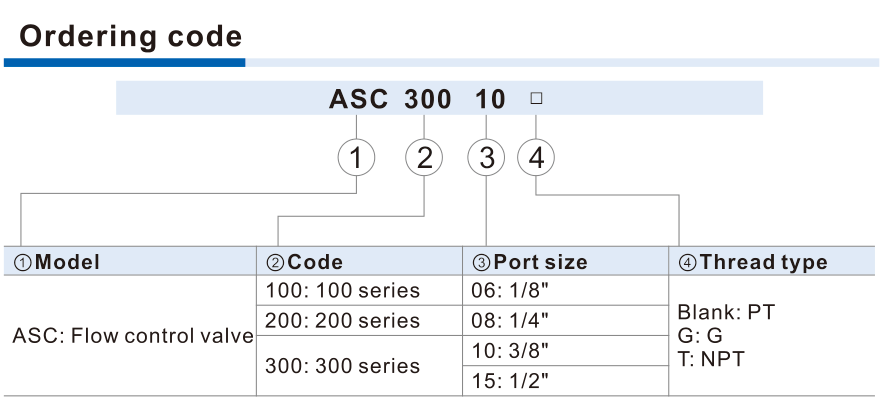

Unterstütztes Codemuster
ASC[100/200/300]-[size-specific port]-[blank/G/T]Größe,Anschluss und GewindeASC100-06ASC200-08-GASC300-10-TASC300-15| ①Größe / Anschluss | ②Gewinde |
|---|---|
| 100:06;200:08;300:10/15. 06=1/8,08=1/4,10=3/8,15=1/2. | Leer PT,G G,T NPT. Kein Schalt-/Spulen-/Durchflusseinstellsuffix veröffentlicht. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
ASC300-10-GASCFamilie
Einstellbares Durchflussregelventil.
100/200/300Größe
100nur06;200nur08;30010/15.
06/08/10/15Anschluss
1/8,1/4,3/8,1/2;Größe beachten.
blank/G/TGewinde
Leer PT,G G,T NPT.
ASC kombiniert einstellbaren Drosselweg und Rückschlag-Bypass für freien Rückfluss. Veröffentlichte Größe/Anschluss,P/A-Richtung,Betriebsdruck,Durchfluss und Einbau prüfen. Einstellschraube regelt und sperrt den Durchfluss;Schaltung gemeinsam bestätigen.
Nein. ASC hat einstellbaren Drosselweg und freien Rückfluss-Bypass. Tabelle nennt getrennte Werte;P/A-Richtung und geregelte Richtung senden.
Nein. Nur ASC100-06,ASC200-08,ASC300-10 und ASC300-15 aufgeführt. Andere Codes oder Etikett zur Bestätigung senden.
Kurven sind mit0,6MPa bezeichnet und hängen von Nadelumdrehung ab. Druck,Durchfluss und Regel-/Freiflussrichtung senden;nicht einen Katalogwert auf alle Bedingungen übertragen.
