Direktwirkende 3/2-Ventile mit Stößel, Rolle, Hebel und Tastern. Mini- oder Standardgröße, Anschluss, Rückstellung und Farbe prüfen. Vollständigen Code, Menge und Lieferziel anfragen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
M3B
Grundstößel
M3C
Langer Hebel
M3D
Kurzer Hebel
M3Y
Hebel
M3R
Rolle
M3L
Rolle mit Freilauf
M3PL
Rasttaster, nur rot
M3PP
Vorstehender Taster
M3PF
Flacher Taster
M3PM
Pilztaster
M3HS
Wahlschalter
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
M3-Modellcode abgleichen

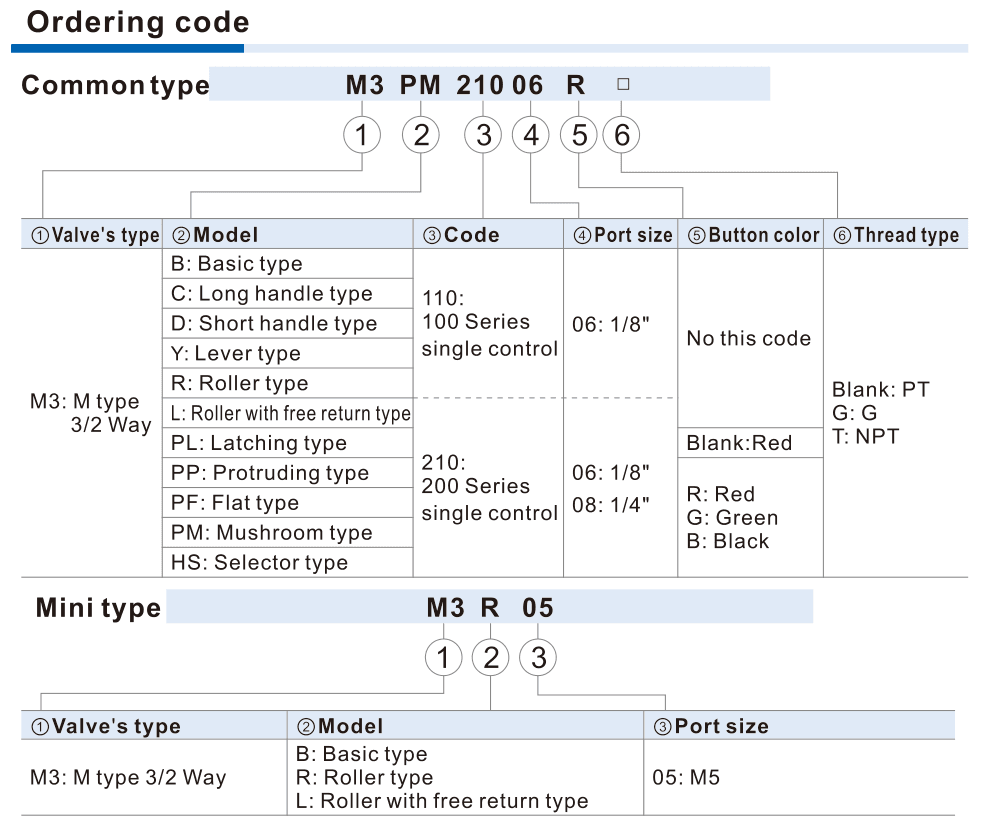

M3 common/mini orderingdiagram
Hilfreich für den Modellabgleich:
| Funktion / Betätigung | External control, direct acting, 3/2. B/R/L are mechanically actuated; C/D/Y/PL/PP/PF/PM/HS are manually operated. |
| Anschlüsse / Durchfluss | Mini 05 M5: 2.5 mm²/Cv 0.14; 110 06 1/8: 8.0/Cv 0.45; 210 06 1/8: 9.0/Cv 0.50; 210 08 1/4: 12.0/Cv 0.67. |
| Druck | Working 0–1.0 MPa (0–145 psi); proof 1.5 MPa (215 psi). |
| Medium / Temperatur / Gehäuse | Air filtered through a 40 μm element; −20 to +70 °C; aluminum alloy. |
| Rückstellung | Automatic return: B/C/D/PM/PF/PP. Manual return: Y/HS/PL; PL resets by rotating the depressed button. Confirm R/L return behavior from the installed mechanism. |
| Betätigungsrichtung L | L switches only when impacted from right to left. The opposite direction does not switch. Verify installed roller orientation. |
| Hub / Montage | Do not exceed the published reversal stroke. Body and panel mounting are shown. Do not strike engineering-plastic manual heads with metal. |
| Schmierung | Lubrication not required. Once lubricated, continue the same medium; ISO VG32 or equivalent is recommended. |
| Betätigerzubehör | Roller accessories: M3R/L05-P14A or M3R/L210-P14A. C/D handles and Y lever use 210-P13A codes. PL/PM/PP/PF/HS use S3-prefixed control-set codes. These are accessories, not complete valves. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
M3[B/R/L]-05MiniM5M3[head][110/210]-[06/08]-[applicable210color]-[blank/G/T]Standardventil mit betätigerspezifischem FarbfeldM3R-05M3L110-06-GM3PM210-08-R-TM3PL210-06M3Y210-08| ①Betätiger | ②Größe / Anschluss | ③Farbe | ④Gewinde |
|---|---|---|---|
| B/C/D/Y/R/L/PL/PP/PF/PM/HS; Mini nur B/R/L. | Mini 05 = M5; Größe 110 mit 06 = 1/8; Größe 210 mit 06/08 = 1/8 oder 1/4. | Größe 110 ohne Farbcode. Farbige Taster bei 210 mit R rot, G grün oder B schwarz; PL ohne Farbcode, rot. Andere Betätiger ohne Farbe. | Standardgrößen: leer PT, G oder T=NPT. Mini M5 ohne Gewindecode. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
M3PM210-08-R-GHeadBetätiger
B/C/D/Y/R/L/PL/PP/PF/PM/HS; Mini nur B/R/L.
Size / portGröße / Anschluss
Mini 05 = M5; Größe 110 mit 06 = 1/8; Größe 210 mit 06/08 = 1/8 oder 1/4.
ColorFarbe
Größe 110 ohne Farbcode. Farbige Taster bei 210 mit R rot, G grün oder B schwarz; PL ohne Farbcode, rot. Andere Betätiger ohne Farbe.
ThreadGewinde
Standardgrößen: leer PT, G oder T=NPT. Mini M5 ohne Gewindecode.
M3 ist eine extern betätigte, direktwirkende 3/2-Familie mit mechanischen und manuellen Betätigern. Mini M5 bietet B/R/L; 110 und 210 bieten elf Betätiger. Betätiger, Größe, Anschluss, Farbfeld und Rückstellung prüfen.
Nein. Der Katalog nennt B/C/D/PM/PF/PP mit automatischer und Y/HS/PL mit manueller Rückstellung. PL wird durch Drehen des gedrückten Tasters zurückgestellt. Verhalten und Einbau der Rollen R/L separat bestätigen.
Nur Betätigung von rechts nach links schaltet den L-Freilaufroller. Die Gegenrichtung schaltet nicht. Rollenlage und erforderlichen Hub zur Bestätigung senden.
Nein. Zubehör wie M3R210-P14A oder S3PM05-P12A wird getrennt von kompletten M3-Ventilen geführt. Ventilcode, Funktion, Farbe, Menge und Lieferziel senden oder angeben, dass nur ein Ersatzbetätiger benötigt wird.
M3
M3 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
