SERIEM5

AirTAC M5 Mechanische und Manuelle Steuerventile

M5 common and mini actuator family overview — Produktbild der Serie

Angebot anfordern WhatsApp Foto zur Modellidentifikation senden

Mechanische und manuelle 5/2-Ventile mit Mini-M5 und normalen 1/8-/1/4-Anschlüssen. Kopf,...

Offizielle Referenz

Nach Herstellerunterlagen

Modellhilfe

Für die Modellprüfung

Teilelisten

Code, Foto oder BOM

Verfügbarkeit / Lieferzeit

Nach Modell und Menge

Beschaffungsweg & Anfragehinweise

Mechanische und manuelle 5/2-Ventile mit Mini-M5 und normalen 1/8-/1/4-Anschlüssen. Kopf, Baugröße, Rückstellung und Hub prüfen; Code oder Foto, Menge und Lieferziel anfragen.

Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.

Anfrageart

AirTAC OriginalModellabgleichChina-Beschaffungsalternative

M5-Ausführung auswählen

Ausführung wählen; Modell oder Foto bei Unsicherheit senden.

M5B

Basic · 5/2

M5C

Langer Hebel · 5/2

M5D

Kurzer Hebel · 5/2

M5Y

Hebel · 5/2

M5R

Rolle · 5/2

M5L

Rolle mit Freilauf · 5/2

M5PL

Rastend · 5/2

M5PP

Vorstehend · 5/2

M5PF

Flach · 5/2

M5PM

Pilztaster · 5/2

M5HS

Wahlschalter · 5/2

M5B/R/L-05

Mini Basic / Rolle / Freilauf · 5/2

Angebot anfordern Foto zur Modellidentifikation senden →

Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

M5-Modellcode abgleichen

Zeichnungen & Einbaumaße

Zeichnung, Maße & technische Kenndaten

Einbaumaße vergleichen

Vollbild

Technische Referenz

Klicken zum Vergrößern ↗

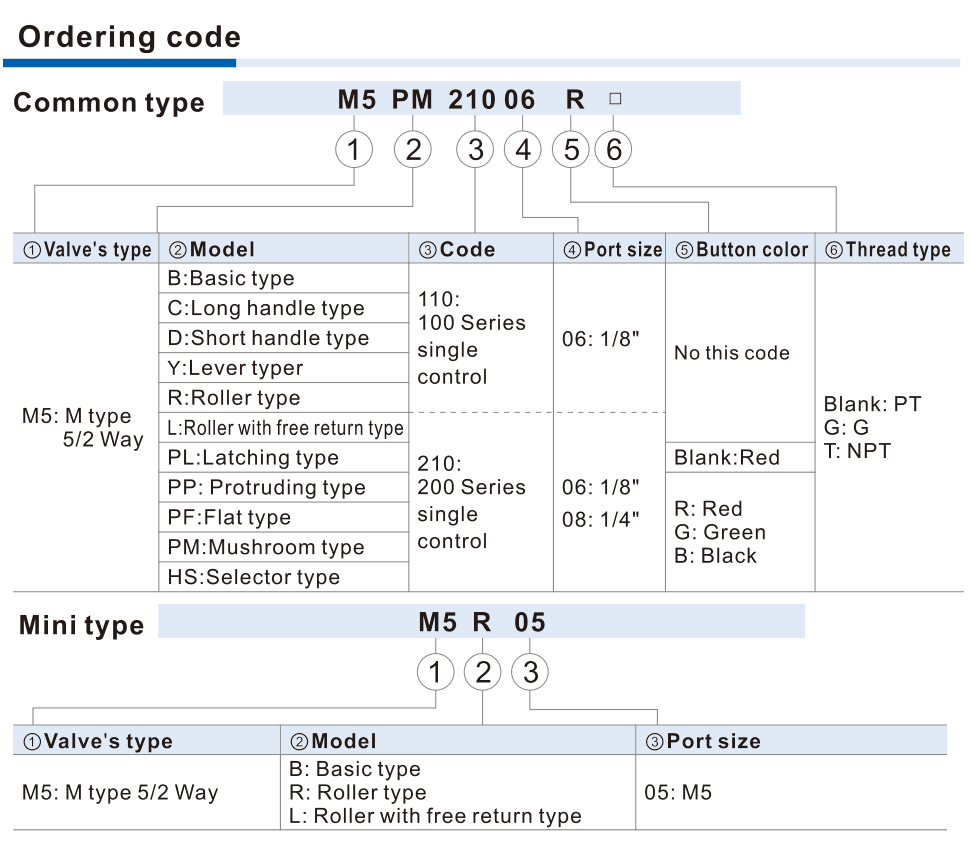

M5 110 no-color, 210 head-specific color and mini ordering code

Hilfreich für den Modellabgleich:

Vollständiger Code oder Kopffoto
Mini 05 oder normal 110-06 / 210-06 bzw. 08
110 ohne Farbe; 210 kopfspezifische Farbe und Gewinde
Rückstellung, Stoßrichtung und Hub
Gehäuse-/Paneelmontage und Anschlüsse
Komplettventil oder Steuerkopf-Zubehör

Use the exact mini/common and actuator drawing
210-08 dimension P/Q columns have mixed 1/8 and 1/4 connections
L only right-to-left; match actual reversing stroke
M3/S3 control sets are accessories, not full valve codes

Technische Katalogdaten

AirTAC-Referenzdaten

Funktion	External-control direct acting; all heads 5/2.
Baugröße / Anschlüsse	Mini B/R/L: 05 (M5). Common 110: 06 (1/8). Common 210: 06 (1/8) or 08 (1/4).
Gewinde	Common: blank PT, G G, T NPT; mini has no thread suffix.
Betriebs-/Prüfdruck	0–1.0 MPa (0–145 psi); proof 1.5 MPa (215 psi).
Temperatur / Material	−20 to +70°C; aluminum-alloy body; air filtered by 40 μm element.
Durchflussfläche / Cv	Mini 05: 2.5 mm² / 0.14; 110-06: 8.0 / 0.45; 210-06: 9.0 / 0.50; 210-08: 12.0 / 0.67.
Farbbereich	110: no color field. On 210, B/C/D/Y/R/L: no color; PL: blank red; PP/PF/PM/HS: R red, G green, B black. No yellow.
Rückstellung	Automatic: B/C/D/PM/PF/PP. Manual: Y/HS/PL; PL resets by turning after pressing. R/L are not explicitly listed in the restoration paragraph: confirm installed behavior.
Einbau	L switches only on right-to-left impact; reverse impact is invalid. Match the head-specific reversing stroke table and body/panel drawing. Manual engineering-plastic controls must not be operated by metal impact.
Anschlussanordnung	The dimension table gives P=1/8 for common 110-06, 210-06 and 210-08; Q=1/8 for 06 and Q=1/4 for 210-08. Drawing letters P/Q identify dimensions: match the exact layout instead of assuming every connection is 1/4.
Schmierung	Not required. Once lubricated, continue with the same medium; ISO VG32 or equivalent is suggested.

Häufige Modellcodes & Konfigurationen:Für die Anfrage verwendbar

M5M5B-05M5B110-06M5PM110-06-G

Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.

WhatsApp BOM prüfen

Technische Referenz & Leitfaden

Modellcode, Kompatibilität & Spezifikationen

Technische Daten, Einbaumaße und Hinweise zum Bestellcode.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

M5[head]110-06-[blank/G/T]110: ohne Farbcode

M5[head]210-[06/08]-[head-specific color]-[blank/G/T]210: kopfspezifische Farbe

M5[B/R/L]-05Mini: nur M5-Anschluss

M5B-05M5B110-06M5PM110-06-GM5PL210-08-TM5PM210-06-R-G

①Kopf / Baugröße / Anschluss	②Farbe / Gewinde
B/C/D/Y/R/L/PL/PP/PF/PM/HS. Mini B/R/L 05; 110 nur 06; 210 06/08. Alle 5/2.	110 ohne Farbe. Bei 210: PL leer rot; PP/PF/PM/HS R/G/B; andere ohne Farbe. Gewinde leer PT, G G, T NPT; Mini ohne Gewindecode.

Vor der Anfrage beachten

110 ohne Farbcode. Bei 210 ist PL leer rot; nur PP/PF/PM/HS erlauben R/G/B. Kein Gelb und keine Köpfe anderer Serien hinzufügen.
Mini nur B/R/L mit 05: keine 110/210-, Farb- oder Gewindecodes.
L nur bei Stoß von rechts nach links; tatsächlichen Hub mit Tabelle prüfen.
R/L-Rückstellung am Einbau klären: diese Köpfe fehlen in der Rückstellungsbeschreibung.
M3/S3-Steuerköpfe sind laut Katalog M5-Zubehör, keine kompletten M5-Ventile.
Keine nachgewiesene Verteiler-/Basiskompatibilität.

Modellcode lesen

Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.

M5PM210-06-R-G

M5 + headBetätiger

Elf normale Köpfe; Mini nur B/R/L. Alle 5/2.

110 / 210 or miniBaugröße

110 nur 06 ohne Farbe; 210 06/08; Mini 05.

R/G/B or blankFarbe

110 ohne Farbe. 210: PL leer rot; PP/PF/PM/HS R/G/B; andere ohne Farbe.

blank/G/TGewinde

Normal: leer PT, G G, T NPT. Mini ohne Gewindecode.

Fragen zum Abgleich

Stellen alle M5-Köpfe automatisch zurück?

B/C/D/PM/PF/PP automatisch; Y/HS/PL manuell. PL durch Drehen nach Drücken zurückstellen. R/L am Einbau klären. L nur rechts nach links.

Kann ein Steuerkopf einen M3- oder S3-Code haben?

Ja. Die Tabelle ordnet M3/S3-Steuerköpfe ausdrücklich M5 zu. Das sind Zubehörteile, keine kompletten Ventile. Exakten Ventil- und Zubehörcode zur Bestätigung senden.

Sind alle Anschlüsse von 210-08 1/4?

Nein. Die Maßtabelle zeigt P=1/8 und Q=1/4 für 210-08. Zeichnung und Anschlussanordnung genau prüfen.
