Vier kompakte Anschlusskombinationen. Standard0.05–0.9MPa oder L0.03–0.4MPa,mit Halterungs-,Manometer- und Gewindewahl. Code oder Etikett für ein Angebot senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
SDR100M5
M5 Hauptanschluss ·Standard/L Bereich
SDR10006
1/8 Hauptanschluss ·Standard/L Bereich
SDR20006
1/8 Hauptanschluss ·Standard/L Bereich
SDR20008
1/4 Hauptanschluss ·Standard/L Bereich
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

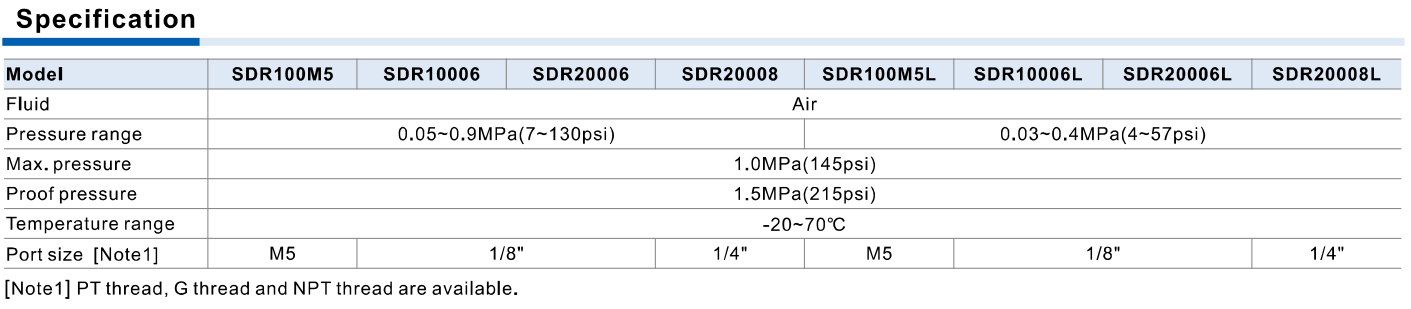

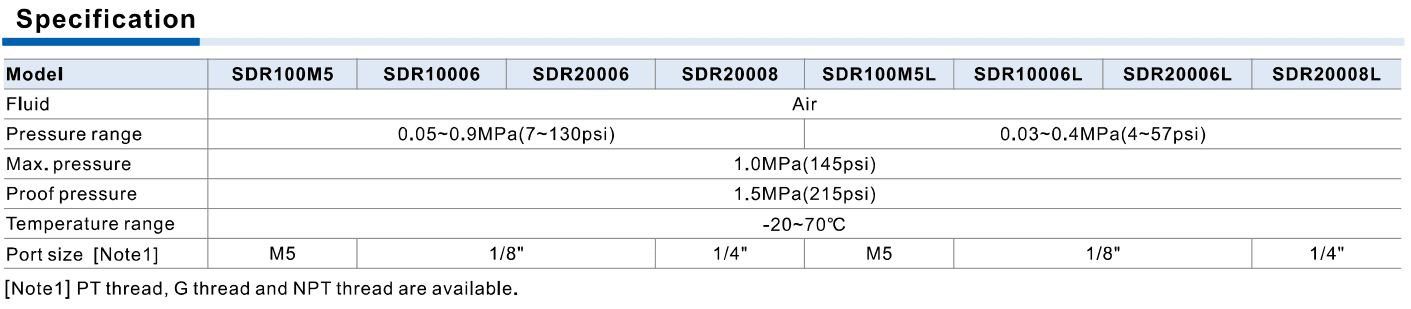

SDR four ports standard and L pressure specifications
Hilfreich für den Modellabgleich:
| Medium | Air / Druckluft |
| Standardbereich | 0.05–0.9 MPa |
| L Bereich | 0.03–0.4 MPa |
| Maximaldruck | 1.0 MPa |
| Prüfdruck | 1.5 MPa |
| Temperatur | −20–70°C |
| Manometeranschluss100 /200 | 1/16 /1/8 |
| Referenzhöhe C100 /200 | 62.5 /83.5 mm |
| Breite A100 /200 | 35 /50 mm |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
SDR[100/200][published port][blank/L][blank/J][N or1/2/3][blank/G/T]Acht Katalogfelder;Skala nur bei N weglassenSDR100M51SDR20008LJ3GSDR20008NT| ①–③Baugröße und Hauptanschluss | ④–⑥Druck,Halterung und Manometer | ⑦–⑧Skala/Gewinde |
|---|---|---|
| 100:M5/06;200:06/08.06=1/8,08=1/4. Manometeranschluss1001/16,2001/8. | Leer Standard0.05–0.9MPa;L0.03–0.4MPa. Leer Halterung/J ohne. Leer Manometer/N ohne;N ohne Skala. | 1 MPa/leer PT;3 bar/G;2 psi/T NPT. Abweichende Kombinationen anhand Etikett klären. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
SDR20008LJ3GBody and main portBaugröße und Hauptanschluss
100:M5/06;200:06/08.06=1/8,08=1/4. Manometeranschluss1001/16,2001/8.
Pressure,bracket and gaugeDruck,Halterung und Manometer
Leer Standard0.05–0.9MPa;L0.03–0.4MPa. Leer Halterung/J ohne. Leer Manometer/N ohne;N ohne Skala.
Scale/thread pairSkala/Gewinde
1 MPa/leer PT;3 bar/G;2 psi/T NPT. Abweichende Kombinationen anhand Etikett klären.
SDR ist ein kompakter Druckregler mit100M5,10006,20006,20008. Standard0.05–0.9MPa;L0.03–0.4MPa. Maximaldruck1.0MPa,Prüfdruck1.5MPa,−20–70°C. Leer Halterung,J ohne;leer mit Manometer,N ohne. Skala erforderlich:1 MPa/PT,3 bar/G,2 psi/T=NPT;N ohne Skalenfeld. M5 bezeichnet den Hauptanschluss;Manometeranschluss1001/16,2001/8. Knopf hochziehen bis orange Ring erscheint,verstellen,dann drücken bis Ring verschwindet. Kurven als Referenz,kein pauschaler Nennvolumenstrom erschlossen. Modell,Menge und Lieferziel oder Foto/Teileliste senden.
M5 ist der Hauptanschluss. SDR100-Manometeranschluss1/16,SDR2001/8. Zeichnung und Gewinde prüfen.
Nur N ohne Manometer lässt die Skala weg. Mit Manometer1/PT,3/G,2/NPT. Unvollständige oder widersprüchliche Codes mit Foto klären.
