Nicht entlüftende Druckregler für saubere Luft, Stickstoff und Reinwasser. Fünf PT-Anschlusskombinationen, PTFE-Membran, 0.05–0.7 MPa. Modell, Foto oder Teileliste für ein Angebot senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
SM-ARH200-06
PT1/8 · 83.5 mm Referenzhöhe
SM-ARH200-08
PT1/4 · 83.5 mm Referenzhöhe
SM-ARH300-08
PT1/4 · 102.5 mm Referenzhöhe
SM-ARH300-10
PT3/8 · 102.5 mm Referenzhöhe
SM-ARH300-15
PT1/2 · 102.5 mm Referenzhöhe
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.

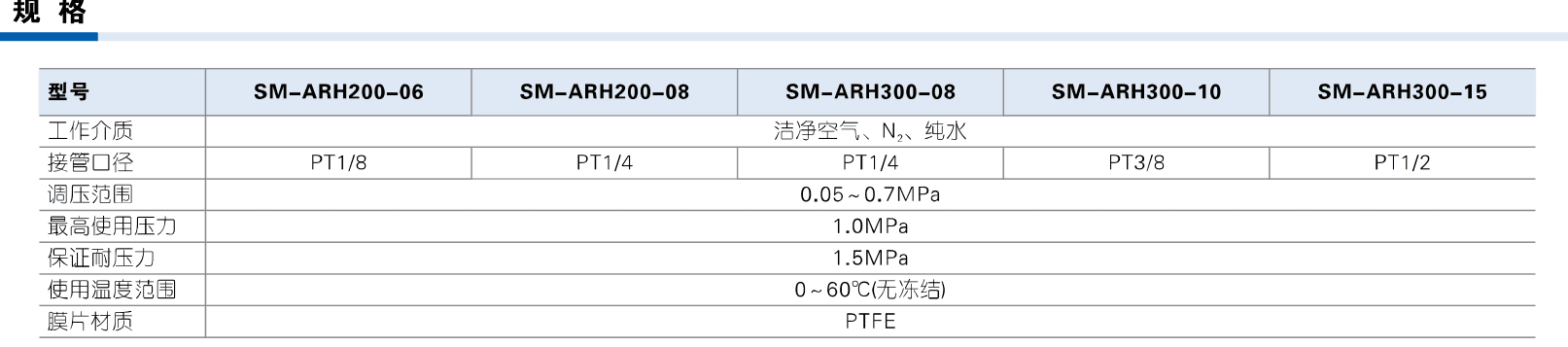

SM-ARH five PT ports and clean-media specifications
Hilfreich für den Modellabgleich:
| Medien | Clean air / N₂ / pure water |
| Bauart | Non-relieving / nicht entlüftend |
| Membran | PTFE |
| Regelbereich | 0.05–0.7 MPa |
| Maximaler Betriebsdruck | 1.0 MPa |
| Prüfdruck | 1.5 MPa |
| Temperatur | 0–60°C (no freezing / ohne Gefrieren) |
| Manometeranschluss beider Baugrößen | PT1/4 |
| Referenzhöhe C200 /300 | 83.5 /102.5 mm |
| Breite A200 /300 | 40 /58 mm |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
SM-ARH[200/300]-[published PT port][blank/J][blank/N][blank/R]Fünf Katalogfelder;kein Gewindezusatz veröffentlichtSM-ARH200-06SM-ARH300-10JNR| ①–②Baugröße und PT-Hauptanschluss | ③–④Halterung und Manometer | ⑤Manometerrichtung |
|---|---|---|
| 200:06/08;300:08/10/15.06=1/8,08=1/4,10=3/8,15=1/2. Nur PT. | Leer mit Halterung;J ohne. Leer mit F-GSM-ARH4007M;N ohne. | Leer Standardrichtung;R umgekehrte Richtung. IN/OUT und Manometerposition in der Zeichnung prüfen. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
SM-ARH300-10JNRBody and PT main portBaugröße und PT-Hauptanschluss
200:06/08;300:08/10/15.06=1/8,08=1/4,10=3/8,15=1/2. Nur PT.
Bracket and gaugeHalterung und Manometer
Leer mit Halterung;J ohne. Leer mit F-GSM-ARH4007M;N ohne.
Gauge directionManometerrichtung
Leer Standardrichtung;R umgekehrte Richtung. IN/OUT und Manometerposition in der Zeichnung prüfen.
SM-ARH200 und 300 sind nicht entlüftende Druckregler für saubere Luft, N₂ und Reinwasser. PTFE-Membran und schmierstofffreie medienberührte Teile sind veröffentlichte Merkmale; Montage und Verpackung erfolgen im Reinraum. Regelbereich 0.05–0.7 MPa, maximaler Betriebsdruck 1.0 MPa, Prüfdruck 1.5 MPa, 0–60°C ohne Gefrieren. Nur PT-Anschlüsse sind veröffentlicht; G/NPT-Zusätze sind nicht verifiziert. Leer mit Halterung und Manometer, J ohne Halterung, N ohne Manometer; R kehrt die Manometerrichtung um. Beide Baugrößen nutzen F-GSM-ARH4007M und PT1/4-Manometeranschluss. Kurven unterscheiden Luft und Reinwasser bei 0.7 MPa Eingangsdruck; kein universeller Nennvolumenstrom abgeleitet. Code, Menge und Lieferziel senden; Foto oder unvollständiges Etikett genügt zum Start.
Dieser Katalog nennt nur PT. G- oder NPT-Anfragen mit Etikett oder Zeichnung klären;keine automatische Zuordnung zu veröffentlichten Modellen.
R bezeichnet die umgekehrte Manometerrichtung der Bestellzeichnung. Der veröffentlichte Druckbereich und das Medium ändern sich nicht.
Die Quelle zeigt getrennte Luft- und Reinwasserkurven bei 0.7 MPa Eingangsdruck. Passende Kurve vergleichen;kein universeller Nennvolumenstrom abgeleitet.
