SR-Familie schnell unterscheiden
Gleiche Bauform bedeutet nicht gleiche Funktion. Zuerst Funktion und Schnittstelle bestätigen, dann Größe und Einbaumaße abgleichen.
SR200
Standarddruckausführung
SR200L
L-Niederdruckausführung
AirTAC SR200 unabhängige Inline-Druckregler
SR200 ist ein kompakter unabhängiger Inline-Druckregler in Standard- und L-Niederdruckausführung. Vor der Anfrage Anschluss, Druckbereich, Halterung, Manometer und Gewinde bestätigen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
SRWeitere Luftaufbereitungsserien
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
SR 200 [06/08] [blank/L] [blank/J] [blank/N] [1/2/3/4] [PT/G/NPT]Veröffentlichte SR200-CodefolgeSR200-06SR200L-06SR200-08SR200L-08| ①Anschluss / Druckform | ②Halterung / Manometer | ③Skala / Gewinde |
|---|---|---|
| 06 PT1/8 oder 08 PT1/4; leer Standard oder L Niederdruck. | Leer mit Halterung bzw. Manometer; J ohne Halterung; N ohne Manometer. | 1 MPa, 2 psi, 3 bar, 4 kgf/cm² und psi; leer PT, G G-Gewinde, T NPT. |
Über SR
SR200 ist ein kompakter unabhängiger Inline-Druckregler mit optionaler Panelhalterung. Die L-Ausführung ist die veröffentlichte Niederdruckversion. Anschluss, Halterung, Manometer, Skala und PT/G/NPT-Gewinde sind Codefelder auf einer SR200-Seite und keine separaten Produkte.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Am Foto erkennen
- Vollständiger SR200-Code oder lesbares Typenschild
- Standard- oder L-Niederdruckausführung
- Anschluss 06 PT1/8 oder 08 PT1/4
- Halterungs- und Manometerbedarf, Skala und Gewinde
- Eingebaute Inline- oder Panelhalterungsmaße
Zeichnungsreferenz
- Confirm SR200 independent in-line regulator rather than SDR or SM-ARH
- Match 06/08 port, standard or L low-pressure form, bracket, gauge, scale, thread and installed dimensions
Wichtige Angaben fuer den Abgleich
Modellmuster
- SR200-06
- SR200L-06
- SR200-08
- SR200L-08

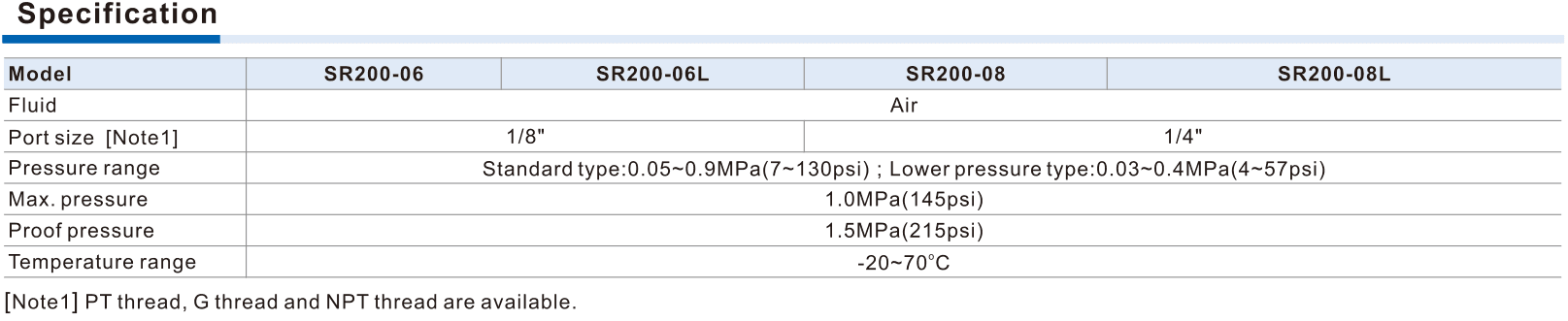

Referenzangaben
- Produkttyp: Independent in-line pressure regulator
- Veröffentlichter Regelbereich: Standard 0.05–0.9 MPa; L low pressure 0.03–0.4 MPa
- Veröffentlichter Maximal- / Prüfdruck: 1.0 MPa / 1.5 MPa
- Veröffentlichte Temperatur: −20 to 70 °C
- Referenzseiten: PDF page 1; pages 2–3 are SDR supporting material
Fragen zum Abgleich
Ist SR200L mit Standard-SR200 austauschbar?
Nein. Die Unterlage veröffentlicht für L einen anderen Regelbereich. Vollständigen Code, benötigten Ausgangsdruck, Anschluss sowie eingebaute...
SR
Diese Serie zum Projektangebot hinzufügen
SR zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
