AirTAC PA12- und PA6-Nylonschläuche in fünf geprüften Außen-/Innenmaßpaaren, außen 4–12 mm. Werkstoffbezogenen Druck-/Temperaturbereich, Biegeradius, Rollenlänge und Farbe vor Angebot prüfen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.

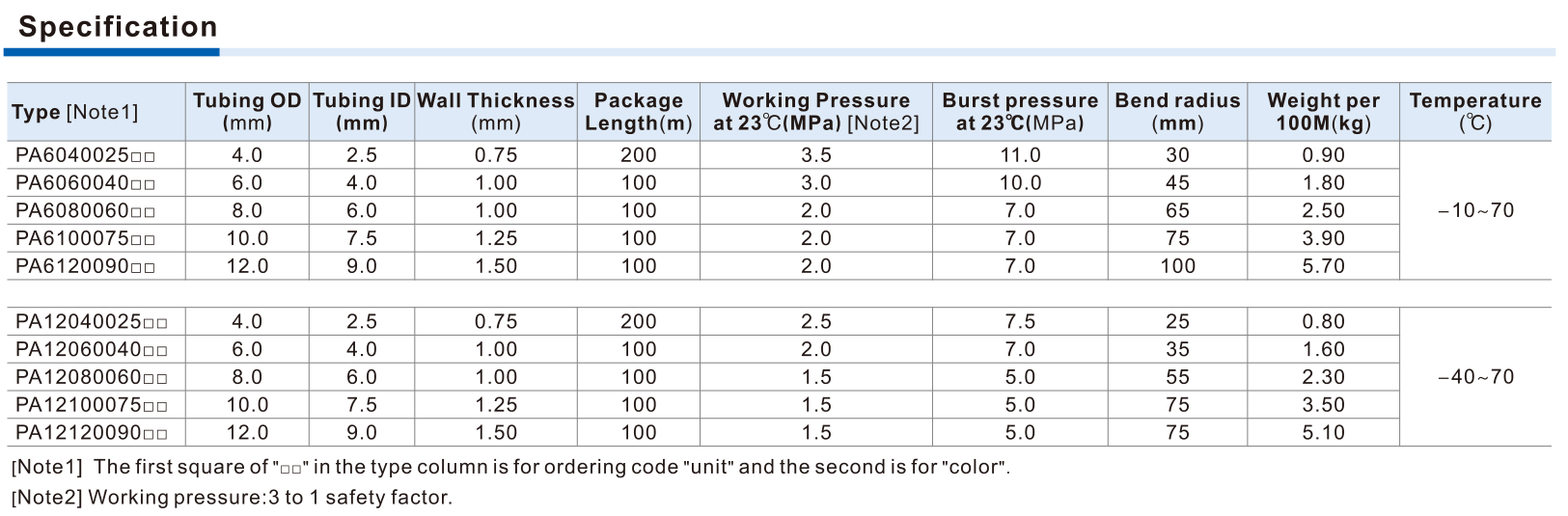

AirTAC PA12 PA6 Spezifikationen: offizielle englische Referenz
Hilfreich für den Modellabgleich:
| Werkstoff | PA6 is Nylon 6; PA12 is Nylon 12. They have separate pressure, temperature and bend-radius rows. PA is a broad material label, not a complete series/order code. UN54D flame resistance is not a PA6/PA12 claim. |
| Außen / innen und Wand | Both grades: OD/ID 4/2.5, 6/4, 8/6, 10/7.5, 12/9 mm; wall 0.75, 1.00, 1.00, 1.25, 1.50 mm respectively. Published scope stops at OD 12 mm; no OD 16 mm, arbitrary ID or inch size inferred. |
| Betriebs- und Berstdruck bei 23°C | At OD 4/6/8/10/12 mm, PA6 working 3.5/3.0/2.0/2.0/2.0 MPa, burst 11/10/7/7/7 MPa. PA12 working 2.5/2.0/1.5/1.5/1.5 MPa, burst 7.5/7/5/5/5 MPa. Burst pressure is not an operating limit. Do not use one maximum pressure for every grade/size. |
| Temperatur und Druckreduzierung | Specification range PA6 −10 to 70°C, PA12 −40 to 70°C. Derating table: PA6 20/40/60°C =100/74/57%; PA12 20/30/50/60°C =100/83/75/64%. The source also prints higher-temperature derating points beyond the specification range; these do not extend the rated 70°C maximum. Confirm actual pressure-temperature duty; no 100°C rating inferred. |
| Länge und Farbe | 4×2.5 mm is 200M (200 m/coil); all other published sizes 100M. Both grades: BU Blue, BK Black, GE Orange, N Clear, WH White, GN Green, R Red, Y Yellow. N means clear color, not an alternative material. No cut-length supply promise. |
| Biegeradius | At OD 4/6/8/10/12 mm, PA6 bend radius 30/45/65/75/100 mm, PA12 25/35/55/75/75 mm. Verify fitting OD/ID, actual bend space, fluid compatibility and installation; no universal food/brake/certified flame rating or quantified moisture absorption claim is inferred. |
| Angaben zur Anfrage | Send full PA6/PA12 code or label, OD/ID, coil length/color, fluid, actual pressure/temperature, fitting and bend-space requirement, quantity and destination. Availability, special length and application fit are inquiry confirmations. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
[PA6/PA12][040025/060040/080060/100075/120090][200M/100M][BU/BK/GE/N/WH/GN/R/Y]Nur veröffentlichte Maß-/Längenkombinationen nutzen.PA12060040100MBUPA6040025200MBKPA6120090100MGE| 1Werkstoff und Maße | 2Länge und Farbe | 3Betriebsbedingungen |
|---|---|---|
| PA6 ist Nylon 6, PA12 Nylon 12. Getrennte Druck-, Temperatur- und Biegeradiuszeilen. PA ist eine Werkstoffgruppe, kein vollständiger Bestellcode. UN54D-Flammschutz gilt nicht automatisch für PA6/PA12. Beide Werkstoffe: außen/innen 4/2,5; 6/4; 8/6; 10/7,5; 12/9 mm; Wand entsprechend 0,75; 1,00; 1,00; 1,25; 1,50 mm. Veröffentlicht bis außen 12 mm; keine 16 mm, beliebige Innenmaße oder Zollgrößen ableiten. | 4×2,5 mm hat 200M (200 m/Rolle); übrige veröffentlichte Größen 100M. Beide: BU Blau, BK Schwarz, GE Orange, N Klar, WH Weiß, GN Grün, R Rot, Y Gelb. N bezeichnet Klarfarbe, keinen anderen Werkstoff. Kein Zuschnittversprechen. | Bei außen 4/6/8/10/12 mm: PA6 Betrieb 3,5/3,0/2,0/2,0/2,0 MPa, Bersten 11/10/7/7/7 MPa. PA12 Betrieb 2,5/2,0/1,5/1,5/1,5 MPa, Bersten 7,5/7/5/5/5 MPa. Berstdruck ist keine Betriebsgrenze. Kein einheitlicher Maximaldruck für alle Größen/Werkstoffe. Temperatur laut Spezifikation: PA6 −10 bis 70°C, PA12 −40 bis 70°C. Druckreduzierung PA6 20/40/60°C =100/74/57%; PA12 20/30/50/60°C =100/83/75/64%. Zusätzliche Kurvenpunkte oberhalb des Bereichs erweitern die 70°C-Grenze nicht. Tatsächliche Druck-/Temperaturlast bestätigen; keine 100°C-Freigabe ableiten. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
PA12060040100MBU1Werkstoff und Maße
PA6 ist Nylon 6, PA12 Nylon 12. Getrennte Druck-, Temperatur- und Biegeradiuszeilen. PA ist eine Werkstoffgruppe, kein vollständiger Bestellcode. UN54D-Flammschutz gilt nicht automatisch für PA6/PA12. Beide Werkstoffe: außen/innen 4/2,5; 6/4; 8/6; 10/7,5; 12/9 mm; Wand entsprechend 0,75; 1,00; 1,00; 1,25; 1,50 mm. Veröffentlicht bis außen 12 mm; keine 16 mm, beliebige Innenmaße oder Zollgrößen ableiten.
2Länge und Farbe
4×2,5 mm hat 200M (200 m/Rolle); übrige veröffentlichte Größen 100M. Beide: BU Blau, BK Schwarz, GE Orange, N Klar, WH Weiß, GN Grün, R Rot, Y Gelb. N bezeichnet Klarfarbe, keinen anderen Werkstoff. Kein Zuschnittversprechen.
3Betriebsbedingungen
Bei außen 4/6/8/10/12 mm: PA6 Betrieb 3,5/3,0/2,0/2,0/2,0 MPa, Bersten 11/10/7/7/7 MPa. PA12 Betrieb 2,5/2,0/1,5/1,5/1,5 MPa, Bersten 7,5/7/5/5/5 MPa. Berstdruck ist keine Betriebsgrenze. Kein einheitlicher Maximaldruck für alle Größen/Werkstoffe. Temperatur laut Spezifikation: PA6 −10 bis 70°C, PA12 −40 bis 70°C. Druckreduzierung PA6 20/40/60°C =100/74/57%; PA12 20/30/50/60°C =100/83/75/64%. Zusätzliche Kurvenpunkte oberhalb des Bereichs erweitern die 70°C-Grenze nicht. Tatsächliche Druck-/Temperaturlast bestätigen; keine 100°C-Freigabe ableiten.
AirTAC PA12- und PA6-Nylonschläuche in fünf geprüften Außen-/Innenmaßpaaren, außen 4–12 mm. Werkstoffbezogenen Druck-/Temperaturbereich, Biegeradius, Rollenlänge und Farbe vor Angebot prüfen.
Nein. Bei außen 6 mm und 23°C hat PA6 3 MPa Betriebsdruck, PA12 2 MPa. Werkstoff/Größe und Temperatur prüfen. Flammwidriges UN54D ist eine eigene Serie, keine belegte PA6/PA12-Eigenschaft.
PA12
PA12 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
