UWS98A verbindet einen farbigen flammhemmenden PVC-Schutzmantel mit schwarzem Polyether-PU-Arbeitsschlauch. Innenrohr-OD/ID, größeren Schutz-OD, 50/100-m-Rolle und Farbe wählen; Anschlüsse, Temperatur-Derating und Exposition anfragen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
060040
Innen 6/4 mm; Schutz-OD 8 mm
080050
Innen 8/5 mm; Schutz-OD 10 mm
100065
Innen 10/6,5 mm; Schutz-OD 12 mm
120080
Innen 12/8 mm; Schutz-OD 14 mm
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
UWS98A-Schlauchcode abgleichen

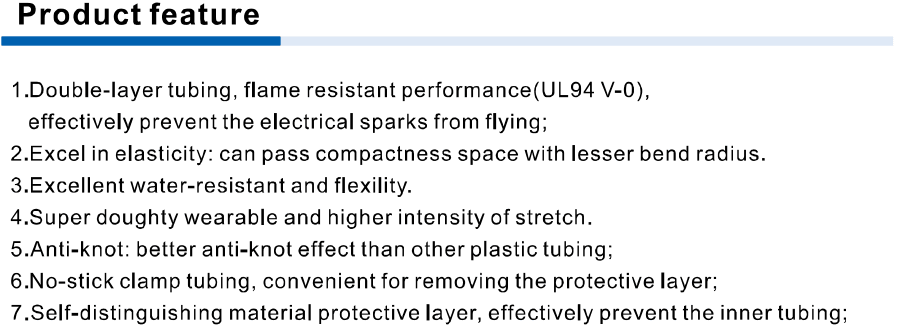

AirTAC UWS98A english features
Hilfreich für den Modellabgleich:
| Schichtaufbau | Chinese official features specify a PVC protective outer layer with UL94 V-0 claim and Shore 98A polyether PU inner working tube. All inner PU tubes are black; the order color describes the outer jacket. UWS98A is not a PA working tube despite its site subgroup. |
| Innenrohr und Schutzdurchmesser | Die Codepaare bezeichnen Außen-/Innendurchmesser des inneren Arbeitsschlauchs: 060040 = 6/4 mm, 080050 = 8/5 mm, 100065 = 10/6.5 mm, 120080 = 12/8 mm. Die zugehörigen Schutzmantel-Außendurchmesser sind 8/10/12/14 mm bei 1 mm Mantelstärke laut chinesischer Tabelle. Die englische und chinesische Tabelle beschriften das Maß 1 mm unterschiedlich. Die chinesische Tabelle bezeichnet es als Mantelstärke; es ist keine Bohrung von 1 mm. Für die Verschraubung zählt der Außendurchmesser des inneren Arbeitsschlauchs, nicht der Manteldurchmesser. Benötigte Schlauch- und Mantelmaße bitte bestätigen. |
| Rollenlänge und Farbe | 050M = 50 m/coil; 100M = 100 m/coil. BU blue, BK black, GN green, WH white, R red, Y yellow. The one-letter R/Y colors are valid; arbitrary two-letter colors are not published. |
| Arbeitsdruck und Temperatur | Veröffentlichter Betriebsdruck für alle vier Größen 1.0 MPa bei 23°C; Temperatur −20 bis +70°C. Die Druck-/Temperatur-Abminderungskurve ist maßgeblich; 1.0 MPa gilt nicht pauschal für den gesamten Temperaturbereich. Genaue Zwischenwerte anhand der veröffentlichten Kurve bestimmen. |
| Widerspruch offizieller Quellen | Die aktuelle englische PDF nennt 4.0 MPa Berstdruck bei 23°C, die aktuelle chinesische PDF 3.0 MPa. Beide nennen 1.0 MPa Betriebsdruck. Berstdruck ist kein Betriebswert; die abweichenden Angaben erfordern eine Herstellerbestätigung. Englisch: 2.3/3.5/4.8/6.3 kg je 100 m; Chinesisch: dieselben Zahlen je 50 m. Auch die Gewichtsbezugsgröße muss bestätigt werden. |
| Prüfkontext Biegeradius | Published minimum bend radii 15/20/25/35 mm by increasing inner-tube size. Catalogue JIS method based on JIS B8381 uses 20°C and 65% RH with 25% distortion criterion. This is not a universal dynamic-flex or robot-service life rating. |
| Anschlüsse und Mantelentfernung | Catalogue describes convenient protective-layer removal but gives no fitting part number, stripping length or fitting-specific insertion/retention instruction. Confirm inner PU tube OD, actual fitting, jacket stripping and grip/sealing before installation. |
| Angaben zur Anfrage | Send full code or tube marking, inner OD/ID, jacket OD/color, coil length, fittings and cut-end photo, operating pressure/temperature, spark exposure, bend requirements, quantity and destination. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
UWS98A [060040/080050/100065/120080] [050M/100M] [BU/BK/GN/WH/R/Y]Innen-PU-OD/ID plus Rolle und MantelfarbeUWS98A060040050MBUUWS98A080050100MBKUWS98A100065050MGNUWS98A120080050MY| 1Innenrohr-OD | 2Innenrohr-ID | 3Rolle | 4Mantelfarbe |
|---|---|---|---|
| 060/080/100/120 = 6/8/10/12 mm; Schutz-OD 2 mm größer. | 040/050/065/080 = 4/5/6,5/8 mm nur als veröffentlichte Paare. | 050M 50 m; 100M 100 m. | BU/BK/GN/WH/R/Y; Innen-PU immer schwarz. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
UWS98A120080050MY1Innenrohr-OD
060/080/100/120 = 6/8/10/12 mm; Schutz-OD 2 mm größer.
2Innenrohr-ID
040/050/065/080 = 4/5/6,5/8 mm nur als veröffentlichte Paare.
3Rolle
050M 50 m; 100M 100 m.
4Mantelfarbe
BU/BK/GN/WH/R/Y; Innen-PU immer schwarz.
UWS98A verbindet einen farbigen flammhemmenden PVC-Schutzmantel mit schwarzem Polyether-PU-Arbeitsschlauch. Innenrohr-OD/ID, größeren Schutz-OD, 50/100-m-Rolle und Farbe wählen; Anschlüsse, Temperatur-Derating und Exposition anfragen.
Dies nicht voraussetzen. Codemaße gelten für inneren PU-Arbeitsschlauch; PVC-Mantel erhöht Außendurchmesser um 2 mm. Anschlussverträglichkeit, Mantelentfernung und Einsteck-/Halteanweisung für tatsächlichen Einbau bestätigen.
UWS98A
UWS98A zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
