Kompakte HLH-Schlitten mitØ6/10/16/20, geprüften Standardhüben, SensormagnetS und M5×0,8....
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
Kompakte HLH-Schlitten mitØ6/10/16/20, geprüften Standardhüben, SensormagnetS und M5×0,8. Modell und Lastgeometrie zur Angebots- und Führungsprüfung senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
HLH6 / 10
Mindestdruck0,2MPa · maximale Hübe30/50mm
HLH16 / 20
Mindestdruck0,15MPa · Maximalhub60mm
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
HLH-Modell und Standardhub abgleichen

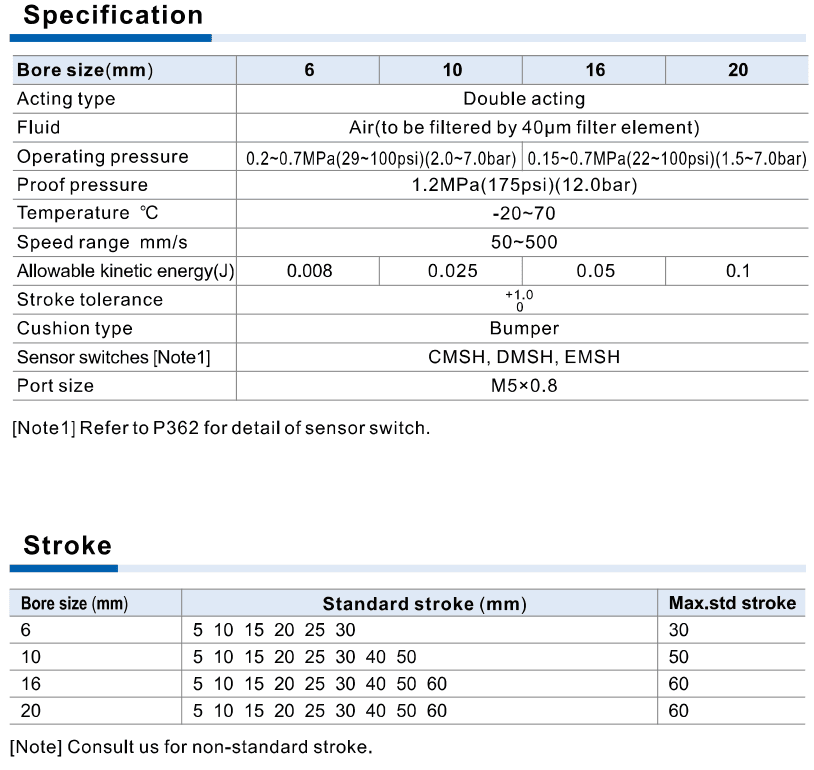

HLH specifications strokes official reference
Hilfreich für den Modellabgleich:
| Bauform / Betätigung | Doppeltwirkender Schlitten mit integrierter Miniatur-Kugelumlaufführung. Vier Bohrungsgrößen 6/10/16/20; Montage aus 4 Richtungen, Werkstückbefestigung auf 2 Flächen. |
| Standardhübe | 6:5/10/15/20/25/30mm;10 adds40/50mm;16/20 add40/50/60mm. Non-standard strokes require consultation. Maximum published stroke30/50/60/60mm is not every integer below it. |
| Magnet / Codegrenze | Ordering table publishes S:with magnet, with no blank-magnet option. Code HLH bore × stroke S. No A shock-absorber or PT/G/NPT thread-choice suffix is published. |
| Druck / Prüfdruck | 6/10: Betriebsdruck 0.2–0.7 MPa; 16/20: Betriebsdruck 0.15–0.7 MPa. Der Prüfdruck 1.2 MPa ist kein Betriebsdruck. |
| Luft / Temperatur / Geschwindigkeit | Air filtered40μm or finer;−20 to70°C;50–500mm/s. Use a flow-control valve and keep speed500mm/s or less; low-temperature freezing precautions apply. |
| Dämpfung / Energie / Toleranz | Bumper cushion. Allowable kinetic energy for6/10/16/20:0.008/0.025/0.05/0.1J. Stroke tolerance+1.0/0mm. No adjustable shock-absorber choice listed. |
| Anschluss / Bewegungsrichtung | All boresM5×0.8. Three piping directions:default ports and alternatives on both sides; verify inlet/outlet and operating direction from the drawing, not from mounting orientation. |
| Sensoren | CMSH,DMSH,EMSH; magnetic switch slots on both body sides. Confirm exact switch and mounting scope separately. Source refers detailed switch data toP362. |
| Führungsmomentgrenzen | 6/10/16/20 pitchMp and yawMy:0.25/0.95/3.28/6.29Nm;rollMr:0.41/1.49/3.45/6.61Nm. Actual moments must be below the allowance; limits are not universal payloadkg. |
| Lastauswahl | Choose thrust and then vertical/horizontal mounting, maximum speed≤100/≤300/≤500mm/s, overhangL and horizontal eccentricity50/100/200mm. Use the matching one of12 load graphs. Do not transfer vertical selection to horizontal offset loading. |
| Montage / Werkstück | Use direction-specific bolt, engagement and torque tables. Front and top workpiece bolt lengths differ. Hold the slide when tightening workpiece bolts; holding the body can overload the guide. Apply direct output along the rod axis. |
| Werkstoffe / Durchbiegung | Material/structure illustration is based on a certain bore, not a universal BOM. Use pitch/yaw/roll deflection curves for the exact bore and stroke. Cylinder thrust inN is separate from guide moments and supported loadkg. |
| Sensorabstand gegen Störungen | For bores6/10/16/20, mounting arrangement diagram specifies at least d5/5/10/15mm and L21/25/35/47mm. d and L are distinct dimensions; follow the diagram, not a universal spacing. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
HLH-[6/10/16/20]×[published standard stroke]-SS ist der einzige veröffentlichte Magnetcode; kein Dämpfungs-/GewindesuffixHLH6×30SHLH10×50SHLH20×60S| 1Bohrung / Standardhub | 2S / Anschlüsse / Dämpfung |
|---|---|
| 6:5/10/15/20/25/30mm;10 zusätzlich40/50mm;16/20 zusätzlich40/50/60mm. | S mit Magnet;alle M5×0,8;Anschlagdämpfung. Kein leerer Magnet-,A-,G- oder T-Code veröffentlicht. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
HLH 20 × 30 S20 × 30Bohrung / Standardhub
Bohrung20mm mit Standardhub30mm; genaue Zeile prüfen.
SVeröffentlichte Magnetoption
Mit Magnet. Keine Leeroption und kein zusätzlicher Dämpfungs-/Gewindecode veröffentlicht.
HLH kombiniert einen kompakten doppeltwirkenden Zylinder mit einer Miniatur-Linear-Kugelführung. Genauen Bohrungs-/Hubcode mit S und M5×0,8 prüfen; Lastmasse, Überhang, Exzentrizität, Einbaulage und Geschwindigkeit zur Führungs- und Angebotsprüfung senden. Ein Standardcode belegt keine Lastfreigabe.
Die Tabelle nennt nur S mit Magnet und Anschlagdämpfung. Ohne S oder mit A/G/T den Originalcode zur Klärung senden.
Nein. Schubkraft für den pneumatischen Bedarf prüfen; dann Lastdiagramme und Mp/My/Mr mit Lage, Geschwindigkeit, Überhang und Exzentrizität anwenden.
HLH
HLH zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
