Kugelgelagerte Doppelkolbenstangen-Schlitten: HLQ Standard und HLQL symmetrisch, Bohrungen 6–25 mm. Ausführung, Hub, Endanschlag und metrischen/Rohranschluss prüfen; Modell, Last, Menge und Lieferziel anfragen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
HLQ
Standard-Montageanordnung · Kugellager
HLQL
Symmetrische Montageanordnung · eigene Zeichnungen
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
HLQ-Modellcode abgleichen
HLQ guide rails pressure ports and sensor specification
Hilfreich für den Modellabgleich:

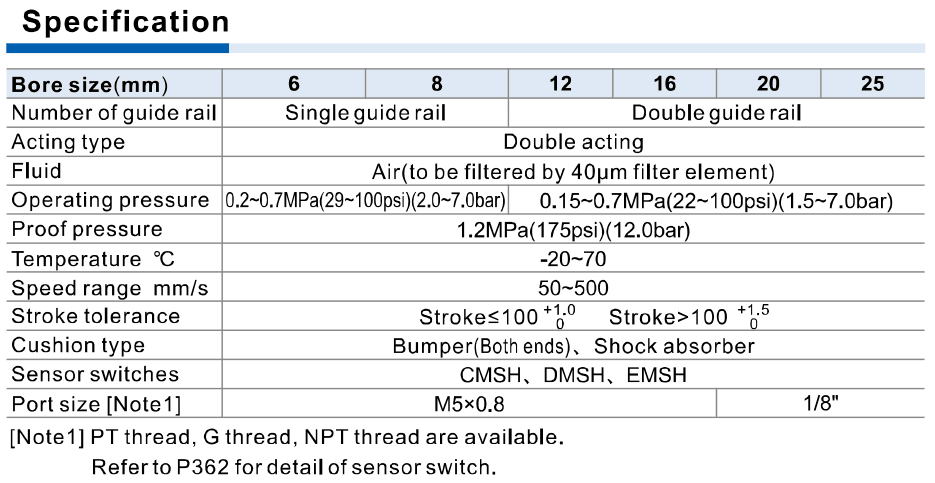

| Identität / Führung | Double-acting, dual-rod ball-bearing slide-table cylinder. Standard HLQ and symmetrical HLQL. Bores 6/8: single guide rail; 12/16/20/25: double guide rail. |
| Betriebs-/Prüfdruck | 6/8: 0.2–0.7 MPa; 12/16/20/25: 0.15–0.7 MPa. Proof 1.2 MPa is not operating pressure; air filtered by 40 μm element. |
| Temperatur / Geschwindigkeit | −20 to+70°C; 50–500 mm/s. Installation says meter-out speed control and below 500 mm/s; use the load/energy/moment method for actual selection. |
| Veröffentlichte Hübe | 6: 10/20/30/40/50; 8: plus 75; 12: plus 100; 16: plus 125; 20/25: plus 150 mm. Non-standard requests require confirmation. |
| Anschlüsse / Gewinde | 6/8/12/16: M 5×0.8 metric, no pipe-thread suffix.20/25: 1/8, blank PT, G G, T NPT. The generic ordering thread box does not convert small-bore M 5 into pipe thread. |
| Magnet / Sensoren | S: with magnet, the only published magnet field; installation says all are with magnet. CMSH/DMSH/EMSH. Maintain at least 3 mm spacing when units are side by side to avoid sensor malfunction. |
| Einsteller / Richtung | Blank: no adjuster. A: rubber stoppers both ends; AS: extension; AF: retraction. B: shock absorbers both ends; BS: extension; BF: retraction. Bore 6 excludes B/BS/BF. |
| Auswahl der Last | Table 1 maximum allowable applied-load references for 6/8/12/16/20/25: 4/8/15/30/40/70 N, not kg or output thrust. Effective allowance Wa=K×β×Wmax: top mounting K=1, front mounting K=0.6; β depends on average speed. Check actual applied load against Wa. |
| Kinetische Energie | Table 1 Emax(J), basic/rubber stopper: 6 0.01; 8 0.024; 12 0.05; 16 0.10; 20 0.13; 25 0.22. Shock absorber: 6 unavailable; 8 0.048; 12 0.10; 16 0.20; 20 0.26; 25 0.44. Available Ea=K×Emax; check moving-load energy, not just mass. |
| Moment und Überhang | Check horizontal or vertical dynamic/static pitch, yaw, roll as applicable, using stroke-specific Table 2 and actual L 1/L 2/L 3 overhangs. Sum of applicable moment ratios must be≤1. Calculate the allowable load with the catalogue equations and your actual overhangs. |
| Montage / Befestigung | Cylinder mounts in three directions; workpiece top/front mounting. Choose correct HLQ/HLQL drawing. Workpiece bolts at least 0.5 mm shorter than maximum thread depth; hold the slide while fastening to avoid damaging the guide. |
| Stoßdämpfer | 6: none; 8/12 ACA 0806-1N; 16 ACA 1007-1N; 20 ACA 1210-1N; 25 ACA 1412-1N. Lock-nut torque 1.67/1.67/3.14/3.14/10.8 Nm for 8/12/16/20/25. Bottom screws are not adjustment screws; do not turn them. |
| Zubehör / Material | F-HLQ[boresize][A/AS/AF/B/BS/BF] or F-HLQL... are adjuster accessories, not complete cylinder codes; 6 has no B/BS/BF. P 199 says A=AS+AF and B=BS+BF. Internal material list is based on one bore: exact material needs require confirmation. |
| Hubtoleranz | Stroke≤100: +1.0/0 mm; stroke>100: +1.5/0 mm. Dimensional/moment pages remain bore-, stroke- and handedness-specific. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
HLQ[L][bore]×[listed stroke]S[adjuster]-[G/T only20/25]Magnet und bohrungsabhängige End-/GewindeoptionenHLQ6×20SASHLQ12×50SAHLQ20×30SAS-GHLQL25×150SBF-T| ①Bauform / Bohrung / Hub | ②Magnet / Endanordnung | ③Anschlüsse / Gewinde |
|---|---|---|
| HLQ Standard, HLQL symmetrisch. 6 bis 50,8 bis 75,12 bis 100,16 bis 125,20/25 bis 150 mm gemäß diskreter Tabelle. | S-Magnet. Leer ohne Einsteller; A beide Gummistopper, AS Ausfahren, AF Einfahren; B beide Stoßdämpfer, BS Ausfahren, BF Einfahren. Bei 6 kein B/BS/BF. | 6–16 M 5×0,8 metrisch ohne Gewindesuffix;20/25 1/8, leer PT, G G, T NPT. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
HLQ20×30SAS-G①Bauform / Bohrung / Hub
HLQ Standard, HLQL symmetrisch. 6 bis 50,8 bis 75,12 bis 100,16 bis 125,20/25 bis 150 mm gemäß diskreter Tabelle.
②Magnet / Endanordnung
S-Magnet. Leer ohne Einsteller; A beide Gummistopper, AS Ausfahren, AF Einfahren; B beide Stoßdämpfer, BS Ausfahren, BF Einfahren. Bei 6 kein B/BS/BF.
③Anschlüsse / Gewinde
6–16 M 5×0,8 metrisch ohne Gewindesuffix;20/25 1/8, leer PT, G G, T NPT.
Kugelgelagerte Doppelkolbenstangen-Schlitten: HLQ Standard und HLQL symmetrisch, Bohrungen 6–25 mm. Ausführung, Hub, Endanschlag und metrischen/Rohranschluss prüfen; Modell, Last, Menge und Lieferziel anfragen.
Kein B, BS oder BF für Bohrung 6 veröffentlicht. Leer/Basic oder A/AS/AF-Gummistopper gemäß Tabelle; Energieanforderung zur Auswahl senden.
HLQL hat symmetrische Montage. Eigene Bohrungs-/Hubzeichnung sowie Anschluss-/Tischrichtung prüfen. Gemeinsame Codefelder belegen keine direkte Austauschbarkeit.
Nein. Korrigierte Last, Energie und statische/dynamische Momente getrennt prüfen. Montagerichtung, Lastzentrum,Überhang, Geschwindigkeit und Druck angeben.
