Doppeltwirkende Schlittenzylinder mit Kreuzrollenführung, Standard-HLS- und symmetrischer HLSL-Schnittstelle. Modell oder Etikett, Durchmesser, Hub, Einsteller, Last, Geschwindigkeit und Montagezeichnung mit Menge und Lieferziel für ein Angebot senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
HLS
Standard-Schlitten mit Kreuzrollenführung
HLSL
Symmetrischer Schlitten mit Kreuzrollenführung
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
HLS/HLSL-Modell abgleichen

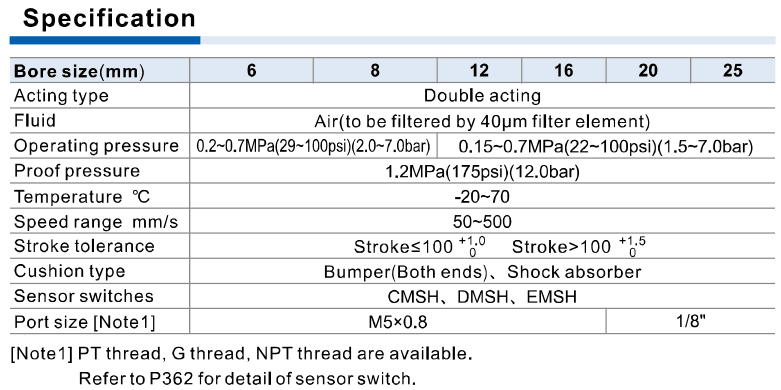

AirTAC HLS/HLSL official Specifications and port-catalogue discrepancy
Hilfreich für den Modellabgleich:
| Betriebsdaten | Doppeltwirkend; mit 40 μm gefilterte Luft; −20–70°C; Prüfdruck 1.2 MPa |
| Betriebsdruck | Bore 6/8: 0.2–0.7 MPa; bore 12/16/20/25: 0.15–0.7 MPa |
| Geschwindigkeit / Hubtoleranz | Specification: 50–500 mm/s; installation instructions require speed below 500 mm/s. Stroke ≤100 mm: +1/0; >100 mm: +1.5/0 mm |
| Veröffentlichte Standardhübe | 6: 10/20/30/40/50; 8: also 75; 12: also 75/100; 16: also 75/100/125; 20/25: also 75/100/125/150 mm. Consult for non-standard strokes |
| Anschlüsse / Quellenwiderspruch | 6/8/12/16: M5×0.8; 25: 1/8 with PT/G/NPT options. Bore 20: specification table M5×0.8, HLS20 and HLSL20 drawings 1/8; confirm exact port before quotation |
| Lastreferenz Wmax | Bores 6/8/12/16/20/25: 4/8/15/30/40/70 N, not kg. Allowable load Wa = K × β × Wmax; K top=1, front=0.6; β depends on average speed |
| Aufgenommene Energie Emax | Basic/rubber/shock J: 6=0.01/0.01/unavailable; 8=0.024/0.024/0.048; 12=0.05/0.05/0.1; 16=0.1/0.1/0.2; 20=0.13/0.13/0.26; 25=0.22/0.22/0.44. Ea=K×Emax |
| Moment- / Montageprüfung | Separate dynamic/static pitch, yaw and roll limits by bore and stroke; sum of normalized moments ≤1. Include mounting direction, overhang L1/L2/L3 and load in N; do not reduce selection to Wmax alone |
| Einbau / Sensorik | Workpiece bolts at least 0.5 mm shorter than maximum thread depth; hold the slide during tightening. All units have magnet; CMSH/DMSH/EMSH separately selected; adjacent cylinders need ≥3 mm spacing |
| Stoßdämpfer | Bore 6 unavailable. 8/12: ACA0806-1N, lock nut 1.67 N·m; 16: ACA1007-1N, 3.14 N·m; 20: ACA1210-1N, 3.14 N·m; 25: ACA1412-1N, 10.8 N·m. Consumables; do not adjust bottom screw |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
HLS/HLSL [bore] × [stroke] S [A/AS/AF/B/BS/BF] [thread]S erforderlich; Gewinde-Suffix nur bei geprüftem AnschlussHLS6×50SAHLSL16×100SBSHLS25×150SBG| 1Bauform | 2Durchmesser / Hub | 3Magnet | 4Einsteller | 5Anschlussgewinde |
|---|---|---|---|---|
| HLS Standard; HLSL symmetrisch. Die passende Zeichnung je Durchmesser verwenden. | 6/8/12/16/20/25 mm; veröffentlichten Standardhub wählen, keinen beliebigen Wert unter dem Maximum. | Pflicht-S mit Magnet bei allen HLS/HLSL. CMSH/DMSH/EMSH-Sensoren sind separat. | Leer Basis; A Gummianschlag beidseitig; AS Ausfahren; AF Einfahren; B Stoßdämpfer beidseitig; BS Ausfahren; BF Einfahren. Durchmesser 6 ohne B/BS/BF. | 6/8/12/16: M5×0.8, ohne Rohrgewinde-Suffix. 25: leer PT, G, T=NPT für 1/8. Anschluss bei Durchmesser 20 wegen Quellenwiderspruch klären. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
HLSL16×100SBS1Bauform
HLS Standard; HLSL symmetrisch. Die passende Zeichnung je Durchmesser verwenden.
2Durchmesser / Hub
6/8/12/16/20/25 mm; veröffentlichten Standardhub wählen, keinen beliebigen Wert unter dem Maximum.
3Magnet
Pflicht-S mit Magnet bei allen HLS/HLSL. CMSH/DMSH/EMSH-Sensoren sind separat.
4Einsteller
Leer Basis; A Gummianschlag beidseitig; AS Ausfahren; AF Einfahren; B Stoßdämpfer beidseitig; BS Ausfahren; BF Einfahren. Durchmesser 6 ohne B/BS/BF.
5Anschlussgewinde
6/8/12/16: M5×0.8, ohne Rohrgewinde-Suffix. 25: leer PT, G, T=NPT für 1/8. Anschluss bei Durchmesser 20 wegen Quellenwiderspruch klären.
Doppeltwirkende Schlittenzylinder mit Kreuzrollenführung, Standard-HLS- und symmetrischer HLSL-Schnittstelle. Modell oder Etikett, Durchmesser, Hub, Einsteller, Last, Geschwindigkeit und Montagezeichnung mit Menge und Lieferziel für ein Angebot senden.
Nein. Wmax ist ein Referenzwert in N. Montagefaktor K, Geschwindigkeitskorrektur β, hubabhängige Momente und zulässige Energie berücksichtigen. Last, Geschwindigkeit, Überhang und Montagezeichnung zur Klärung senden.
Die offizielle Spezifikation nennt M5×0.8; HLS20- und HLSL20-Zeichnungen zeigen 1/8. Deshalb Anschlussfoto und genaues Etikett zur Klärung senden.
HLS
HLS zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
