PHV-Inline-Handventile bieten A Dreifach-Absperrung mit Ausgangsentlüftung oder B Zweifach-Absperrung für6/8/10/12-mm-Rohr. Körperpfeil, A/B-Kennzeichnung und Entlüftungsbedarf abgleichen; Code oder Schaltungsfoto anfragen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
PHV-A
Dreifach: Ausgang entlüftet beim Schließen
PHV-B
Zweifach: Durchfluss gesperrt, keine veröffentlichte automatische Entlüftung
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
PHV-Handventilcode abgleichen

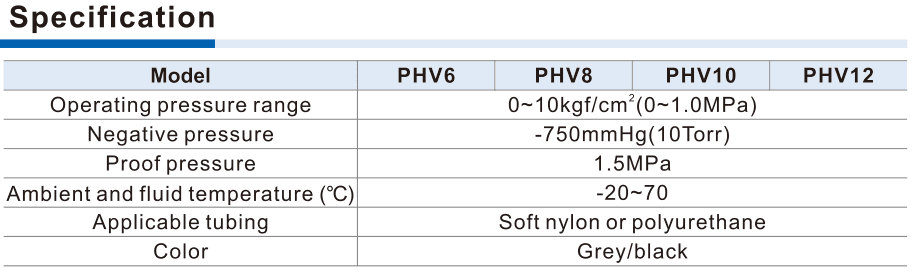

AirTAC PHV specification
Hilfreich für den Modellabgleich:
| Ventilidentität | PHV manually operated inline finger valve with tube push-in ends. A is three-way, B two-way. It is not an electric solenoid, speed controller, pressure regulator or certified safety valve. |
| A-/B-Luftkreis | A three-way connects supply to outlet when open and releases outlet pressure through exhaust when closed. B two-way shuts off flow without a published automatic outlet-exhaust function. Downstream trapped pressure, check valves and stored energy require actual circuit confirmation; no universal complete depressurization guarantee. |
| Flussrichtung und Knopfzustand | Match inlet/outlet with arrow on body. Open: knob arrow aligned with body arrow. Closed: knob arrow at90° to body arrow. Source states uni-direction character; do not assume reverse installation, bidirectional venting or interchangeable P/A ends. |
| Rohr- und Codematrix | Tube OD6/8/10/12 mm, A three-way or B two-way, blank grey or D black. Both release collar and body follow color. Knob has A/B identifier. No pipe-thread, G/NPT, coil voltage or throttling-setting code field. |
| Druck und Temperatur | Betriebsdruck 0–1.0 MPa; Prüfdruck 1.5 MPa; Umgebung/Medium −20 bis +70°C; Vakuum −750 mmHg. Weicher Nylon- oder Polyurethanschlauch. Der Prüfdruck ist kein Dauerbetriebsdruck; tatsächlichen Schlauchzustand und Abluftbetrieb bestätigen. |
| Material- und Anwendungsgrenze | Catalogue says no brass/copper body; published components include POM, PBT plastic body, aluminium alloy, stainless pin/spring and NBR seals. Copper-free claim is not food/medical/oxygen/chemical compatibility certification. No flow coefficient, lifetime cycles or certified isolation rating supplied. |
| Einbaumaße | A overall dimension for6/8/10/12 =51.5/58.5/66/71 mm; B17/18/21/22 mm; C40.5/42.5/42/46 mm; weight14.3/17.5/25.1/31.4 g. A/B valve functions share published external dimensions. Use actual collar access, knob swing and mounting-hole drawing; dimensional match alone does not prove circuit compatibility. |
| Angaben zur Anfrage | Send full code or valve photo, tube OD/material, A/B knob mark, body flow arrow, inlet/outlet circuit and downstream venting requirement, color, pressure/temperature, clearance, quantity and destination. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
PHV [6/8/10/12] [A/B] [blank/D]Rohr-OD, Drei-/Zweifachfunktion, Grau/SchwarzPHV6APHV8BDPHV10ADPHV12B| 1Rohr-OD | 2Funktion | 3Farbe |
|---|---|---|
| 6/8/10/12 mm. | A Dreifach mit Ausgangsentlüftung; B Zweifach ohne veröffentlichte automatische Entlüftung. | Leer Grau; D Schwarz. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
PHV8BD1Rohr-OD
6/8/10/12 mm.
2Funktion
A Dreifach mit Ausgangsentlüftung; B Zweifach ohne veröffentlichte automatische Entlüftung.
3Farbe
Leer Grau; D Schwarz.
PHV-Inline-Handventile bieten A Dreifach-Absperrung mit Ausgangsentlüftung oder B Zweifach-Absperrung für6/8/10/12-mm-Rohr. Körperpfeil, A/B-Kennzeichnung und Entlüftungsbedarf abgleichen; Code oder Schaltungsfoto anfragen.
Quelle nennt Ausgangsentlüftung ausdrücklich für A Dreifach, nicht B Zweifach. Flussrichtung und reale Ausgangsschaltung prüfen; Restdruck hinter anderen Ventilen kann bleiben. Keine zertifizierte Sicherheitsabsperrung belegt.
PHV
PHV zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
