Am Foto erkennen
- Vollständiger PTL-M-Code oder Foto der eingebauten Einheit
- 4- oder 6-mm-Schlauch-Außendurchmesser
- M5- oder PT1/8-Gewinde
- A-Abluft- oder B-Zuluftdrosselungsmarkierung
AirTAC PTL-M Mini-Push-Lock-Drosselrückschlagventile
PTL-M ist die kompakte L-förmige Push-Lock-Baureihe für 4- oder 6-mm-Schläuche. Vor der Anfrage Schlauch-Außendurchmesser, M5- oder PT1/8-Gewinde sowie die Kennzeichnung A für Abluft- oder...
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
PTL-M-202302280350040Steckverschraubungen

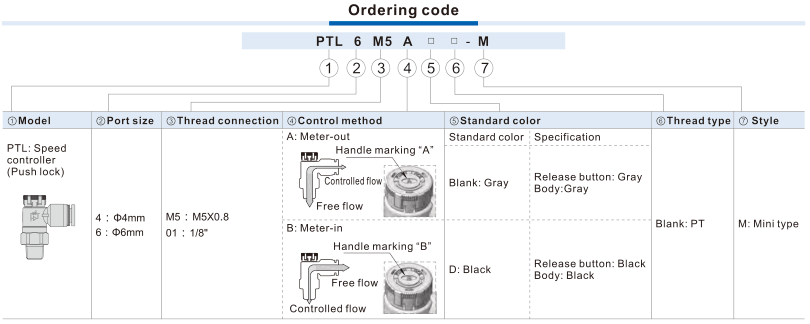

Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
PTL [4 / 6] [M5 / 01] [A / B] [color] - MVeröffentlichte PTL-M-CodefolgePTL4M5A-MPTL401B-MPTL6M5A-MPTL601B-M| ①Schlauch und Gewinde | ②Drosselrichtung | ③Ausführung |
|---|---|---|
| 4- oder 6-mm-Schlauch-Außendurchmesser mit M5- oder 01-PT1/8-Gewinde. | A: Abluftdrosselung; B: Zuluftdrosselung. | M: PTL-Mini-Ausführung. |
Über PTL-M-202302280350040
PTL-M ist die kompakte Ausführung der veröffentlichten PTL-Reihe. Sie ist auf 4- und 6-mm-Schlauch mit M5- oder PT1/8-Anschluss begrenzt und hat nicht denselben Größenbereich wie die Standard-PTL. A kennzeichnet Abluft- und B Zuluftdrosselung; Markierung am eingebauten Teil und Schaltung abgleichen.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Zeichnungsreferenz
- Confirm compact PTL-M rather than the 6–12 mm standard PTL range
- Match 4 or 6 mm tubing with M5 or PT1/8 thread
- Confirm A meter-out or B meter-in flow direction before RFQ
Wichtige Angaben fuer den Abgleich
Modellmuster
- PTL4M5A-M
- PTL401A-M
- PTL6M5A-M
- PTL601A-M
Referenzangaben
- Produkttyp: Mini L-form push-lock speed controller
- Betriebsdruck: 0–1.0 MPa
- Prüfdruck: 1.5 MPa
- Veröffentlichter Unterdruck: −750 mmHg (10 Torr)
- Veröffentlichter Temperaturbereich: −20 to 70 °C
- Referenzseite: PDF page 1
Fragen zum Abgleich
Wie bestätige ich den passenden Ersatz für AirTAC PTL-M-202302280350040 kompatible Steckverschraubung?
Starten Sie mit dem vorhandenen Etikett, Abmessungen, Anschluss- oder Montagedetails und einem aktuellen Foto. Diese AirTAC-kompatiblen...
Kann ich nur Fotos oder unvollständige Modellcodes senden?
Ja. Diese Seiten sind für kompatible oder Ersatzteilbeschaffung gedacht, wenn nur Fotos, Teilcodes oder Anwendungsdetails vorliegen.
PTL-M-202302280350040
Diese Serie zum Projektangebot hinzufügen
PTL-M-202302280350040 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
