110/160-Spulen: 10/16 mm Bohrung, Stecker oder Kabel, NC/NO und Class F/H. Spulen- und Ventiletikett zur Modell-, Zuordnungs- und Angebotsklärung senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
110
10 mm Bohrung · ausgewählte 030- und 150–250-Ventile
160
16 mm Bohrung · ausgewählte 050- und 320–500-Ventile
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
110/160-Spulencode abgleichen

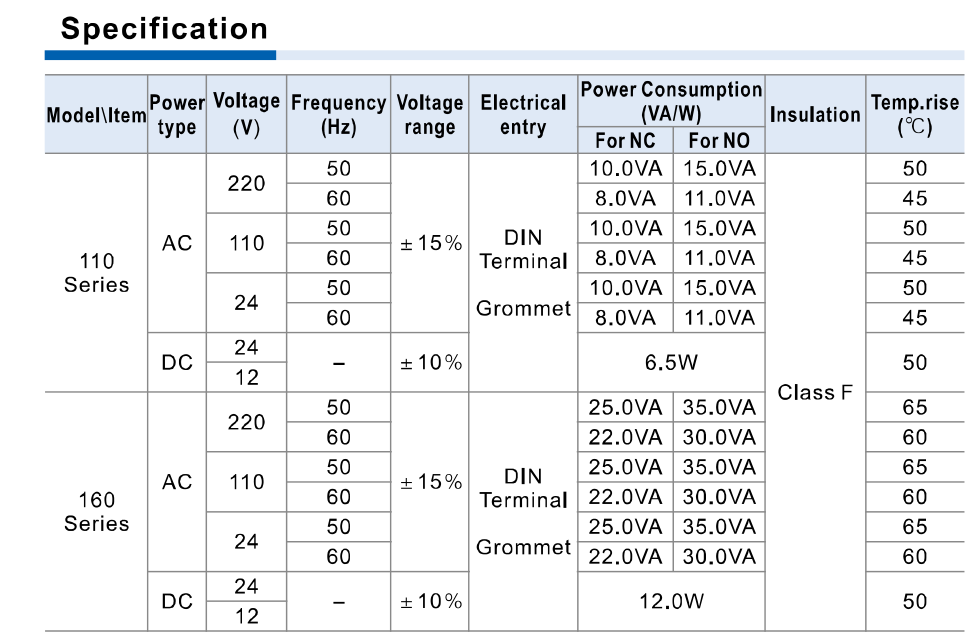

AirTAC110/160 specification reference
Hilfreich für den Modellabgleich:
| Spulengröße / Bohrung | A110: bore 10.0 mm; A160: bore 16.0 mm. These numbers do not establish complete installed geometry. |
| Anschluss / Ruhestellung | CD Klemmenanschluss, CL Kabelausgang; Ventiltyp leer NC, K bedeutet NO. Schaltzustand des vorhandenen Ventils abgleichen; K ist keine austauschbare Leistungsoption. |
| Spannung / Toleranz | A AC220V, B DC24V, C AC110V, E AC24V, F DC12V. AC50/60Hz ±15%; DC ±10%. |
| Isolationsklasse | Blank final field Class F; H Class H. Class F is selected for 2SA/2KSA and 2WA/2KWA; Class H for 2LA/2KLA. Generic specification table states Class F. |
| Class-F-Leistung NC / NO | 110 AC50/60Hz: NC10/8 VA, NO15/11 VA; DC6.5 W. 160 AC50/60Hz: NC25/22 VA, NO35/30 VA; DC12 W. Do not treat NC and NO AC powers as equal. |
| Class-F-Temperaturanstieg | 110 AC50Hz50°C, AC60Hz45°C, DC50°C; 160 AC50Hz65°C, AC60Hz60°C, DC50°C. Temperature rise is not an ambient-temperature limit. |
| 110 Class F Ventilauswahl | NC: 2SA030, 2SA150/200/250, 2WA030, 2WA150/200/250. NO: corresponding 2KSA and 2KWA sizes. |
| 160 Class F Ventilauswahl | NC: 2SA050, 2SA320/400/500, 2WA050. NO: corresponding 2KSA and 2KWA sizes. The matrix does not list 2WA/2KWA320–500. |
| Class H Ventilauswahl | 110 NC2LA030/150/200/250, NO2KLA030/150/200/250. 160 NC2LA050/320/400/500, NO2KLA050/320/400/500. These are published selection rows, not universal fit claims. |
| Class-H-Leistungsabweichung | 2KLA valve pages give AC10/8 VA or25/22 VA; generic Class F NO table gives15/11 or35/30 VA. Direct DC7/10.5 W differs from pilot/generic6.5/12 W. Confirm the actual Class H coil label; generic power figures do not establish the rating of a Class H coil. |
| Steckerbaugruppe | Catalogue shows screw, terminal shell, terminal core and terminal washer. Confirm connector scope separately; no separate connector SKU is published here. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
[CD/CL]-[A110/A160]-[blank/K]-[A/B/C/E/F]-[blank/H]Spulencode: leer NC und Class F; K NO; abschließend H Class HCDA110ACLA160KBCDA110KBH| 1Anschluss / Größe | 2Ruhestellung / Spannung / Klasse |
|---|---|
| CD Stecker, CL Kabel; A110 Bohrung10mm, A160 Bohrung16mm. | Leer NC oder K NO; A/B/C/E/F Spannung; abschließend leer Class F oder H Class H. |
110/160 ist eine Spulenfamilie für Medienventile mit Stecker- oder Kabelanschluss. Bohrung 10/16 mm, NC/NO-Auswahl, Spannung, Isolationsklasse und die veröffentlichte Ventiltabelle vor der Anfrage prüfen. Ein gültiger Code beschreibt die Spule; die Zuordnung benötigt Ventil- und Spulenetikett.
Nein. Bohrung, veröffentlichte Ventilauswahl, NC/NO, Spannung und F/H-Klasse prüfen. Ventil- und Spulenetikett sowie Einbaumaße senden; der Code allein belegt keine Austauschbarkeit.
Die allgemeine Leistungstabelle nennt Class F. Die 2KLA-Class-H-Ventilseiten nennen andere AC- und direkte DC-Werte. Tatsächliches Spulenetikett vor dem Ersatzangebot bestätigen.
