Diese Referenz umfasst veröffentlichte FB-Ex-Schutz-Ausführungen ausgewählter 3V-, 4V- und 4M-Magnetventile. Für die Beschaffungsprüfung vollständigen Ventilcode, Spannung, Anschlussgröße...
Bestellcode-Abgleich
Unterstütztes Codemuster
3V / 4V / 4M [series] [control] [port] [state if applicable] [A/B] [PT/G] -FBVeröffentlichte FB-VentilcodefolgeCFB092 [A/B]Veröffentlichter Ex-Schutz-Spulencode3V 2 10 08 NO A -FB4V 2 10 08 A -FB4M 2 10 08 A -FBCFB092ACFB092B| ①Ventilfamilie | ②Serie und Steuerung | ③Anschluss und Stellung | ④Spannung | ⑤FB-Suffix |
|---|---|---|---|---|

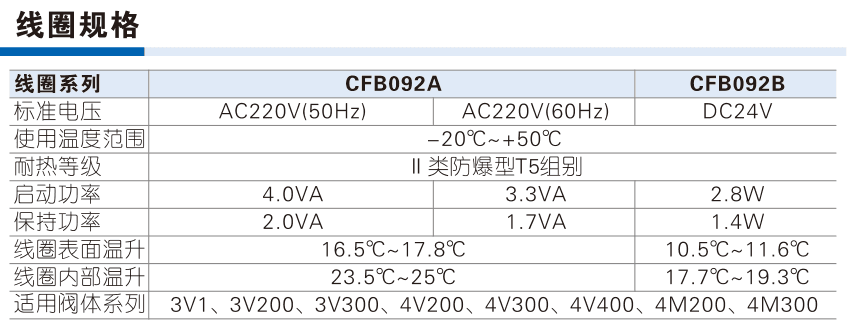

| 3V Zweiwege; 4V Fünfwege; 4M NAMUR. | Veröffentlichten 200/300/400- und Steuerungscode der Familie verwenden. | Anschlussgröße und bei 3V verwendete NC/NO-Stellung abgleichen. | A AC220V; B DC24V. Spulencode: CFB092A oder CFB092B. | Ex-Schutz-Magnetventilausführung. |
Gleiche Bauform bedeutet nicht gleiche Funktion. Zuerst Funktion und Schnittstelle bestätigen, dann Größe und Einbaumaße abgleichen.
3V-FB
3V-Zweiwege-Ex-Schutz-Ausführung
4V-FB
4V-Fünfwege-Ex-Schutz-Ausführung
4M-FB
4M-NAMUR-Ex-Schutz-Ausführung
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
4V 2 10 08 A -FB3V / 4V / 4MVentilfamilie
Zuerst die veröffentlichte Ventilfamilie wählen, dann die FB-Ausführung abgleichen.
2 / 3 / 4Serie
Veröffentlichte 200-, 300- oder 400-Serienpositionen hängen von der Ventilfamilie ab.
10 / 20 / 30C / 30E / 30PSteueranordnung
Den veröffentlichten Code für Einzel-/Doppelmagnet und Dreistellung der Ventilfamilie verwenden.
06 / 08 / 10 / 15Anschlussgröße
Den veröffentlichten Anschlussgrößencode für Familie und Serie abgleichen.
A / BNennspannung
A: AC220V; B: DC24V.
FBEx-Schutz-Ausführung
Veröffentlichtes FB-Suffix für Ex-Schutz-Magnetventile.
FB kennzeichnet die veröffentlichte Ex-Schutz-Ausführung für ausgewählte Ventilfamilien 3V, 4V und 4M. Sie ist für Einzelventile vorgesehen; daher zuerst Ventilfamilie und Grundmodell abgleichen, bevor Spule und Kabel als Ersatzlösung behandelt werden.
Produktabgleich
Nein. CFB092A und CFB092B kennzeichnen die veröffentlichte Spulenspannung, aber Ventilfamilie, Serie, Steueranordnung, Anschlüsse, Gewinde und...
3V
3V zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
