Direktbetätigte3V308-3/2-Ventile mit1/4-Anschlüssen undNC/NO. Spannung,Stecker/Kabel undPT/G/NPT abgleichen;Code,Menge und Lieferziel anfragen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
3V308-NC
3/2 direktbetätigt · geschlossen
3V308-NO
3/2 direktbetätigt · offen
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
3V3-Modellcode abgleichen
3V308 ordering matrix NC/NO voltage entry and thread
Hilfreich für den Modellabgleich:
| Funktion / Anschluss | 3-port2-position;direct acting;NC/NO;08=1/4;PT/G/NPT |
| Veröffentlichte Durchflussfläche / Cv | 11mm²/Cv0.62 |
| Normaler Betriebsdruck | 0–0.8MPa(0–114psi) |
| Hinweis zur Vakuumanwendung | Vacuum use is published,but the vacuum row has inconsistent unit values. Confirm the required vacuum level and suitability before selection. |
| Prüfdruck | 1.2MPa(175psi) |
| Temperatur / Gehäuse | −20 to+70°C;aluminum alloy |
| Spulenspannung / Toleranz | AC220V,AC110V,AC24V:±15%;DC24V,DC12V:±10% |
| Veröffentlichte Spulenleistung | AC:10VA;DC:6.5W |
| Spulenschutz / Isolierung | IP65(DIN40050); Klasse B; Klemmenanschluss oder Kabelausgang |
| Ansprechzeit / Frequenz | 0.05s and below;maximum10cycles/s at no load |
| Medium / Schmierung | Air filtered through40μm element;lubrication not required. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.

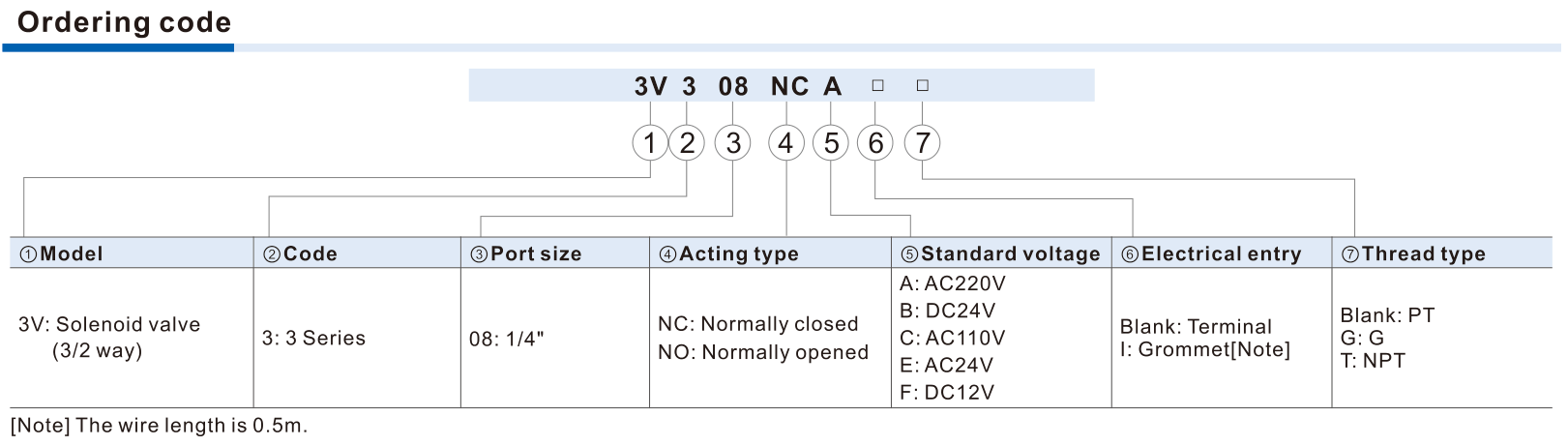

Bestellcode-Abgleich
Unterstütztes Codemuster
3V308-[NC/NO]-[A/B/C/E/F][blank/I][blank/G/T]Direktventil:Zustand,Spannung,Anschluss,Gewinde3V308-NC-B3V308-NO-BIG3V308-NC-AIT| 1Familie / Anschluss | 2Normalzustand | 3Spannung | 4Elektrischer Anschluss | 5Gewinde |
|---|---|---|---|---|
| Direktbetätigte3V3;nur08=1/4.Kein10/20-Feld. | NC geschlossen;NO offen. | A AC220V;B DC24V;C AC110V;E AC24V;F DC12V. | Leer Stecker;I Kabel,0,5m. | LeerPT;G G;T NPT;nach Anschluss. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
3V308-NO-BIG3V3+08Familie / Anschluss
Direktbetätigte3V3;nur08=1/4.Kein10/20-Feld.
NC/NONormalzustand
NC geschlossen;NO offen.
A/B/C/E/FSpannung
A AC220V;B DC24V;C AC110V;E AC24V;F DC12V.
blank/IElektrischer Anschluss
Leer Stecker;I Kabel,0,5m.
blank/G/TGewinde
LeerPT;G G;T NPT;nach Anschluss.
3V3 ist das direktbetätigte Dreiwege-Zweipositions-Magnetventil3V308,nicht die vorgesteuerte3V300-Familie. NC geschlossen undNO offen sind veröffentlicht;Anschluss nur08=1/4. Normalbetrieb ab0MPa. Vakuum ist genannt,doch die Druckzeile hat widersprüchliche Einheitenwerte:Anwendung bestätigen statt einen Zahlenwert vorauszusetzen.
Nein.3V3 verwendet das direktbetätigte3V308 mitNC/NO und1/4-Anschlüssen.Kein10/20-Vorsteuerfeld.Eigene Einbauzeichnungen und Spulendaten verwenden.
Ja.Originalcode,Etikett oder Foto,Vakuumanforderung,Menge und Lieferziel senden.Vakuum ist genannt,doch die Zahlenzeile widersprüchlich:Anwendung bestätigen lassen.
3V3
3V3 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
