Vor der Anfrage beachten
- Elektrisches Ventil,Luftsteuerventil undBasis getrennt abgleichen.
AirTAC-Beschaffungsreferenz•Magnetventile
SERIE4STV
AirTAC 4STV Magnetventile
4STV 3/2-Magnetventile der Größen 100–300. Einfachbetätigung mit NC/NO oder Doppelbetätigung,...
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
Beschaffungsweg & Anfragehinweise
4STV 3/2-Magnetventile der Größen 100–300. Einfachbetätigung mit NC/NO oder Doppelbetätigung, Spannung, Stecker, Kabellänge, Anschluss und Gewinde bestätigen. Typenschild oder Schaltplan mit Menge und Lieferziel für ein Angebot senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
4STV/4SV-Modell abgleichen
Zeichnungen & Einbaumaße
Zeichnung, Maße & technische Kenndaten
Einbaumaße vergleichen

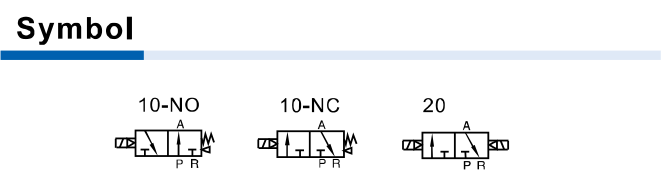

AirTAC 4STV official symbols
Hilfreich für den Modellabgleich:
- Ventil-/Spulenetikett undSchaltplan
- Größe,Funktion,Anschluss,Abluft,Gewinde
- Spannung,Stecker,Kabellänge
- Basis undEinbau
- Menge undLieferziel
- Confirm solenoid action/circuit andvoltage
- Matchconnector,length,mount,exhaust/thread
- Manifold independent;noair-pilot substitution
Technische Katalogdaten
| Media / pressure | Mit 40 μm oder feiner gefilterte Luft; vorgesteuertes Hauptventil; Prüfdruck 1.2 MPa ist kein Betriebsdruck. −20–70°C; Gehäuse aus Aluminiumlegierung; keine Schmierung erforderlich. Nach Beginn der Schmierung dasselbe Schmiermedium weiterverwenden; ISO VG32 oder gleichwertig. |
| Coil / supply | A AC220V; B DC24V; C AC110V; E AC24V; F DC12V. AC2.0VA, DC1.2W; AC tolerance+15%/−10%, DC±10%; F insulation, IP65, activation≤0.05s. These are source coil ratings, not machine-cycle or installed ingress guarantees. |
| Connector / wire | Leer Klemmenanschluss; I Kabelausgang; D DIN-Anschluss; M M8-Kabelausgang. Klemmenanschluss horizontal/vertikal einsteckbar. Leitungslänge leer 0.5 m; 200=2.0 m ist nur für den Klemmenanschluss angegeben. Kabelausgang/M8 bleiben 0.5 m. DIN mit 2 m ist nicht eindeutig veröffentlicht und muss bestätigt werden. |
| Gewinde | Blank PT, G G, T NPT. M5 is M5×0.8 and has no thread suffix; do not treat it as PT/G/NPT. Match actual manifold and valve threads. |
| Accessories / replacement | 4STV/4SV solenoid valves differ from 4STA/4SA air-pilot valves. Matching-size 4STV or 4SV manifold is an independent accessory page, not a child solenoid-valve model. Source contains no replacement coil-family code; 080/092 and 110/160 coil compatibility requires separate confirmation. |
| Safety / duty | Maximum frequency is no-load; installed operating duty and response require confirmation. Double control or closed-center function is not certified safety load holding. Send circuit, voltage, connector, port/thread, mount, quantity and destination. |
| 4STV selection | 100 ports M5/06; 200 ports 06/08; 300 ports 08/10. All inlet, outlet and exhaust use M5/1/8, 1/8/1/4, 1/4/3/8 respectively. Single 10 requires NC normally closed or NO normally open; double 20 has no NC/NO. Three-port two-position only; no 30C/E/P. |
| 4STV operating / flow | Operating 0.15–0.8MPa; maximum 5 cycles/s, no load. Published flow: 100 port 06 area 10.2mm² Cv 0.6; 200 port 08 area 17 Cv 1.0; 300 port 10 area 31 Cv 1.8. Alternate ports M5 / 200-06 / 300-08 have no individually published value; confirm. |
| 4STV-Abmessungen und Ausführungsgrenzen | Own terminal-style single/double drawings and dimensional tables for 100–300. Nominal length A: single 86/98/109mm; double 118.5/131.5/142.5mm for 100/200/300. Other connector envelopes need assembly confirmation. Some catalogue labels show 410/420, but the ordering and specification tables do not list a 400 size; 400-size availability requires confirmation. Confirm installed body, mount and connector envelope. Source double-code note says double air control despite solenoid 20 heading; use pneumatic symbol and actual label for confirmation. |
| 4STV manifold | Same-size 4STV100M/200M/300M manifold, source page 3; 1F–30F ordering but dimension table 1F–20F. Blanking plate P-4STV100M-R2 pattern. Separate existing accessory page; no 4SV interchange inferred. |
Häufige Modellcodes & Konfigurationen:Für die Anfrage verwendbar
4STV110-06NCB4STV120-M5A4STV210-08NOCIG4STV320-10BMT
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Technische Referenz & Leitfaden
Modellcode, Kompatibilität & Spezifikationen
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
4STV110-06NCBVentilcode und tatsächliche Ausführung bestätigen4STV110-06NCB4STV120-M5A4STV210-08NOCIG4STV320-10BMT| 1Size / action | 2Port | 3Voltage | 4Connector / wire | 5Thread |
|---|---|---|---|---|
| 100–300;10NC/NO or20,double,noNC/NO. | 100M5/06,20006/08,30008/10. Confirm exhaust separately. | A220VAC/B24VDC/C110VAC/E24VAC/F12VDC. | Leer Klemmenanschluss / I Kabelausgang / D DIN / M M8. Leer 0.5 m; 200 mit 2 m nur beim leeren Klemmenanschlusscode eindeutig angegeben. | BlankPT/G G/T NPT;M5nothreadsuffix. |
Über 4STV
4STV 3/2-Magnetventile der Größen 100–300. Einfachbetätigung mit NC/NO oder Doppelbetätigung, Spannung, Stecker, Kabellänge, Anschluss und Gewinde bestätigen. Typenschild oder Schaltplan mit Menge und Lieferziel für ein Angebot senden.
Fragen zum Abgleich
Ventil oderBasis?
Diese Magnetventile werden elektrisch betätigt. Luftsteuerventile 4STA/4SA und gleichnamige M-Verteilerbasen sind eigenständige Produkte. Funktion, Spannung und Einbaumaße vor einer Ersatzanfrage separat bestätigen.
4STV
Diese Serie zum Projektangebot hinzufügen
4STV zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
Prüfanforderungen vor dem Angebot bestätigenVersandart angebenLiefertermin im Angebot bestätigenSeefracht & Bahnfracht
