Startseite/Produktserien/AirTAC Sourcing/Magnetventile/4SV

AirTAC 4SV Fünfwege-Zweiwege- und Dreiwege-Magnetventile

4SV umfasst Fünfwege-Zweiwege- und Dreiwege-Magnetventile der Serien 100–400. Für die Anfrage vollständigen Code, Steuerung und Mittelstellung, Anschluss, Spannung, Stecker, Gewinde und...

Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
Anfrage startenFoto / Etikett senden
4SVMagnetventile
4SV solenoid valve family product reference
Verifiziertes Referenzbild der Produktfamilie.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

4SV [1/2/3/4] [10/20/30C/30E/30P] [M5/06/08/10/15] [A-F] [connector/lead] [PT/G/NPT]Veröffentlichte 4SV-Codefolge
4SV110-064SV230-084SV330E-104SV420-15
①Serie/Funktion②Anschluss③Spannung/Ausgang/Gewinde
100–400 Serie; 10/20 Zweiwege; 30C/30E/30P Dreiwege-Mittelstellung.M5, 1/8, 1/4, 3/8 oder 1/2 Zoll gemäß veröffentlichter Größe.A AC220V; B DC24V; C AC110V; E AC24V; F DC12V; Stecker/Leitung und PT/G/NPT abgleichen.

Modellcode lesen

Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.

4SV 2 30E 08 B

4SVVentilfamilie

Fünfwege-Zweiwege- oder Dreiwege-Magnetventil.

1 / 2 / 3 / 4Seriengröße

Veröffentlichte 100-, 200-, 300- oder 400-Serie.

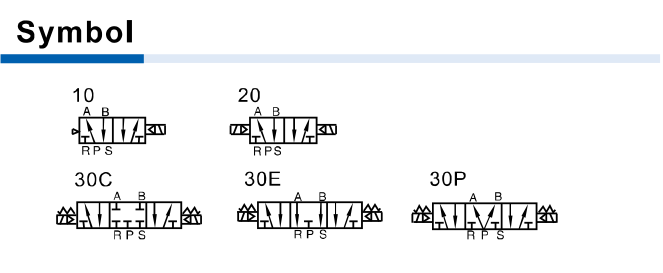

10 / 20 / 30C / 30E / 30PSteuerung / Mittelstellung

Zweiwege-Steuerung oder Dreiwege-Mittelstellung abgleichen.

M5 / 06 / 08 / 10 / 15Anschluss

Veröffentlichter Anschlusscode für die gewählte Größe.

A–FSpannung

Veröffentlichter AC/DC-Spannungscode.

Über 4SV

4SV ist eine Fünfwegeventilfamilie mit Zweiwege- und Dreiwegeformen. 10/20 kennzeichnen die veröffentlichten Zweiwege-Einzel-/Doppelmagnetoptionen; 30C, 30E und 30P sind Dreiwege-Mittelstellungsoptionen. Diese Steuerfelder ändern das Kreisverhalten und müssen mit dem eingebauten Ventil abgeglichen werden.

Produktabgleich

Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

Am Foto erkennen
4SV solenoid valve family product reference
  • Vollständiger 4SV-Code oder lesbares Ventiletikett
  • Zweiwege-Steuerung 10/20 oder Dreiwege-Steuerung 30C/30E/30P
  • Benötigte Mittelstellung für ein Dreiwegeventil
  • Seriengröße, Anschluss, Spannung, Stecker-/Leitungslänge und PT/G/NPT-Gewinde
  • Innenentlüftung, Basis-/Ventilinselmontage und eingebaute Anschlussanordnung
Zeichnungsreferenz
4SV solenoid valve ordering code referenceOpen drawing4SV solenoid valve technical referenceOpen drawing
  • Confirm 4SV five-port two- or three-position function, series size, control code, center condition, port, voltage and thread
  • Compare internal exhaust, connector/lead configuration, base/manifold mounting and installed port face
Wichtige Angaben fuer den Abgleich

Modellmuster

  • 4SV110-06
  • 4SV130-06
  • 4SV210-08
  • 4SV230-08

Referenzangaben

  • Produkttyp: Five-port two-position and three-position solenoid valve
  • Veröffentlichte Größen: 100, 200, 300, 400 series
  • Veröffentlichter Druckbereich: Two-position 0.15–0.8 MPa; three-position 0.2–0.8 MPa
  • Referenzseiten: PDF pages 1–2

Fragen zum Abgleich

Warum muss die 4SV-Dreiwege-Mittelstellung abgeglichen werden?

Die veröffentlichten Codes 30C, 30E und 30P stehen für unterschiedliche Dreiwege-Mittelstellungen, die das pneumatische Kreisverhalten ohne...

4SV

Diese Serie zum Projektangebot hinzufügen

4SV zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage startenTeileliste oder BOM senden
