Öffentliche AirTAC-Unterlagen führen 4V100 als Magnetventilserie mit 5/2- und 5/3-Wegefunktionen. Vollständiges Modell, Schaltfunktion, Pilotmodus, Spannung, Anschlussausführung und...
Bestellcode-Abgleich
Unterstütztes Codemuster
4V1 [10/20/30C/30E/30P] [M5/06] [A-F] [connector/lead] [PT/G/NPT] [pilot]Veröffentlichte 4V100-Codefolge4V110-M54V120-064V130C-064V130E-M54V130P-06| ①Funktion | ②Anschluss | ③Spannung und Schnittstelle |
|---|---|---|
| 10/20 5/2; 30C/30E/30P 5/3-Mittelstellung. | M5 oder 1/8 Zoll. | AC/DC-Spannung, Stecker/Leitung, Gewinde, Vorsteuerung und Basis-/Ventilinselschnittstelle abgleichen. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
4V 1 30E 06 B4VVentilfamilie
Fünfwege-Wege-Magnetventil.
1Serie
100er-Serie.

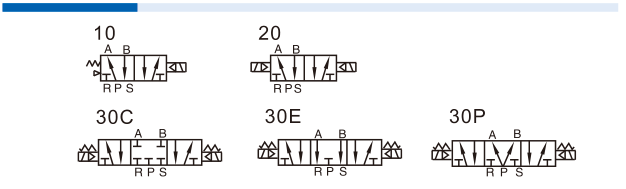

10 / 20 / 30C / 30E / 30PSteuerung / Mittelstellung
5/2-Steuerung oder 5/3-Mittelstellung abgleichen.
M5 / 06Anschluss
M5- oder 1/8-Zoll-Anschluss.
A–FSpannung
Veröffentlichter AC/DC-Spannungscode.
Eine Referenz für elektrisch betätigte Wegeventile. Die offizielle Serienseite nennt internen oder externen Pilotmodus, 5/2- und 5/3-Wegefunktionen, Handhilfsbetätigung, Spannungsoptionen und Sockelintegration; für die endgültige Zuordnung ist der vollständige Modellcode erforderlich.
Produktabgleich
Wenn vorhanden vollständigen Modellcode sowie Schaltfunktion, Spulenspannung, Pilotmodus, Anschlussausführung und Sockel- oder Ventilinseldetails...
Die Mittelstellung beeinflusst das Kreisverhalten ohne Betätigung. Schaltzeichen vor Auswahl einer Beschaffungs- oder Ersatzoption bestätigen.
4V-100
4V-100 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
