Startseite/Produktserien/AirTAC Sourcing/Magnetventile/6STV

AirTAC 6STV Dreiwege-Zweiwege-Magnetventile

6STV ist eine Dreiwege-Zweiwege-Magnetventilfamilie der Größen 0500 bis 300. Vor der Anfrage Schließer- oder Öffnerzustand, Einzel- oder Doppelsteuerung, Anschluss, Spannung,...

Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
Anfrage startenFoto / Etikett senden
6STVMagnetventile
6STV three-port two-position solenoid valve product reference
Verifiziertes Referenzbild der Produktfamilie.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

6STV [05/1/2/3] [10/20] [M5/06/08/10] [NC/NO] [voltage] [plug/lead] [PT/G/NPT]Veröffentlichte 6STV-Codefolge
6STV0510-M56STV110-066STV120-066STV310-10
①Funktion / Steuerung②Größe / Anschluss③Elektrik / Gewinde
Dreiwege-Zweiwege; 10 Einzelmagnet (NC/NO) oder 20 Doppelmagnet.0500, 100, 200 oder 300 mit dem veröffentlichten Anschluss M5, 1/8, 1/4 oder 3/8 Zoll.Veröffentlichte Spannung, Stecker- oder Leitungsoption, Leitungslänge und PT/G/NPT-Gewinde abgleichen。

Modellcode lesen

Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.

6STV 1 10 06 NC B

6STVVentilfamilie

Veröffentlichte Dreiwege-Zweiwege-Magnetventilfamilie.

05 / 1 / 2 / 3Seriengröße

Veröffentlichte Serie 0500, 100, 200 oder 300.

10 / 20Steuerung

10 Einzelmagnet; 20 Doppelmagnet.

M5 / 06 / 08 / 10Anschluss

Veröffentlichter Anschlusscode für die gewählte Größe.

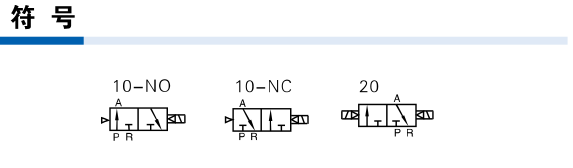

NC / NOGrundstellung

Veröffentlichte Schließer- oder Öffnerauswahl für 10-Einzelmagnetmodelle.

A–F / I / D / M / G / TSpannung, Leitung und Gewinde

Veröffentlichte Felder für Spannung, Leitung/Stecker, Länge und PT/G/NPT; vollständigen Code abgleichen。

Über 6STV

6STV ist eine Dreiwege-Zweiwege-Ventilfamilie und unterscheidet sich von der Fünfwegefamilie 6SV. Der Code 10 umfasst die veröffentlichte Einzelmagnetform mit NC- oder NO-Auswahl; 20 kennzeichnet die veröffentlichte Doppelmagnetform. Größe, Anschluss, Spannung, Stecker/Leitung und Gewinde bleiben Abgleichfelder auf dieser kanonischen Seite.

Produktabgleich

Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

Am Foto erkennen
6STV three-port two-position solenoid valve product reference
  • Vollständiger 6STV-Code oder lesbares Ventiletikett
  • NC- oder NO-Zustand bei einer Einzelmagnetkonfiguration 10
  • Einzelmagnetsteuerung 10 oder Doppelmagnetsteuerung 20
  • Größe 0500, 100, 200 oder 300; Anschlusscode und eingebautes Gewinde
  • Benötigte Spannung, Stecker-/Leitungsoption, Leitungslänge und PT/G/NPT-Gewinde
  • Montagefläche und eingebaute Anschlussorientierung
Zeichnungsreferenz
6STV solenoid valve ordering code referenceOpen drawing6STV solenoid valve installation drawing referenceOpen drawing
  • Confirm 6STV three-port, two-position function, including the published NC or NO state
  • Match 0500/100/200/300 size, single/double control, port, voltage, connector/lead and thread before quotation
Wichtige Angaben fuer den Abgleich

Modellmuster

  • 6STV0510-M5
  • 6STV0520-M5
  • 6STV110-06
  • 6STV120-06

Referenzangaben

  • Produkttyp: Three-port two-position solenoid valve
  • Veröffentlichte Größen: 0500, 100, 200, 300 series
  • Veröffentlichter Anschlussbereich: M5, 1/8, 1/4, 3/8 inch by model
  • Veröffentlichter Betriebsdruck: 0.15–0.8 MPa (21–114 psi)
  • Veröffentlichter Prüfdruck / Temperatur: 1.2 MPa; -20 to 70 °C
  • Referenzseiten: PDF pages 1–3

Fragen zum Abgleich

Ist 6STV dasselbe wie ein Fünfwegeventil?

Nein. 6STV ist als Dreiwege-Zweiwegefamilie veröffentlicht. Vor einem Ersatz Schaltzeichen und benötigten NC- oder NO-Zustand bestätigen.

Kann ein Einzelmagnetcode 10 allein über die Anschlussgröße gewählt werden?

Nein. Grundstellung NC oder NO, Spannung, elektrischer Anschluss und Gewinde gehören zum veröffentlichten Codekontext. Vollständiges Etikett oder...

6STV

Diese Serie zum Projektangebot hinzufügen

6STV zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage startenTeileliste oder BOM senden
