Startseite/Produktserien/AirTAC Sourcing/Magnetventile/6SV

AirTAC 6SV Fünfwege-Zweiwege- und Dreiwege-Magnetventile

6SV ist eine Fünfwege-Wegeventilfamilie der Größen 0500 bis 400 mit Zweiwege- und Dreiwegekonfigurationen. Vor der Anfrage vollständigen Code, Schaltfunktion, Mittelstellung, Anschluss,...

Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
Anfrage startenFoto / Etikett senden
6SVMagnetventile
6SV five-port solenoid valve product reference
Verifiziertes Referenzbild der Produktfamilie.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

6SV [05/1/2/3/4] [10/20/30C/30E/30P] [M5/06/08/10/15] [voltage] [plug/lead] [PT/G/NPT]Veröffentlichte 6SV-Codefolge
6SV0510-M56SV110-066SV130C-066SV230C-086SV410-15
①Schaltfunktion②Größe / Anschluss③Elektrik / Gewinde
10/20 Zweiwege; 30C gesperrte Mitte, 30E entlüftete Mitte, 30P druckbeaufschlagte Mitte.Serie 0500 bis 400 mit veröffentlichter Auswahl M5, 1/8, 1/4, 3/8 oder 1/2 Zoll.Veröffentlichte Spannung, Stecker- oder Leitungsoption, Leitungslänge und PT/G/NPT-Gewinde abgleichen.

Modellcode lesen

Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.

6SV 2 30C 08 B

6SVVentilfamilie

Veröffentlichtes Fünfwege-Wege-Magnetventil.

05 / 1 / 2 / 3 / 4Seriengröße

Veröffentlichte Serie 0500, 100, 200, 300 oder 400.

10 / 20 / 30C / 30E / 30PFunktion / Mittelstellung

10/20 Zweiwege; 30C gesperrte Mitte, 30E entlüftete Mitte, 30P druckbeaufschlagte Mitte.

M5 / 06 / 08 / 10 / 15Anschluss

Veröffentlichter Anschlusscode für die gewählte Größe.

A–F / I / D / M / G / TElektrik und Gewinde

Veröffentlichte Felder für Spannung, Stecker/Leitung, Leitungslänge und PT/G/NPT-Gewinde abgleichen.

Über 6SV

6SV ist eine Fünfwege-Wegeventilfamilie. Die Codes 10 und 20 kennzeichnen veröffentlichte Zweiwegeformen mit Einzel- bzw. Doppelmagnet; 30C, 30E und 30P kennzeichnen veröffentlichte Dreiwege-Mittelstellungen. Diese Kreiswahl ist wesentlich für den Abgleich, bleibt jedoch auf dieser einen kanonischen Serienseite.

Produktabgleich

Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

Am Foto erkennen
6SV five-port solenoid valve product reference
  • Vollständiger 6SV-Code oder lesbares Ventiletikett
  • Zweiwegekreis 10/20 oder Dreiwegekreis 30C/30E/30P
  • Größe 0500, 100, 200, 300 oder 400 und eingebauter Anschluss
  • Benötigte Spannung, Stecker-/Leitungsart und Leitungslänge
  • PT-, G- oder NPT-Gewinde und Ventilinsel-/Basisschnittstelle
Zeichnungsreferenz
6SV solenoid valve ordering code referenceOpen drawing6SV solenoid valve installation drawing referenceOpen drawing
  • Confirm 6SV five-port function and distinguish 10/20 two-position from 30C/30E/30P three-position control
  • Match 0500/100/200/300/400 size, port, voltage, plug/lead, lead length, thread and installed mounting face
Wichtige Angaben fuer den Abgleich

Modellmuster

  • 6SV0510-M5
  • 6SV0530-M5
  • 6SV110-06
  • 6SV130C-06

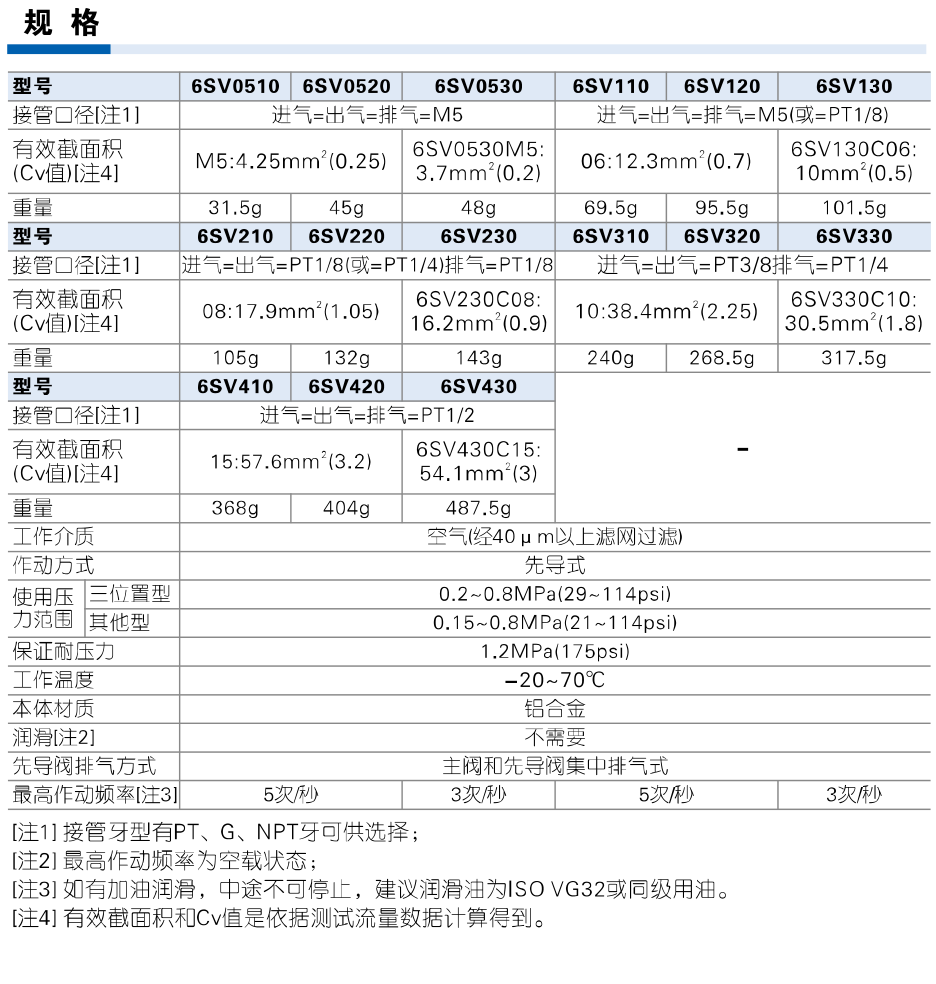

Referenzangaben

  • Produkttyp: Five-port two-position and three-position solenoid valve
  • Veröffentlichte Größen: 0500, 100, 200, 300, 400 series
  • Veröffentlichter Anschlussbereich: M5, 1/8, 1/4, 3/8, 1/2 inch by model
  • Veröffentlichter Betriebsdruck: Two-position: 0.2–0.8 MPa; other published valve forms: 0.15–0.8 MPa
  • Veröffentlichter Prüfdruck / Temperatur: 1.2 MPa; -20 to 70 °C
  • Referenzseiten: PDF pages 1–4

Fragen zum Abgleich

Wie unterscheidet sich 6SV von 6STV?

6SV ist die veröffentlichte Fünfwegefamilie mit Zweiwege- und Dreiwegeoptionen. 6STV ist eine Dreiwege-Zweiwegefamilie. Vor dem Angebot...

Warum muss ein Code 30C, 30E oder 30P erhalten bleiben?

Der Code bestimmt die Dreiwege-Mittelstellung und verändert den pneumatischen Kreiszustand, wenn kein Magnet angesteuert wird. Er muss anhand des...

6SV

Diese Serie zum Projektangebot hinzufügen

6SV zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage startenTeileliste oder BOM senden
