Startseite/Produktserien/AirTAC Sourcing/Magnetventile/7V

AirTAC 7V Fünfwege-Zweiwege- und Dreiwege-Magnetventile

7V ist eine Fünfwege-Wegeventilfamilie der Größen 0500 bis 300 mit Gewinde- und veröffentlichten Steckanschlussformen. Vor der Anfrage vollständigen Code, Schaltfunktion, Mittelstellung,...

Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
Anfrage startenFoto / Etikett senden
7VMagnetventile
7V five-port solenoid valve product reference
Verifiziertes Referenzbild der Produktfamilie.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

7V [05/1/2/3] [10/20/30C/30E/30P] [blank/J] [M5/04/06/08/10] [voltage] [lead] [PT/G/NPT]Veröffentlichte 7V-Codefolge
7V0510-M57V0510-J047V110-067V210-087V320-10
①Anschlussform②Schaltfunktion③Größe / Elektrik
Leere Gewindeform oder Steckanschlussform J; passende Basis/Schnittstelle bestätigen.10/20 Zweiwege; 30C gesperrte Mitte, 30E entlüftete Mitte, 30P druckbeaufschlagte Mitte.Serie 0500 bis 300; Anschluss, Spannung, Leitungslänge und PT/G/NPT-Gewinde aus dem vollständigen Code abgleichen.

Modellcode lesen

Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.

7V 2 10 J 08 B 050

7VVentilfamilie

Veröffentlichtes Fünfwege-Wege-Magnetventil.

05 / 1 / 2 / 3Seriengröße

Veröffentlichte Serie 0500, 100, 200 oder 300.

10 / 20 / 30C / 30E / 30PFunktion / Mittelstellung

10/20 Zweiwege; 30C gesperrte Mitte, 30E entlüftete Mitte, 30P druckbeaufschlagte Mitte.

blank / JAnschlussform

Leer Gewindeanschluss; J veröffentlichte Steckanschlussform.

M5 / 04 / 06 / 08 / 10Anschluss

Veröffentlichter Anschlusscode für die gewählte Form und Größe.

A–F / 050 / 200 / G / TSpannung, Leitung und Gewinde

Veröffentlichte Felder für Spannung, Leitungslänge und PT/G/NPT-Gewinde abgleichen.

Über 7V

7V ist eine Fünfwege-Wegeventilfamilie mit veröffentlichten Gewinde- und Steckanschlussformen. Die Zweiwegeauswahl 10/20 und die Dreiwegeauswahl 30C/30E/30P müssen abgeglichen werden; die Steckanschlussausführung hat einen anderen Basis-/Schnittstellenkontext als die Gewindeform. Sie bleiben auf einer Familienseite mit codebezogenen Auswahldaten.

Produktabgleich

Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

Am Foto erkennen
7V five-port solenoid valve product reference
  • Vollständiger 7V-Code oder lesbares Ventiletikett
  • Gewindeanschluss oder Steckanschlussform J
  • Zweiwegekreis 10/20 oder Dreiwegekreis 30C/30E/30P
  • Größe 0500, 100, 200 oder 300 und eingebauter Anschluss
  • Benötigte Spannung, Leitungslänge, PT/G/NPT-Gewinde und Montage-/Basisschnittstelle
Zeichnungsreferenz
7V solenoid valve ordering code referenceOpen drawing7V solenoid valve installation drawing referenceOpen drawing
  • Confirm 7V five-port function and distinguish 10/20 two-position from 30C/30E/30P three-position control
  • Confirm threaded or push-in port form, then match 0500/100/200/300 size, port, voltage, lead length, thread and manifold/base interface
Wichtige Angaben fuer den Abgleich

Modellmuster

  • 7V0510-M5
  • 7V0510-J04
  • 7V110-06
  • 7V110-J06

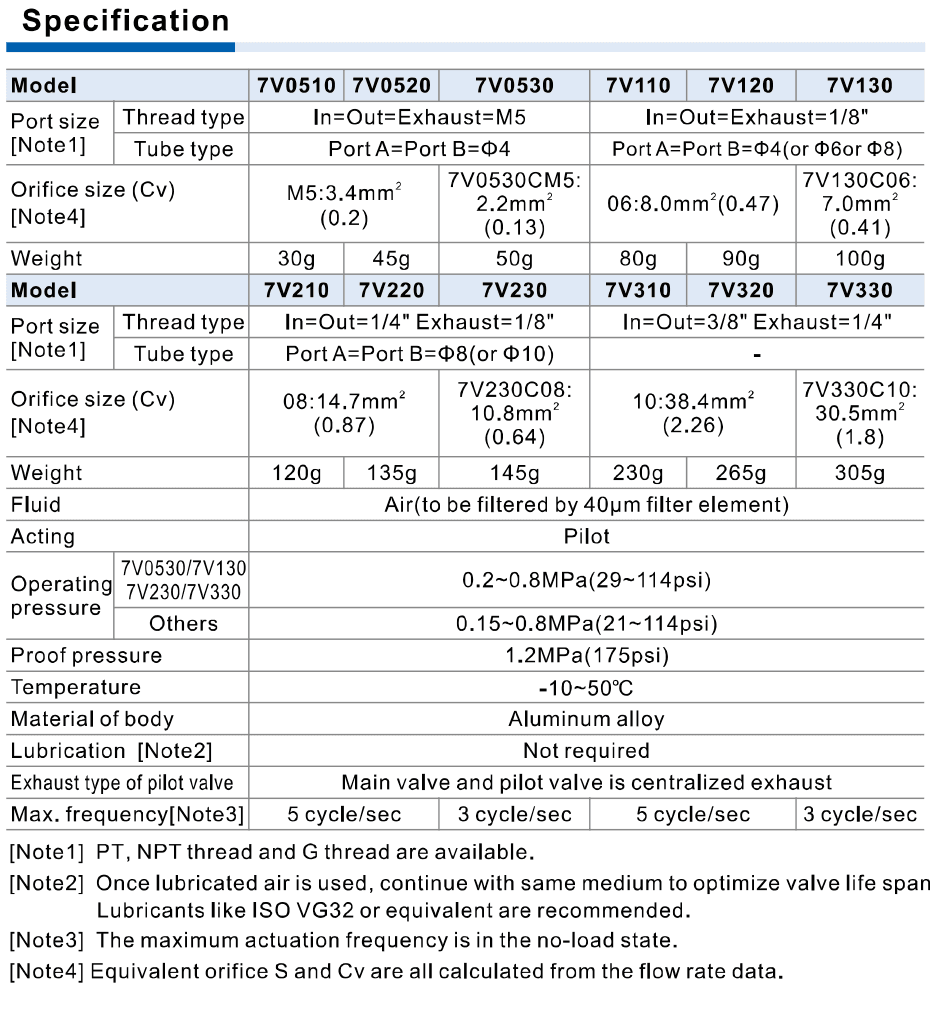

Referenzangaben

  • Produkttyp: Five-port two-position and three-position solenoid valve
  • Veröffentlichte Größen: 0500, 100, 200, 300 series
  • Veröffentlichte Anschlussformen: Threaded and push-in forms by model
  • Veröffentlichter Betriebsdruck: Two-position: 0.2–0.8 MPa; other published valve forms: 0.15–0.8 MPa
  • Veröffentlichter Prüfdruck / Temperatur: 1.2 MPa; -10 to 50 °C
  • Referenzseiten: PDF pages 1–4

Fragen zum Abgleich

Wie unterscheidet sich die 7V-Steckanschlussform von der Gewindeform?

Die Unterlage veröffentlicht die Steckanschlussform J als eigene Anschlussform mit eigenem Basis-/Schnittstellenkontext. Eingebaute Anschlussform...

Warum muss ein Code 30C, 30E oder 30P erhalten bleiben?

Der Code bestimmt die Dreiwege-Mittelstellung und verändert den pneumatischen Kreiszustand, wenn kein Magnet angesteuert wird. Er muss anhand des...

7V

Diese Serie zum Projektangebot hinzufügen

7V zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage startenTeileliste oder BOM senden
