B03 ist eine explosionsgeschützte Ventilausführung für die veröffentlichten Ventile 3V1, 3V200/300, 4V200–400 und 4M200/300. Vor der Anfrage ursprüngliche Ventilfamilie, Größe und...
Bestellcode-Abgleich
Unterstütztes Codemuster
B03-3V1 [M5/06] [A/B] [PT]Veröffentlichte B03-3V1-CodefolgeB03-3V [2/3] [10/20] [port] [NC/NO] [A/B] [PT]Veröffentlichte B03-3V200/300-CodefolgeB03-4V [2/3/4] [10/20/30C/30E/30P] [port] [A/B] [PT]Veröffentlichte B03-4V-CodefolgeB03-4M [2/3] [10/20] [port] [A/B] [PT]Veröffentlichte B03-4M-CodefolgeB03-3V 1 06 AB03-3V 2 10 08 NO AB03-4V 2 10 08 AB03-4M 2 10 08 A| ①Ausführung | ②Ventilfamilie | ③Größe / Betätigung | ④Anschluss / Zustand | ⑤Spannung / Gewinde |
|---|---|---|---|---|
| Explosionsgeschützte B03-Ausführung. | 3V, 4V oder 4M gemäß Veröffentlichung. | Nur die für diese Familie veröffentlichte Größen- und Betätigungskombination verwenden. | Anschlusscode sowie NC/NO oder Mittelstellung abgleichen, sofern gezeigt. | A AC220V; B DC24V; leer PT-Gewinde. |
Gleiche Bauform bedeutet nicht gleiche Funktion. Zuerst Funktion und Schnittstelle bestätigen, dann Größe und Einbaumaße abgleichen.
B03-3V1
3V1-Dreiwege-Zweipositionsausführung
B03-3V200/300
3V200- oder 3V300-Ausführung
B03-4V200/300/400
4V200-, 4V300- oder 4V400-Ausführung
B03-4M200/300
4M200- oder 4M300-NAMUR-Ausführung
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
B03-4V 2 10 08 AB03Explosionsgeschützte Ausführung
Veröffentlichte B03-Ausführung.
3V / 4V / 4MVentilfamilie
Vor dem Lesen der restlichen Felder die ursprüngliche Wegeventilfamilie abgleichen.
1 / 2 / 3 / 4Veröffentlichte Größenreihe
Der zulässige Größencode hängt von der in der Tabelle gezeigten Ventilfamilie ab.
10 / 20 / 30C / 30E / 30PBetätigung / Mittelstellung
Es gelten nur die für die gewählte Ventilfamilie veröffentlichten Codes.
06 / 08 / 10 / 15Anschlusscode
Den veröffentlichten Anschlusscode mit dem eingebauten Ventil abgleichen.

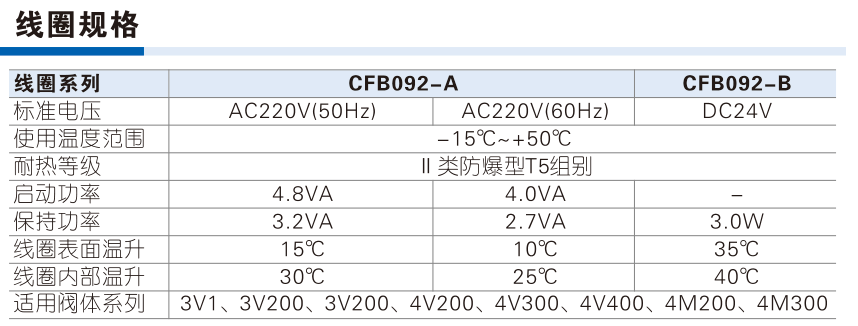

A / BSpannung
A: AC220V; B: DC24V.
BlankGewinde
Leer kennzeichnet die veröffentlichte PT-Gewindeoption.
B03 kennzeichnet die veröffentlichte explosionsgeschützte Ausführung und keinen separaten Wegeventilkörper. Die Unterlage ordnet sie bestimmten 3V-, 4V- und 4M-Ventilreihen zu; daher muss zuerst die zugrunde liegende Ventilfamilie und Funktion bestimmt werden. Sie ist für die Einzelmontage und nicht für Ventilinsel- oder Unterplattenmontage veröffentlicht.
Produktabgleich
Die Unterlage beschreibt B03 als explosionsgeschützte Ausführung für bestimmte 3V-, 4V- und 4M-Ventilfamilien. Vor einem Abgleich ursprüngliche...
Die Unterlage begrenzt die veröffentlichte B03-Ausführung ausdrücklich auf die Einzelmontage und schließt eine Gruppierung mit einer Grundplatte...
B03
B03 zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
