ESV-ISO5599-1-Magnetventile der Größen 200/300/400/600 mit 5/2- oder 5/3-Schaltung. Spannung,...
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
ESV-ISO5599-1-Magnetventile der Größen 200/300/400/600 mit 5/2- oder 5/3-Schaltung. Spannung, Klemmen-/Kabelanschluss, Vorsteuerung und ESV-Basis abgleichen; Codes oder Typenschilder, Menge und Lieferziel zur Anfrage senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
ESV10
Einmagnetisch 5/2
ESV20
Zwei Magnete 5/2
ESV30C
5/3 Mitte gesperrt
ESV30E
5/3 Mitte entlüftet
ESV30P
5/3 Mitte druckbeaufschlagt
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
ESV-Ventilcode abgleichen
Größe, Einzel-/Verteilerbasis, Vorsteuerzufuhr, Anschlusslage und Lieferumfang separat bestätigen.
Basisdetails und Angebot →AirTAC ESV specification
Hilfreich für den Modellabgleich:

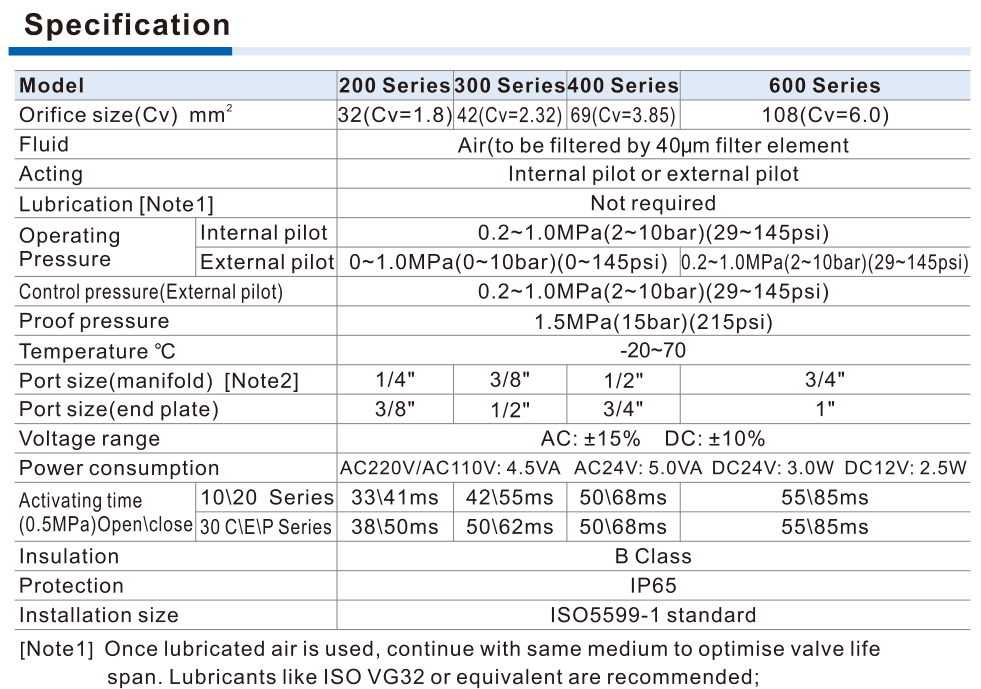

| Produktidentität | ISO5599-1 sub-base-mounted solenoid directional valves, sizes 200/300/400/600. 10 single-solenoid 5/2; 20 double-solenoid 5/2; 30C/E/P double-solenoid 5/3 closed/exhaust/pressure center. EAV is the air-piloted family, not an electrical option on this code. |
| Betriebsdruck bei interner Vorsteuerung | All sizes: 0.2–1 MPa. Air filtered 40 μm or finer;−20 to 70°C. Lubrication not required; once lubricated air is used, continue the same medium. |
| Druckgrenze bei externer Vorsteuerung | 200/300/400: Betriebsdruck 0–1 MPa; 600: Betriebsdruck 0.2–1 MPa auch bei externer Vorsteuerung. Externer Steuerdruck für alle Größen 0.2–1 MPa. Der Prüfdruck 1.5 MPa ist kein Betriebsdruck. |
| Fläche und Cv nach Größe | 200: 32 mm²/Cv 1.8; 300: 42 mm²/Cv 2.32; 400: 69 mm²/Cv 3.85; 600: 108 mm²/Cv 6.0. Flow curves are specifically ESV210/310/410/610; no universal L/min or 3-position flow claim. |
| Spannung und Leistung | A AC220V and C AC110V: 4.5VA; E AC24V: 5.0VA; B DC24V: 3.0W; F DC12V: 2.5W. AC±15%; DC±10%. Published IP65, insulation B; confirm actual connector, seals and installed protection. |
| Elektrischer Anschluss | Leer Klemmenanschluss; I Kabelausgang mit 0.5 m Leitung. L ist kein veröffentlichter elektrischer Anschlusscode. Die Spannung ist stets ein separates Pflichtfeld; 30C bezeichnet die gesperrte Mittelstellung und legt nicht den Spannungscode C fest. |
| Schaltzeiten | At 0.5MPa, open/close 10/20: 200=33/41 ms, 300=42/55 ms, 400=50/68 ms, 600=55/85 ms. 30C/E/P: 200=38/50 ms, 300=50/62 ms, 400=50/68 ms, 600=55/85 ms. No maximum operating frequency is published. |
| Basis und Anschlussgrößen | Matching ESV sub-base required. Size 200/300/400/600 base ports 1/4, 3/8, 1/2, 3/4 inch; end-plate ports 3/8, 1/2, 3/4, 1 inch. PT or G only. Valve grammar has no thread/pipe-size field. ISO5599-1 alone does not guarantee interchangeability. |
| Vorsteuerung und Baugruppe | Blank internal; W external. Conversion instructions apply only to 200/300/400 and explicitly exclude 600. Confirm actual valve/gasket/base configuration; do not promise field conversion. External-pilot manifold feed must be confirmed before mixing individual and centralized supplies. |
| Angebotsumfang | Send complete valve and base codes or labels, circuit, voltage, electrical entry, pilot supply, individual/manifold base and stations, installed port layout, quantity and destination. Base, end plates, blank plates and optional connecting blocks are separately specified. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
ESV[2/3/4/6][10/20/30C/30E/30P][A/B/C/E/F][blank/I][blank/W]Nur Ventil; Spannung erforderlich; Basis und Blindplatte separatESV210BESV320AIESV430CBIWESV630EFW| 1Größe | 2Schaltung | 3Spannung | 4Elektrischer Anschluss | 5Vorsteuerung |
|---|---|---|---|---|
| 2=200; 3=300; 4=400; 6=600. Keine daraus abgeleitete ISO-Größennummer. | 10: einmagnetisch 5/2; 20: zwei Magnete 5/2; 30C/E/P: 5/3 mit gesperrter/entlüfteter/druckbeaufschlagter Mitte. | A AC220V; B DC24V; C AC110V; E AC24V; F DC12V. Hinter Schaltung erforderlich. | Leer: Klemmenanschluss; I: Kabel 0, 5 m. L nicht veröffentlicht. | Leer: intern; W: extern. Größe 600 behält 0, 2MPa Mindestbetriebsdruck. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
ESV210B1Größe
2=200; 3=300; 4=400; 6=600. Keine daraus abgeleitete ISO-Größennummer.
2Schaltung
10: einmagnetisch 5/2; 20: zwei Magnete 5/2; 30C/E/P: 5/3 mit gesperrter/entlüfteter/druckbeaufschlagter Mitte.
3Spannung
A AC220V; B DC24V; C AC110V; E AC24V; F DC12V. Hinter Schaltung erforderlich.
4Elektrischer Anschluss
Leer: Klemmenanschluss; I: Kabel 0, 5 m. L nicht veröffentlicht.
5Vorsteuerung
Leer: intern; W: extern. Größe 600 behält 0, 2MPa Mindestbetriebsdruck.
ESV-ISO5599-1-Magnetventile der Größen 200/300/400/600 mit 5/2- oder 5/3-Schaltung. Spannung, Klemmen-/Kabelanschluss, Vorsteuerung und ESV-Basis abgleichen; Codes oder Typenschilder, Menge und Lieferziel zur Anfrage senden.
Nein. ESV-Basis, Gewinde, Anschlusslage und Lieferumfang separat bestätigen. Externe Vorsteuerung erlaubt 0–1MPa nur bei 200/300/400; 600 benötigt weiterhin 0, 2–1MPa, externe Vorsteuerluft 0, 2–1MPa. Beide Typenschilder senden.
ESV
ESV zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
Ergänzen Sie Ihre Pneumatik mit passenden Komponenten. Maße und Betriebsbedingungen vor der Auswahl einer Kombination prüfen.
Produktgruppen-Referenzbild
Schlauch mit Ventil oder Antrieb verbinden. Außenmaß, Anschlussgewinde und Dichtung abgleichen.
Produktgruppen-Referenzbild
Luftleitungen zwischen Verbindern und Komponenten verlegen. Außenmaß, Biegeradius, Druck und Temperatur prüfen.
Produktgruppen-Referenzbild
Zuluft filtern und regeln. Filterfeinheit, Druckbereich und Durchfluss für die angeschlossenen Geräte prüfen.
Senden Sie Ihre Teileliste, Anschlussmaße und Betriebsbedingungen zur gemeinsamen Prüfung und Angebotserstellung.
