F-DSUB15/25/37 sind Kabelzubehör für benannte AirTAC-Ventilinseln. Polzahl, Buchsen-/Stecker- oder offene Enden, Länge und tatsächliche Signalbelegung prüfen; Kabel- und Inseltypenschilder, Menge und Lieferziel zur Anfrage senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
F-DSUB15
15-poliges Kabel für 6DM
F-DSUB25
25-poliges Kabel fürCPV10S/CPV15S/6D
F-DSUB37
37-poliges Kabel für 6DW
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
F-DSUB-Kabelcode abgleichen
AirTAC F-DSUB ordering 25 37
Hilfreich für den Modellabgleich:
| Produktidentität | D-sub cable accessories, not solenoid valves, coils or a complete valve island.15/25/37 pins, F/M/S ends and length are procurement fields on this family, not separate thin pages. |
| Benannte Ventilfamilien | Official Chinese source names 15-pin for 6DM, 25-pin forCPV10S/CPV15S/6D, 37-pin for 6DW. English 25/37 source confirms those 25/37 families. Pin count alone does not confirm station assignment or third-party compatibility. |
| Kabelenden | F: two female ends; M: one female and one male; S: one female and flying leads. Match both ends and mating view; F prefix is part of product name, not the terminal field. |
| Veröffentlichte Längen | F/M: 200=2 m, 300=3 m, 500=5 m, 800=8 m, 1000=10 m. S additionally 150=1.5 m. The S-column lengths do not apply to F/M; F/M150 and other lengths are not listed. |
| Kabelkennwerte | Published flame resistance UL94 VW-1, rated temperature 80°C, rated voltage 300V. These cable ratings do not specify the valve coil operating voltage, whole-assembly fire certification, IP rating, current capacity or environmental suitability. |
| Stecker- und Leitungsmaße | 15/25/37-pin mating widths 33.2/47/63.5 mm and cable diametersØ7/8.5/10 mm in drawings. Fixing thread 2-#4-40UNC. S drawing stripping length 60 mm and conductor end 4 mm. Match exact drawing and installed clearance. |
| Verdrahtungsgrenze | Pin-to-wire-color tables and numbered mating views are preserved for each pin count. These are cable color assignments, not the valve signal/COM or PLC terminal map. CPV10S, CPV15S and 6D may share 25 pins while using different signal arrangements; confirm exact valve-island/controller drawings. |
| Angebotsumfang | Send complete cable code, connected valve-island model, station configuration, end photos, length and wiring drawing, quantity and destination. Specify cable-only versus valve-island/accessory supply. Availability and installed replacement fit remain inquiry confirmation. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.

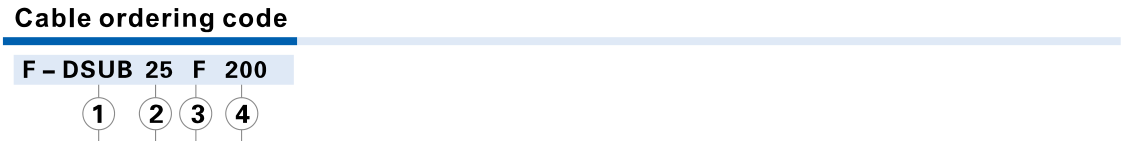

Bestellcode-Abgleich
Unterstütztes Codemuster
F-DSUB[15/25/37][F/M/S][150/200/300/500/800/1000]150 nur S mit offenen Leitungen; Aderfarben sind keine Signal-/COM-ZuordnungF-DSUB15S150F-DSUB25F200F-DSUB25M500F-DSUB37S1000| 1Pole | 2Enden | 3Länge | 4Verdrahtung |
|---|---|---|---|
| 15=6DM; 25=CPV10S/CPV15S/6D; 37=6DW. Nur benannte Familien. | F: zwei Buchsen; M: Buchse+Stecker; S: Buchse+offene Leitungen. | F/M200/300/500/800/1000; S zusätzlich 150. Codes: 1, 5/2/3/5/8/10 m. | Nummerierte Steckansicht und tatsächliche Signal-/COM-Zuordnung prüfen. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
F-DSUB25F2001Pole
15=6DM; 25=CPV10S/CPV15S/6D; 37=6DW. Nur benannte Familien.
2Enden
F: zwei Buchsen; M: Buchse+Stecker; S: Buchse+offene Leitungen.
3Länge
F/M200/300/500/800/1000; S zusätzlich 150. Codes: 1, 5/2/3/5/8/10 m.
4Verdrahtung
Nummerierte Steckansicht und tatsächliche Signal-/COM-Zuordnung prüfen.
F-DSUB15/25/37 sind Kabelzubehör für benannte AirTAC-Ventilinseln. Polzahl, Buchsen-/Stecker- oder offene Enden, Länge und tatsächliche Signalbelegung prüfen; Kabel- und Inseltypenschilder, Menge und Lieferziel zur Anfrage senden.
Nein. Benannt sindCPV10S, CPV15S und 6D; die Aderfarbentabelle ist keine universelle Signal-/COM-Belegung. Exakte Insel-/Steuerungszeichnung, Steckergeschlecht und Pinansicht vor Ersatz prüfen. Kabel separat anbieten.
F-DSUB15 / F-DSUB25 / F-D
F-DSUB15 / F-DSUB25 / F-D zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
